手机主板的空间压力,最后都会落到一个数字上:线宽。功能越堆越多,板子不能变厚,能动的只剩线宽线距。HDI 靠激光钻孔和积层工艺撑了很多年,走到 30μm 附近,卡住它的地方变成了蚀刻。类载板(Substrate-Like PCB,SLP)把这条线继续往下推了一档,代价是整个图形转移的逻辑都要换掉。

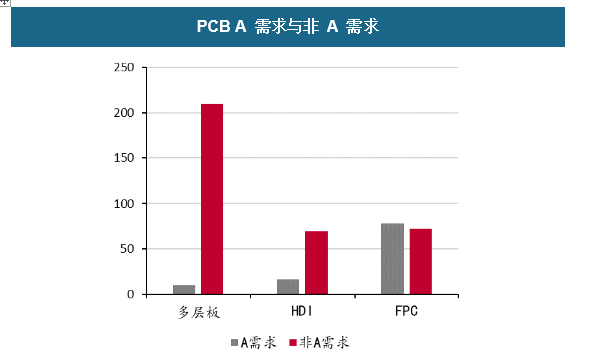

传统多层板用的是减成法。整板先覆满铜,把不需要的部分蚀刻掉,剩下的铜就是线路。这套工艺成熟、稳定,成本也低,今天绝大多数PCB 线路板仍然是这么做的。
它的物理限制在蚀刻。蚀刻液不只往下咬,也会横向咬,业内叫侧蚀。结果是做出来的线不是矩形,而是上窄下宽的梯形,线顶宽永远小于底宽。线越细,侧蚀占的比例越大,线宽公差越难守。线宽线距小于 50μm,侧蚀造成的偏差已经吃掉大部分公差,良率掉到没法接受的水平。所以减成法的实际能力区间是 30-50μm,再往下不是调参数能解决的事。

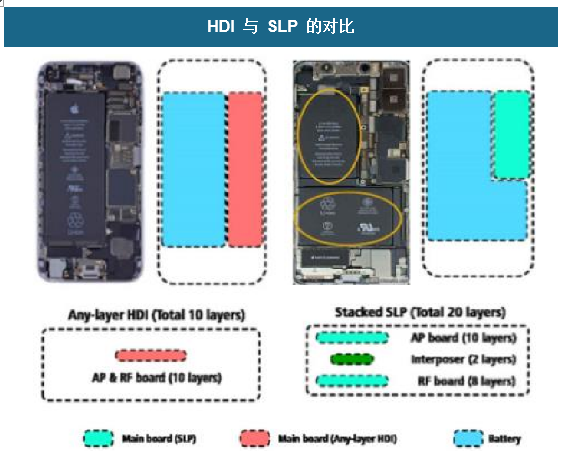

两者在线宽上有重叠,结构逻辑却是两套东西。
叠层方式不同。HDI 走积层法(build-up),在芯板两面一层一层压上绝缘层和铜,靠激光孔层间互连。SLP 走芯板压芯板,层间用薄型半固化片粘合。板厚和翘曲的控制方式不一样,压合参数要重标,流胶量和厚度公差也一样。
板材不同。SLP 用的半固化片更薄,低 CTE 和低吸水率是硬要求。HDI 上能用的常规 FR-4,放到 SLP 的厚度和线宽下会带来压合厚度不均和尺寸稳定性问题。
线宽起点不同。HDI 的主流能力在 40-50μm,SLP 从 30/30μm 起步,往 25/25μm 走。这个差别看着不大,但正好跨过减成法的失效点,工艺必须换。
因为这三条,SLP 更接近半导体封装基板的思路,这也是它和 IC 载板经常被放在一起讨论的原因。
但 SLP 和 IC 载板不是同一个东西,虽然线宽区间接近。SLP 承载的是元器件,做好的板子最后还要焊到主板上;IC 载板承载的是裸芯片,直接进封装流程。两者的可靠性标准、检测方式和材料体系都不完全一样,把 SLP 当 IC 载板报价,或者反过来,都会出问题。

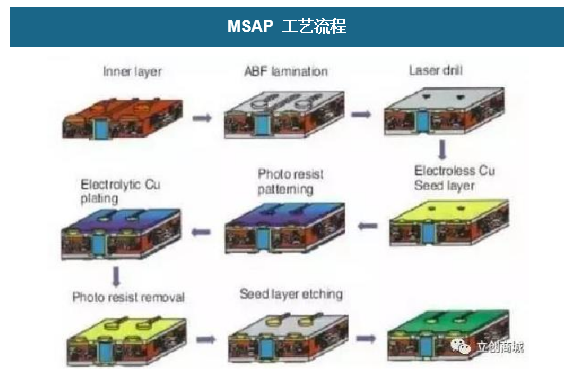

mSAP 全称改良型半加成法(Modified Semi-Additive Process)。减成法是先有整面铜再蚀掉多余,mSAP 是先有薄种子层,只把需要的地方电镀加厚,最后把没加厚的种子层闪蚀掉。
关键在那个薄字。种子层由化学沉铜做出,厚度只有微米级。最后的闪蚀要把它去掉,因为薄,蚀刻时间极短,横向咬铜的量也极小。线顶宽和底宽几乎一致,截面接近矩形,线宽公差能守住。
这套工艺的能力区间按目标线宽从宽到窄排,减成法 30-50μm,mSAP 15-30μm,标准半加成法 SAP 5-15μm。做类载板,落点基本都在 mSAP 这一段。工艺原理和流程细节可以参考PCB 半加成法工艺解析,这里不重复。

mSAP 的流程不复杂,难在每一步的窗口都很窄。做样品和做量产是两回事,下面三处是实际生产里报废最集中的地方。
化学沉铜的厚度偏差会直接传导到最终线宽。种子层偏厚,闪蚀时间要拉长,侧蚀跟着变大。偏薄,电镀时电流分布不均,容易出现局部空洞。这一层要稳住,靠的是前处理粗化的程度和药水活性,沉铜时间也得准。
mSAP 的线路完全由抗蚀图形定义。图形偏一点,线就偏一点,后面没有修正的机会。曝光设备对位不准、板子涨缩补偿没做对、曝光能量不稳,任何一项都会让 30μm 的公差守不住。这也是 SLP 产线普遍要用更高等级曝光设备的原因。
图形电镀决定线厚。线厚不一致带来两个后果,一是阻抗不连续,二是闪蚀时厚的地方蚀不干净、薄的地方过蚀。垂直连续电镀(VCP)在这类产品上几乎是标配,槽内温差要压住,电流密度分布和搅拌方式也要单独调。
判断从线宽开始,再看层数和封装形式,从硬条件往软条件推。
线宽线距 40μm 以上,HDI 够用,成本和交期都更友好。30μm 上下是分界区,要看设计余量和量产稳定性,往往两边都能做,但报价和良率差别很大。25μm 以下基本只有 mSAP 一条路。
SLP 的芯板压芯板结构对层数有约束,层数上去之后,厚度和翘曲同时变难控制。层数多又要求薄,SLP 的优势才显现出来。
要贴 WB 或 FC 覆晶类器件的,直接按载板的思路走。在 HDI 的参数体系里反复试,试出来的板子也过不了可靠性。
类载板和 HDI 的分界线是线宽,跟谁更先进无关。减成法的侧蚀决定了它 30-50μm 的上限,mSAP 用薄种子层加闪蚀绕开这道限制,代价是每个环节的工艺窗口都变窄。理解这一层,报价和选型的时候,跟客户沟通就不容易说错话。
我们目前承接的IC 载板与类载板类订单走 mSAP 路线,线宽线距按 30/30μm 起步,层数和叠层结构需要按具体设计评估。板子还在方案阶段的,把叠层和线宽先定下来再谈价格,比打样之后再改结构省事得多。相关的高密度互连方案可以参考HDI 板的工艺说明。
