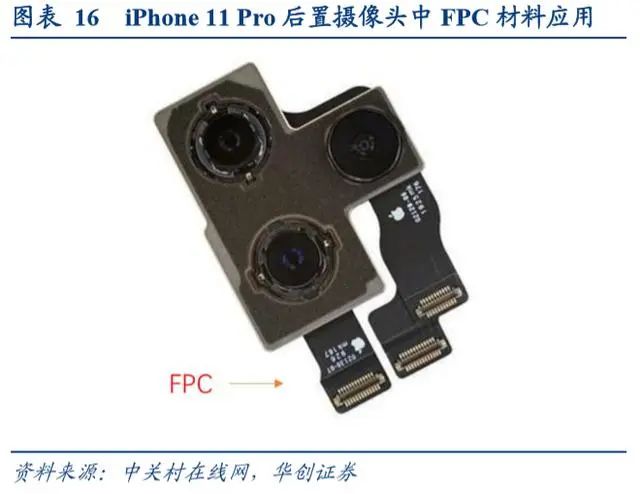

一台手机里躺着的柔性板不止一条。显示和触控走一条,摄像头模组走一条,天线区域单独一条,侧键和电池各有一条。它们都在几厘米的范围内挤着,中间没有金属隔板。
干扰从外面来。天线发射时会在邻近走线上感应出电压,Sub-6 频段和毫米波频段都存在这个问题。干扰也从板内来,DC-DC 开关电源的开关沿,MIPI 高速差分带出的共模分量,还有触控扫描的脉冲,都会沿着 FPC 的走线跑出去。
表现出来的现象往往不像干扰。摄像头预览出现横向细纹,触控偶尔漂移一格,天线灵敏度比仿真值低几个 dB,WiFi 吞吐在特定姿势下掉一半。工程上第一反应常去查芯片和软件,实际问题出在那条没做屏蔽的柔性板上。
银浆屏蔽是成本最低的一类做法。在覆盖膜外表面丝印一层导电银浆,把整条 FPC 包住,形成一个导电面。工艺上它跟丝印字符共用设备,不需要额外贴合工序。
导电面本身不解决问题,接上地才解决问题。银浆层必须通过银浆灌孔或者边缘搭接,连到 FPC 内部的接地铜。只在表面印一层而不接地,这层金属处于悬空状态,它会跟邻近的走线形成寄生电容,把干扰耦合进来,效果比不印还差。
银浆的导电能力弱于金属箔。加厚可以降方阻,但厚度上去以后弯折容易开裂,尤其是覆盖膜边缘的台阶处。实际做法是控制在能连续成膜的厚度,靠缩短接地点间距来补回流路径。

屏蔽膜是另一种思路。它本身是复合结构,基材上带金属层,靠导电胶贴合到 FPC 表面,再通过露出的接地铜或者导电胶层接地。屏蔽效能比银浆高,表面平整,外观也好控制。
代价在三个地方。整条 FPC 的有效厚度增加,动态弯折的允许半径变大。贴压需要额外的工序和压力控制,气泡一旦留在中间,那一块的屏蔽等于没有。返修困难,膜撕下来基本报废。
选型上分两种情况。整机空间已经卡死、FPC 要跟着机构反复折的位置,用银浆,它薄而且跟随性好。屏蔽要求高、FPC 又是静态安装的,这时候屏蔽膜的效能和一致性更占优。
| 对比项 | 银浆屏蔽层 | 屏蔽膜 |
|---|---|---|
| 做法 | 覆盖膜外表面丝印导电银浆,把整条 FPC 包住 | 复合结构,基材上带金属层,靠导电胶贴合 |
| 接地方式 | 银浆灌孔或边缘搭接,连到内部接地铜 | 露出接地铜或者通过导电胶层接地 |
| 厚度与弯折 | 薄,跟随性好,对动态弯折影响小 | 整条 FPC 有效厚度增加,允许的弯折半径变大 |
| 屏蔽效能 | 弱于金属箔,加厚可降方阻但弯折易开裂 | 比银浆高,表面平整 |
| 工艺要求 | 与丝印字符共用设备,不需要额外贴合工序 | 需要额外贴合工序与压力控制,中间留气泡等于该处失效 |
| 适合场景 | 机内空间卡死、FPC 要跟着机构反复折 | 屏蔽要求高、FPC 为静态安装 |

金属层经不起反复弯折。几十微米的银浆层或者薄膜金属层,在动态弯折几千次之后就开始出现微裂纹,继续弯下去裂纹连通,那一整片导电面断成两半。
断的是屏蔽层,线路可能还是好的。这也是它容易被忽略的原因。功能测试全过,整机辐射测试却超了。屏蔽层一旦断成孤岛,未接地的金属片会变成被动辐射体。
处理办法是在弯折区给屏蔽层开窗,留出一段没有金属的区域,把弯折应力释放掉。开窗的代价是那一段失去屏蔽,只能靠布线去避:敏感信号不走开窗区,或者把受害走线和干扰源走线分到不同层。这类布线约束在刚挠结合板弯折区布线设计里有更细的讲法。
弯折区的开裂不只在屏蔽层出现。铜箔本身、覆盖膜胶层都会疲劳,软板弯折断裂的预防讲的是一整套控制点,屏蔽层只是其中一层。

接地焊盘必须开窗露铜。这一点听起来是常识,实际打样里出错最多的就是这里:覆盖膜开窗偏移半个毫米,焊盘被胶层盖住一半,装配时压接上去看着是通的,测出来接地阻抗几十欧。
单点接地在多频段场景下不够用。一个接地点到整机地之间的路径本身有电感,频率上去以后这段引线变成高阻,屏蔽层在某个频点上反而变成天线。多点接地把回流路径分开,每个干扰源就近找自己的回路。
接地做得好不好,用四线法测电阻,不是用万用表通断档。目标是毫欧量级,几十毫欧以上就要查搭接面积和压接压力。
打样回来先做近场扫描。探头贴着 FPC 表面移动,哪一段泄漏大一目了然,比整机测试更容易定位。这一步能抓出银浆断线,开窗位置错位,接地点虚接这三类问题。
弯折试验之后要复测。屏蔽效能在初始状态下达标不难,难的是弯折一万次之后还能保持在同一个量级。测试项里如果没有弯折后复测,屏蔽层的疲劳问题会一直藏到量产。
整机端看两个指标。天线附近 FPC 的屏蔽做得对不对,反映在总全向灵敏度上;数字信号那条 FPC 的屏蔽,反映在吞吐的稳定性上。
屏蔽层要连续,接地点要低阻,弯折区要开窗,三件事都得在设计阶段定下来。打样之后再改,等于整条 FPC 重开一版。

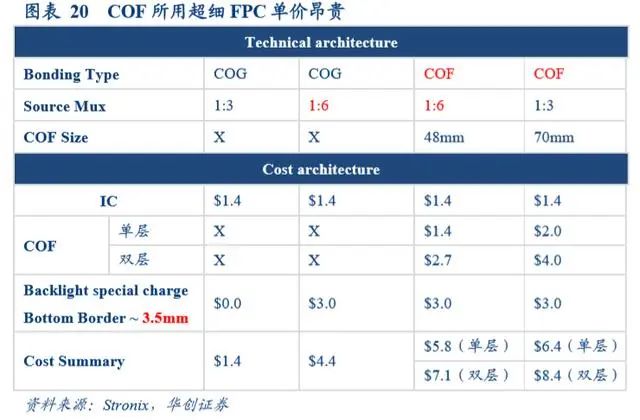

做完屏蔽不等于做完隔离。显示模组那边还有一层选择,是走 COF 还是普通 FPC,边界在COF 和 FPC 的边界里讲过。天线区域那条 FPC 走的是高频材料,跟普通 FR-4 的软板是两套做法,制作细节可以参考PCB 天线板制作的难点。
