COF 和 FPC 的边界：显示模组该用哪一种

讲到手机屏幕的窄边框，就绕不开 COF（Chip On Film）。但很多项目其实用不到它，把边界分清楚，能省成本，也能少走弯路。

COF 解决的是边框宽度

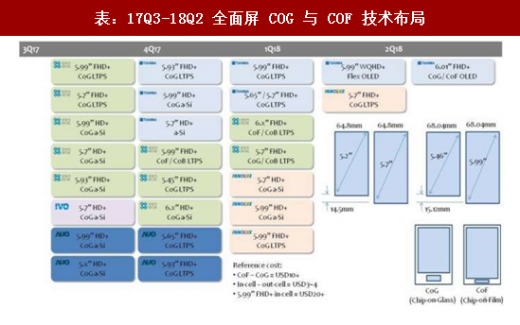

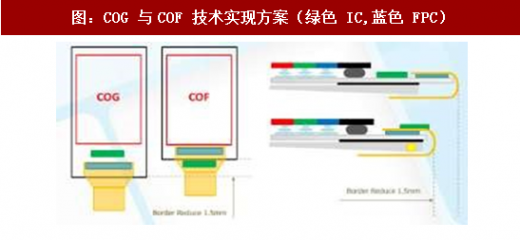

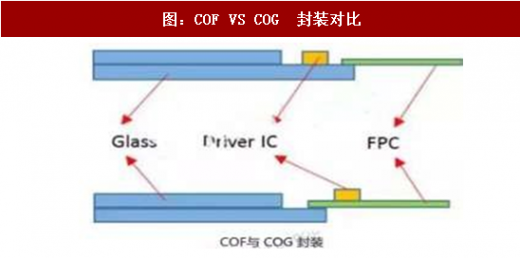

早期显示模组用的是 COG（Chip On Glass），驱动 IC 直接绑在玻璃基板上。芯片本身有厚度，压接区还要留出位置，这部分空间只能算在边框里，边框就窄不下去。

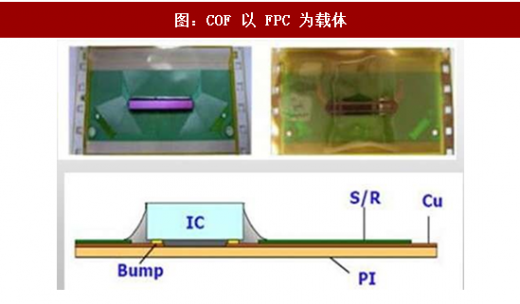

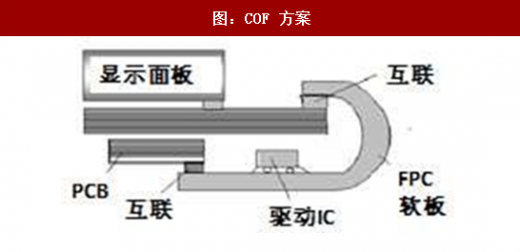

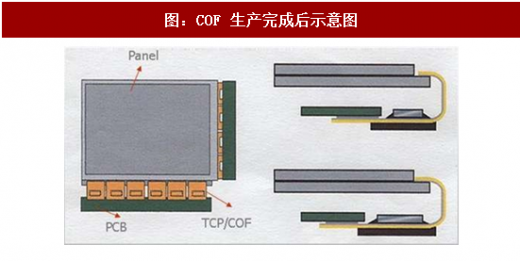

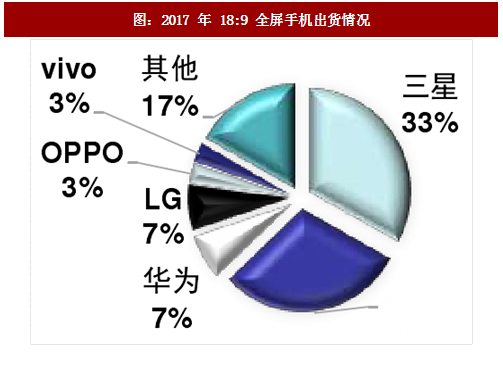

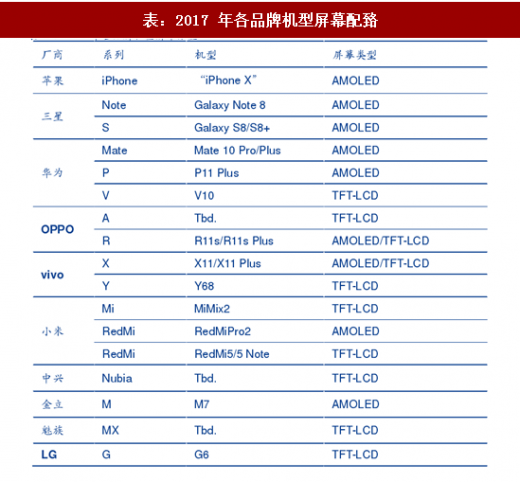

COF 换了个思路，把驱动 IC 绑到一条柔性基板上，这条基板折到背光模组后面去。芯片和压接区都不再占用正面的边框空间，屏幕四边才能做到接近等宽。全面屏之后的各种窄边框方案，基本都是这个原理的延伸。

所以判断要不要上 COF，第一个指标是边框要求。边框指标宽松的项目，用 COG 或者常规 FPC 方案就够，硬上 COF 只是把钱花在了用不到的地方。

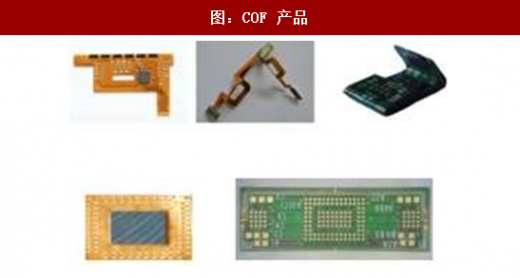

COF 基板是另一套做法

COF 基板在材料上和常规软硬结合板不同，布线方式与生产流程也不一样。

材料上，COF 用专用聚酰亚胺薄膜，厚度比常规 FPC 更薄。薄带来的是尺寸稳定性问题，温度变化下基板的涨缩量必须控住，否则后道压接对不上位。

布线上，COF 基板以单面布线为主。做成双面会增加厚度，也增加工艺难度，这与 COF 追求薄和可折的出发点相冲突。

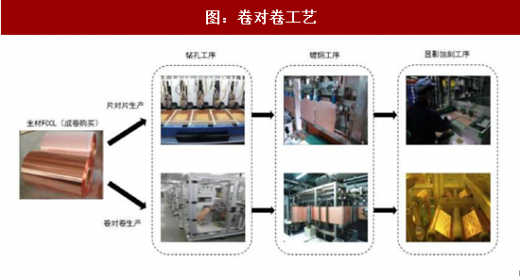

生产方式上，COF 走卷对卷，一条料带上排着上百个单元。整条带子上每个单元的线宽都要一致，任何一段漂移都会导致后段压接失败。这对设备稳定性的要求远高于片式生产。

线路精度这一块，COF 基板的要求比常规 FPC 高一档，工艺思路更接近载板。细线路怎么控制侧蚀，可以参考PCB 半加成法工艺解析里的做法，道理是通的。

绑定的门槛在后道

线路做得好只是及格线。COF 真正的门槛在绑定这一段，芯片和基板之间的连接靠的是内引脚接合和外引脚接合，中间用各向异性导电胶压接。

压接这一步的控制点很多。导电粒子的压痕深度要够但不能压穿，压接温度和压力曲线要按胶材特性设定，压头的平行度直接影响整排引脚的接触一致性。任何一项没控住，出厂测试可能全过，到了客户端用一段时间才开始出现接触电阻漂移。

常见的失效里，拉拔力不足和金手指氧化占了很大比例。前者跟压接参数和基板表面处理有关，后者跟储存环境和镀层质量有关。这些问题在线路环节看不出来，只能靠后道的工艺纪律压住。

什么时候不必用 COF

边框要求不极端，用 COG 成本更低，可靠性也经过多年验证。

不需要把驱动部分折到背面的结构，常规 FPC 就能完成连接，没必要引入 COF 的整套工艺。

引脚数量少、间距宽松的项目，COF 的细线路优势用不上，反而要承担更高的单价和更长的交期。

小批量、多品种的项目也要算账。COF 走卷对卷，起订量按整卷算，几百片的单子摊下来单价很难看。

常规 FPC 能做到哪一步

多层结构、软硬结合这些需求，常规PCB 线路板体系里的软板工艺都能覆盖，阻抗控制也在范围内。摄像头模组、电池连接这类位置用的都是这一类，侧键和天线也一样。

需要贴装元器件的场合，FPC 还能做成带组装的形式，贴片做完，连接器和屏蔽层一并装上再出货，客户端少一道工序。这类需求 COF 做不了，它只负责连接。

和HDI 板搭配使用的场景也常见，主板侧做高密度互连，模组侧用软板连接，中间靠连接器或压接过渡。

设计上最容易出问题的几处

软板出问题，多数不是线路做不出来，而是设计没考虑机械应力和装配方式。

弯折区的走线方向要注意。走线应该和弯折线垂直交叉，平行走线在反复弯折后容易从边缘开始裂。同一个弯折区里的过孔也要避开，孔壁是应力集中点，折几次就断。

补强材料按用途选。连接器区域需要补强，PI 补强柔顺、贴合好，FR4 补强硬、支撑力足，插拔频繁的位置可以考虑不锈钢补强。选错了不是不能用，是寿命差一截。

金手指这几项参数要提前定。长度按对接连接器的行程算，倒角影响插拔顺畅度，镀层厚度直接决定插拔次数。这几项写进图纸再打样，比样品做出来再改省事。

需要屏蔽的场合，银浆屏蔽层要预留接地窗口和接地焊盘。屏蔽层做成整面而没有接地位置，等于没做。

小结

判断顺序按边框指标往下走，再看折叠方式，最后算批量成本。边框要求卡得死，看 COF；只是要连接和弯折，常规 FPC 就够；批量小、引脚间距宽松，别为了先进多花钱。

COF 基板通常由专门的载板厂配合，我们这边承接的是配套的软板与软硬结合部分，包括模组侧的连接板和各种异形软板。项目还在方案阶段的，先把边框指标说清楚，弯折次数和贴装需求也一样，选型一次到位比打样之后再改便宜得多。
