「iPcb干货」为什么线路板都是多层板?
2020-07-15
浏览次数:160
分享到:

  为什么线路板都是多层板?针对最基础的线路板,元器件集中化在一面,输电线则集中化在另一面,由于只有在这其中一面走线,因此大家就称这类线路板为单面板。双面板的双面都能够走线,因而走线总面积比单面板大一倍,合适用在更繁杂的电源电路上。

  比如针对录音机这类简单电路而言,应用单面板或双面板生产制造就可以了。但伴随着电子信息技术的发展趋势,电源电路的复杂性大幅度提高,对线路板的电气设备特性也明确提出了更高的要求,假如还选用单面板或双面板得话,电源电路容积会非常大,给走线也产生了非常大艰难,此外,路线间的干扰信号也不太好解决,因此就出現了多层线路板(叠加层数意味着有多层单独的走线层,一般全是双数)。

  应用多层线路板的优势有:安装相对密度高,体型小;电子元件中间的联线减少,数据信号传输速率提升;便捷走线;针对高频电路,添加接地线层,使电源线对地产生稳定的低特性阻抗;屏蔽掉效果非常的好。可是叠加层数越多成本费越高,生产加工周期时间也更长,质量检验较为不便。

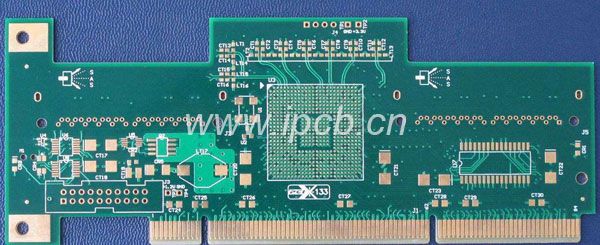

多层线路板

  大家普遍的电脑上主控板一般选用四层板或六多层板,但是如今现有超出100层的印刷pcb线路板了,六多层板与四层板的差别是在正中间,即接地线层和电源层中间多了2个內部数据信号层,比四层板厚一些。

  多层线路板事实上是由蚀刻工艺好的几片单面板或双面板历经压层、黏合而成的。双面板非常容易辨别,冲着灯光效果看,除开双面的布线外,其他地区全是透光性的,针对四层板和六多层板而言,由于线路板中的各层融合得十分密不可分,假如主控板上面有相对的标识,就沒有非常好的方法进行区别。

  为什么线路板都是多层板?主要还是耐高温,一般线路板上除了贴片零件还有通孔式零件,这些都得高温过炉才能焊接,过炉的治具没有扣好线路板都会变形。还有就是节省空间,现在的产品越来越高科技,对电路板要求提高了很多,简单的单双面线路板满足不了需求,现在大家都知道为什么线路板都是多层板了吧?
