线路板厂家详解pcb电路板各层间有什么作用
2020-07-16
浏览次数:153
分享到:

  PCB电路板,即Printed Circuit Board 印制电路板,既是电子元器件的支撑体,又是电子元器件电气连接的载体。在PCB出现之前,电子元器件之间的连接是依靠电线直接连接完成的;而如今,电线连接法仅在实验室试验时使用,PCB在电子工业中已占据了绝对控制的地位。

  PCB电路板的前世今生

  PCB的发展历史可追溯至20世纪早期。1936年,奥地利人保罗·爱斯勒(Paul Eisler)在收音机里应用了PCB,首次将PCB投入实用,1943年,美国将该技术广泛应用于军用收音机,1948年,美国正式认可该发明能够用于商业用途。由此自20世纪50年代中期起,PCB电路板开始被广泛运用,随后进入快速发展期。

  随着PCB愈来愈复杂,设计人员在使用开发工具设计PCB时,对于各个板层的定义和用途容易产生混淆。硬件开发人员自行绘制PCB时,容易因为不熟悉PCB各板层的用途从而导致生产上不必要的误会,为了避免这一情况的发生,在这里以Altium Designer Summer 09为例对PCB电路板各板层进行分类介绍。

pcb电路板

  pcb电路板各层间有什么作用

  1、信号层(Signal Layers)

  Altium Designer最多可提供32个信号层,包括顶层(Top Layer)、底层(Bottom Layer)和中间层(Mid-Layer)。各层之间可通过通孔(Via)、盲孔(Blind Via)和埋孔(Buried Via)实现互相连接。

  (1)、顶层信号层(Top Layer)

  也称元件层,主要用来放置元器件,对于双层线路板多层线路板可以用来布置导线或覆铜。

  (2)、底层信号层(Bottom Layer)

  也称焊接层,主要用于布线及焊接,对于双层线路板多层线路板可以用来放置元器件。

  (3)中间信号层(Mid-Layers)

  最多可有30层,在多层线路板中用于布置信号线,这里不包括电源线和地线。

  2、内部电源层(Internal Planes)

  通常简称为内电层,仅在多层板中出现,PCB板层数一般是指信号层和内电层相加的总和数。与信号层相同,内电层与内电层之间、内电层与信号层之间可通过通孔、盲孔和埋孔实现互相连接。

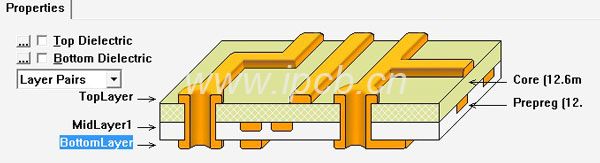

  图4 PCB各层标示

  3、丝印层(Silkscreen Layers)

  一块PCB板最多可以有2个丝印层,分别是顶层丝印层(Top Overlay)和底层丝印层(Bottom Overlay),一般为白色,主要用于放置印制信息,如元器件的轮廓和标注,各种注释字符等,方便PCB的元器件焊接和电路检查。

  (1)顶层丝印层(Top Overlay)

  用于标注元器件的投影轮廓、元器件的标号、标称值或型号以及各种注释字符。

  (2)底层丝印层(Bottom Overlay)

  与顶层丝印层相同,若所有标注在顶层丝印层都已经包含,底层丝印层可关闭。

  4、机械层(Mechanical Layers)

  机械层,一般用于放置有关制板和装配方法的指示性信息,如PCB的外形尺寸、尺寸标记、数据资料、过孔信息、装配说明等信息。这些信息因设计公司或PCB制造厂家的要求而有所不同,下面举例说明我们的常用方法。

  Mechanical 1:一般用来绘制PCB的边框,作为其机械外形,故也称为外形层;

  Mechanical 2:我们用来放置PCB加工工艺要求表格,包括尺寸、板材、板层等信息;

  Mechanical 13 & Mechanical 15:ETM库中大多数元器件的本体尺寸信息,包括元器件的三维模型;为了页面的简洁,该层默认未显示;

  Mechanical 16:ETM库中大多数元器件的占位面积信息,在项目早期可用来估算PCB尺寸;为了页面的简洁,该层默认未显示,而且颜色为黑色。

  5、遮蔽层(Mask Layers)

  Altium Designer提供了阻焊层(Solder Mask)和锡膏层(Paste Mask)两种类型的遮蔽层(Mask Layers),在其中分别有顶层和底层两层。

  以上就是iPcb小编给大家分享的pcb电路板各层间的作用介绍,你get到了吗?更多pcb电路板知识可以关注iPcb动态,iPcb高端线路板研发生产为你更新更多pcb知识。pcb打样,pcb批量生产可联系iPcb线路板厂家。
