多层电路板 高级电路板生产工艺流程4个关键点
2020-07-15
浏览次数:139
分享到:

  多层电路板一般被界定为2-20或更多个多层电路板,他们比传统式的多层电路板更难生产加工,而且规定高品质和可信性。关键用以通讯设备、高档网络服务器、医用电子、航空公司、工业控制系统、国防等行业。近些年,高层板在通讯、通信基站、航空公司、国防等行业的市场的需求仍然强悍。

  伴随着在我国通讯设备销售市场的迅速发展趋势,多层电路板行业前景广阔。现阶段,中国可以大批量生产多层pcb线路板的PCB生产商关键来源于外资公司或极少数国内资企业。多层线路板的生产制造不但必须较高的技术性和机器设备项目投资,并且必须专业技术人员和经营者的工作经验累积。另外,多层电路板的顾客验证程序流程也较为严苛和繁杂。因而,多层线路板进到公司的门坎高,产业发展生产制造时间长。

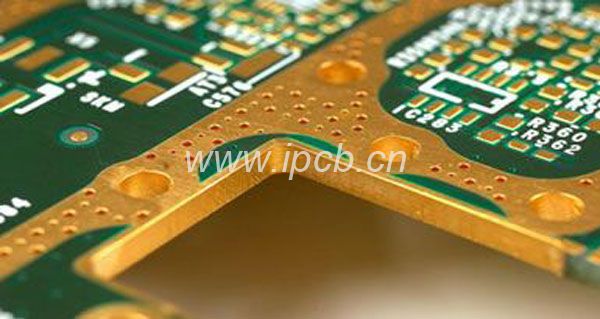

多层电路板

  iPcb小编将为大家分享多层线路板生产制造中碰到的关键生产加工难题,并详细介绍多层电路板重要生产工艺流程的操纵关键点,以仅供参考。

  与传统式PCB商品对比,多层PCB具备板厚多、叠加层数多、线框聚集、埋孔多、单元尺寸大、物质层薄等特性,对室内空间、虚梁指向、特性阻抗操纵和可信性规定较高。

  1、虚梁指向的难题

  因为多层电路板控制面板中高层数众多,客户对PCB层的校正规定愈来愈高。一般 情况下,层中间的指向尺寸公差操纵在75μm,充分考虑高层住宅板单元尺寸大、图型变换生产车间自然环境温度湿度大、不一样细木工板不一致性导致的位错重合、虚梁精准定位方法等,促使多层电路板的对中操纵更为艰难。

  2、內部电源电路制做的难题

  高速多层电路板选用高TG、高频率、厚铜、薄物质层等pcb材料,对內部电源电路制做和图型规格操纵明确提出了很高的规定。比如,特性阻抗数据信号传送的一致性提升了內部电源电路生产制造的难度系数。

  总宽和线间隔小,引路和短路故障提升,短路故障提升,达标率低;细绳数据信号层多,里层AOI泄露检验几率提升;内芯板薄,易发皱,曝出欠佳,蚀刻机的时候容易打卷;高速多层板plate多见系统软件板,企业规格很大,且商品损毁成本费较高。

  3、缩小生产制造中的难题

  很多内芯板和半干固板是累加的,在冲压模具生产制造中非常容易出現双翘板、层次、环氧树脂间隙和汽泡残余等缺点。在层合构造的设计方案中,应考虑到原材料的耐温性、耐冲击、含胶量和电极化薄厚,制订有效的多层电路板压制计划方案。

  因为叠加层数多,澎涨收拢操纵和规格指数赔偿不可以维持一致性,层析间电缆护套非常容易造成虚梁可靠性测试不成功。

  4、钻孔制做难题

  选用高TG、髙速、高频率、厚铜类独特板才,提升了打孔表面粗糙度、打孔毛边和去钻污的难度系数。叠加层数多,总计总铜厚和厚度,打孔易刀断;聚集BGA多,窄孔边间隔造成的CAF无效难题;因板厚非常容易造成斜钻难题。

  以上就是iPcb小编为大家整理分享的多层电路板|高级电路板生产工艺流程4个关键点,希望能够帮助到大家!在这里小编跟大家唠嗑一下,能生产pcb电路板的厂家众多,但真正能做好一块pcb板子的厂家并不是那么多。
