pcb板布线规则之“蛇形走线”
2020-07-13
浏览次数:1705
分享到:

  pcb板布线每个工程师布线可能不大一样,并且布线非常容易出错,是一门高技术的技术活,但凡布线十几年的工程师也会很低调,但是都有规则可循,今天我们一起来探讨,为什么布线时要“蛇形走线”?iPcb小编告诉你一些缘由!

  PCB上的任何一条走线在通过高频信号的情况下都会对该信号造成时延时,蛇形走线的主要作用是补偿“同一组相关"信号线中延时较小的部分,这些部分通常是没有或比其它信号少通过另外的逻辑处理;最典型的就是时钟线,通常它不需经过任何其它逻辑处理,因而其延时会小于其它相关信号。

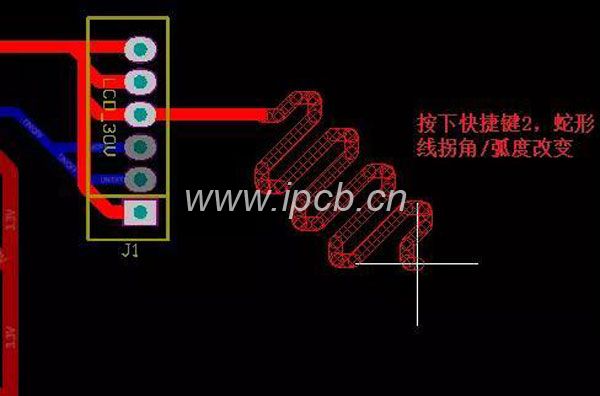

pcb布线

  高频高速PCB板的等线长是为了使各数据信号的延迟时间差维持在一个范畴内,为了确保在同一周期时间内载入的数据信息的实效性(延迟时间差超出一个时钟周期时候错读下一周期时间的数据信息),一般规定延迟时间差不超出1/4时钟周期,企业长度的线延迟时间差也是固定不动的,延迟时间跟图形界限,线长,铜厚,板层构造相关,但线太长会扩大接触电阻和遍布电感器,使数据信号质量,因此 数字时钟IC脚位一般都接RC端接,但环形布线并不是起电抗器作用,反过来的,电感器会使数据信号中的升高元中的高次谐波相移,导致数据信号质量恶变,因此 规定环形线间隔至少是图形界限的二倍,数据信号的增益值越小就越易受接触电阻和遍布电感器的危害。

  由于运用场所不同具不同的功效,假如环形布线在温控开关中出現,其关键具有一个滤波电感的功效,提升电路的抗干扰性能力,台式电脑主机板中的环形布线。

  关键用在一些时钟信号中,如CIClk,AGPClk,它的功效有两点:

  1、匹配电阻

  2、滤波电感

  对一些关键数据信号,如INTELHUB构架中的HUBLink,一共13根,跑233MHz,规定务必严苛等长,以清除时滞导致的安全隐患,缠线是唯一的解决方案。一般来讲,环形布线的线距>=2倍的图形界限。PCI板上的蛇行线便是为了融入PCI33MHzClock的线长规定。若在一般PCB板中,是一个遍布主要参数的LC过滤器,还可做为收音机天线的电感,短而窄的环形布线可做保险管等等。

  以上就是iPcb小编为大家分享的pcb板布线规则之“蛇形走线”的一些内容,希望对大家有所帮助!如果还有其他pcb相关的疑惑,可联系免费咨询iPcb!
