FPC原材料,这些你必须知道!
2020-07-10
浏览次数:84
作者:
分享到:

  FPC柔性线路板都有哪些原材料?本文将为您详细介绍!

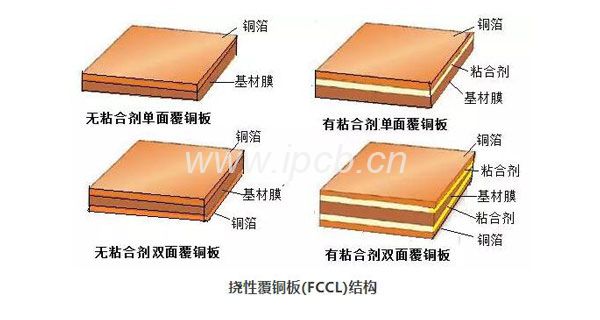

  1、柔性覆铜板(FCCL):

  依照一面遮盖铜泊或双面遮盖铜箔之差别称之为单双面覆铜板、两面覆铜板;依照铜箔与板材膜中间有没有黏合剂之差别称之为有胶覆铜板、带胶覆铜板。

  柔性覆铜板的板材膜常见的有聚酰亚胺膜(PI)、聚酯(PET)、聚2,6萘二甲酸乙二酯(PEN:)、液晶显示屏高聚物(LCP)等高分子材料塑料薄膜。覆铜板在全部pcb电路板中,主要肩负着导电性、绝缘层和支撑点三个层面的作用。

柔性覆铜板

  pcb电路板的特性、品质、生产制造全过程中的工艺性能、制造成本、生产制造水准等,在非常大水平上在于覆铜板的特性。

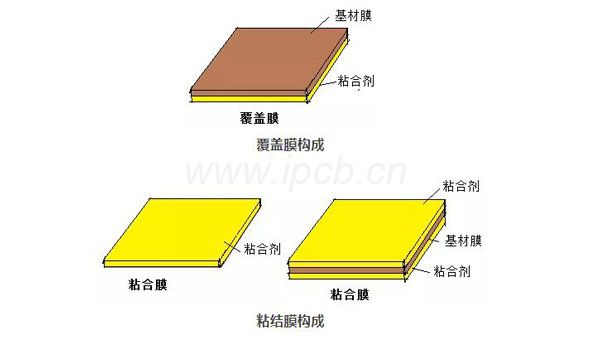

  2、遮盖膜:

  是由有机化学塑料薄膜与黏合剂组成,遮盖膜的功效是维护早已进行的柔性电源电路电导体一部分。粘接膜有不一样板材膜与黏合剂种类及薄厚规格型号。

  一些FPC柔性pcb电路板表层不选用遮盖膜,而选用涂敷阻焊剂,以控制成本。

  3、粘接膜:

  是在一个板材膜的二面或一面浇筑粘接剂而产生,也有没有板材的纯粘接剂层的粘接膜,粘接膜有不一样黏合剂种类和薄厚规格型号。

粘接膜结构

  粘接膜是用以实木多层板虚梁黏合与绝缘层。


  4、铜箔:

  是有电解铜箔和压延铜箔,以及不同的铜箔厚度规格。铜箔在生产多层印制电路板时用于两个表面导体层。

  另外,有的FPC挠性印制电路板用到加强板(Stiffener) 材料,如金属片、塑料片、树脂膜与环氧玻璃基材等。加强材料的作用是加固挠性电路板的局部,以便支撑与固定。因为并非FPC挠性印制电路板都使用的,所以单耗标准中不列入。
