FPC柔性线路板类型及原材料介绍_FPC线路板公司
2020-07-10
浏览次数:2006
分享到:

  FPC柔性线路板也叫挠性线路板,FPC印制电路板,还有软板,FPC主要应用于手机、数码相机、笔记本电脑等多种产品上,柔性线路板的类型有几种?主要原材料有哪些?我们一起来探讨探讨!

  FPC柔性线路板特点

  1、体积小、重量轻。可用于精密小型电子设备应用中;

  2、可弯折、挠曲。可用于安装任意几何形状设备机体中;

  3、除能静态挠曲外还可动态挠曲。可用于动态电子零部件之间的连接;

  4、能向三维空间扩展,提高了电路设计和机械结构设计的自由度,充分发挥印制板功能;

  5、挠性板除普通线路板外。还可有多种功能,如:可做感应线圈、电磁屏蔽、触摸开关按键等。

  →FPC与PCB的区别:具有短小、轻薄、可弯折的特点。

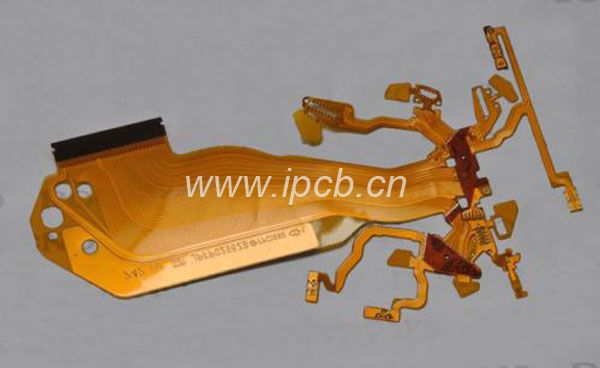

FPC柔性线路板

  FPC主要原材料

  其主要原材料有:1、基材,2、覆盖膜, 3、补强, 4、其它辅助材料。

  1、基材

  1.1 有胶基材

  有胶基材主要有三部分组成:铜箔、胶、和PI,有单面基材和双面基材两种类别,只有一面铜箔的材料为单面基材,有两面铜箔的材料为双面基材。

  1.2 无胶基材

  无胶基材即是为没有胶层的基材,其是相对于普通有胶基材而言,少了中间的胶层,只有铜箔和PI两部分组成,比有胶基材具有更薄、更好的尺寸稳定性、更高的耐热性、更高的耐弯折性,更好的耐化学性等优点,现在已被广泛使用。

  铜箔:目前常用铜箔厚度有如下规格,1OZ 、1/2OZ 、1/3OZ ,现在推出1/4OZ厚度的更薄的铜箔,但目前国内已在使用此种材料,在做超细路(线宽线距为0.05MM及以下)产品。随着客户要求的越来越高,此种规格的材料在将来将会被广泛使用。

  2、覆盖膜

  主要有三部分组成:离型纸、胶、和PI,最终保留在产品上只有胶、和PI两部分,离型纸在生产过程中将被撕掉后不再使用(其作用保护胶上有异物)。

  3、补强

  为FPC特定使用材料,在产品某特定部位使用,以增加支撑强度,弥补FPC较“软”的特点。

  目前常用补强材料有以下几种:

  1)FR4补强:主要成分为玻璃纤维布和环氧树脂胶 组成,同PCB所用FR4材料相同;

  2)钢片补强:组成成分为钢材,具有较强的硬度及 支撑强度;

  3) PI补强:同覆盖膜相同,有PI和胶离型纸三部分组成,只是其PI 层更厚,从2MIL到9MIL均可配比生产。

  4、其他辅材

  1)纯胶:此粘合胶膜是一种热固化型丙烯酸酯类粘合胶膜有保护纸/离型膜和一层胶组成,主要用于分层板、软硬结合板、及FR-4/钢片补强板,起到粘合作用。

  2)电磁保护膜:粘贴于板面起屏蔽作用。

  3)纯铜箔:只有铜箔组成,主要用于镂空板生产。

FPC柔性线路板

  FPC柔性线路板的类型

  FPC类型有以下6种区分:

  A、单面板:只有一面有线路。

  B、双面板:两面都有线路。

  C、镂空板:又称窗口板(手指面开窗)。

  D、分层板:两面线路(分开)。

  E、多层板:两层以上线路。

  F、软硬结合板:软板与硬板相结合的产品。


  FPC未来

  FPC未来可能主要从四个方面去不断创新,主要在:

  1、厚度。FPC的厚度必须更加灵活,必须做到更薄;

  2、耐折性。可以弯折是FPC与生俱来的特性,未来的FPC耐折性必须更强,必须超过1万次,当然,这就需要有更好的基材;

  3、价格。现阶段,FPC的价格较PCB高很多,如果FPC价格下来了,市场必定又会宽广很多。

  4、工艺水平。为了满足多方面的要求,FPC的工艺必须进行升级,最小孔径、最小线宽/线距必须达到更高要求。

  以上就是iPCB小编关于FPC柔性线路板类型及原材料的一些介绍,希望能够帮助到大家!如果还有其他FPC柔性线路板不明白的地方,可联系咨询iPCB,iPCB专业研发生产各种高端pcb线路板,提供pcb打样及批量生产,主要服务高精密fpc线路板和pcb电路板、软硬结合板,罗杰斯Rogers高频板、多层电路板等,iPCB 作为高端的pcb线路板生产厂家,自主研发业内自动报价系统可在线自助查询pcb价格,pcb打样最快12小时内交货!
