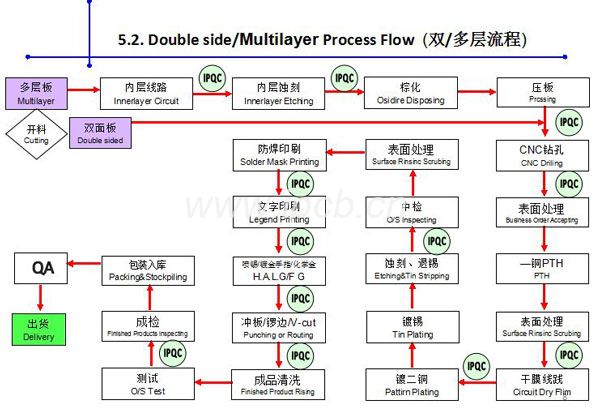

线路板好做吗?设计工程师把文件给到pcb生产厂家之后，便是pcb打样或者是批量生产了，那么线路板的生产流程具体是怎样的呢?我们一起来看看!

　　1、下料

　　从一定板厚和铜箔厚度的整张覆铜板大料上剪出便于加工的尺寸。

　　2、钻孔

　　在板上按电脑钻孔程序钻出导电孔或插件孔。

　　3、沉铜

　　在钻出的孔内沉积一层薄薄的化学铜，目的是在不导电的环氧玻璃布基材(或其他基材)通过化学方法沉上一层铜，便于后面电镀导通形成线路。

　　4、全板镀铜

　　主要是为加厚保护那层薄薄的化学铜以防其在空气中氧化，形成孔内无铜或破洞。

　　5、线路(图形转移)

　　在板上贴上干膜或丝印上图形抗电镀油墨，经曝光，显影后，做出线路图形。

　　6、图形电镀

　　在已做好图形线路的板上进行线路加厚镀铜，使孔内和线路铜厚达到一定厚度，可以负载一定的电流。

　　7、蚀刻

　　褪掉图形油墨或干膜，蚀刻掉多余的铜箔从而得到导电线路图形。

　　8、退锡

　　将所形成图形上的锡层退掉，以便露出所需的线路。

　　9、丝印阻焊油墨或贴阻焊干膜

　　在板上印刷一层阻焊油墨，或贴上一层阻焊干膜，经曝光，显影后做成阻焊图形，主要目的在于防止在焊接时线路间发生短路。

　　10、化金/喷锡

　　在板上需要焊接的地方沉上金或喷上一层锡，便于焊接，同时也可防止该处铜面氧化。

　　11、字符

　　在板上印刷一些标志性的字符，主要便于客户安装元器件。

　　12、冲压/成型

　　根据客户要求加工出板的外形。

　　13、电测

　　通过闭合回路的方式检测PCB中是否有开短路现象。

　　以上就是线路板的生产流程具体介绍，更多细节还得根据实际生产要求而定，线路板生产一定要找一家大点的pcb厂家，否则线路板基本都能生产，但是能做得好的没几家!
