刚性电路板与柔性电路板如何选择|pcb线路板生产厂家
2020-07-03
浏览次数:140
分享到:

  刚性电路板与柔性电路板如何选择?不知道刚性电路板和柔性电路板有什么特点,它们的相同之处和不同之处在哪里,pcb不知道怎么选择,今天pcb线路板生产厂家iPCB就来告诉大家!

  柔性PCB也被称为柔性电路,柔性印刷电路板,柔性印刷,柔性电路。它们由薄的绝缘聚合物膜组成,其上固定有导电电路图案,并且通常提供有薄的聚合物涂层以保护导体电路。刚性pcb也称为刚性线路板,PCB( Printed Circuit Board),中文名称为印制电路板,又称印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的载体。由于它是采用电子印刷术制作的,故被称为“印刷”电路板。

  刚性PCB与柔性pcb的相似之处和不同之处

  在设计刚性PCB时,必须遵循某些设计规则,包括最小孔尺寸,最小空间和走线宽度,到板边缘的最小距离,铜和总体设计厚度。此外,许多制造工艺步骤在刚性和柔性PCB之间共享。这些工艺步骤包括孔和通孔的钻孔和电镀,光学成像和显影,铜迹线,焊盘,轮廓和平面的蚀刻,以及电路板的加热(烘烤),以便从PCB去除水分。在制造过程的这一点上,刚性PCB通向焊接掩模工作站,而柔性电路则连接到覆盖工作站。


  IPC和刚性和柔性PCB的标准

  以下IPC标准列表适用于刚性PCB和柔性电路。请注意,此列表并非详尽无遗,可能需要考虑其他IPC标准。

  IPC-2221A,印刷电路板设计通用标准

  IPC-2223,柔性印刷电路板的分段设计标准

  IPC-4101,刚性和多层印刷电路板基材规范

  IPC-4202,用于柔性印刷电路的柔性基础电介质

  IPC-4203,粘合涂层介电薄膜,用作柔性印刷电路和柔性粘合剂粘合薄膜的盖板

  IPC-4204,柔性金属包覆电介质,用于制造柔性印刷电路

  IPC-6013,柔性印刷线路的资格和性能规范

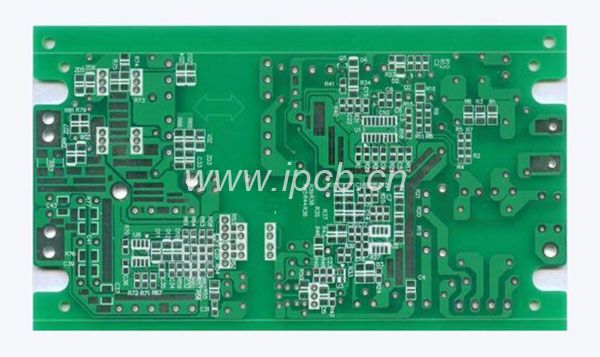

刚性电路板

  减小尺寸和重量对柔性电路的好处

  通常,柔性电路是需要以下制造商的首选解决方案:

  适用于刚性板不能的接线解决方案。

  薄而轻的产品,但仍然耐用。

  现有技术的小型化版本。

  三维包装几何。

  少量设备互连。

  抗冲击和抗振动。

  这些优势表明灵活的电路选项是移动消费电子产品的理想解决方案,将智能手机或笔记本电脑拆开的老练电路板业余爱好者将在市场上的任何现代设备中找到丰富的灵活电路。

  在移动设备的情况下,使用刚性电路会导致设备太大,太重,太脆弱而不方便随身携带。第一台全功率移动电脑Osborne I 就是这种情况 ,它以24.5磅的惊人重量进行称重。然而,尺寸和重量减少仅代表柔性电路故事的一半。它们也是高温和高密度应用的理想选择。


  高温和高密度应用

  在许多情况下,柔性电路由聚酰亚胺或类似的聚合物制成。这种材料 比大多数电路板材料散热更好。出于这个原因,柔性电路可以放置在不方便的位置,其中热量会影响刚性电路板的性能。

  柔性电路板可以设计为承受极端温度 - 介于-200°C和400°C之间 ,这就解释了为什么它们非常适合石油和天然气行业的钻孔测量。实际上,由于这些条件以及在大多数工业环境中对小型,不引人注目的设备的需求,柔性电路代表了大多数工业传感器技术中工程设计的首选。耐高温性通常具有良好的耐化学性和优异的耐辐射性和抗紫外线性。结合高密度电路板设计中控制阻抗的能力,灵活的电路设计为制造商提供了许多好处。

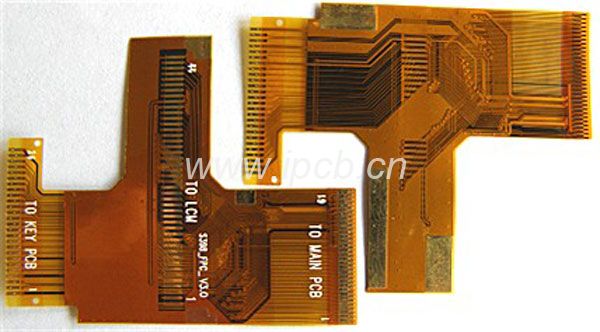

fpc电路板

  为什么不让所有电路板都灵活?

  柔性电路板当然很有用,但它们不会取代所有应用的刚性电路板,成本效率是在消费产品中实施专用柔性电路板设计的主要障碍,刚性电路板制造和安装在典型的自动化大批量制造设备中较便宜。

  通常,创新产品的理想解决方案是在必要时采用柔性电路,并采用坚固,可靠的刚性电路板,尽可能降低制造和装配成本。一些制造商甚至明确地为此目的使用混合刚性 - 柔性印刷电路板。这在膝上型计算机和医疗设备中很常见,其中刚性电路板可以使用带状柔性电路彼此连接。这些电路板可以通过专注于每个电路板基础技术的各自优势来进行复合和设计,以满足任何数量的工程需求。

  以上就是关于刚性电路板与柔性电路板如何选择的一些相关介绍,如果还需要其他pcb相关的帮助,你可以咨询iPCB,iPCB专业研发生产各种高端pcb板,高精密FPC线路板和PCB电路板,高频、混压PCB打样及批量生产,自主研发的专利系统可在线自助查询PCB价格,pcb打样最快12小时内交货!
