混压电路板

混压电路板

  • 毫米波雷达线路板
  • 毫米波雷达线路板
    毫米波雷达线路板

    品       名:毫米波雷达线路板

    板       材: Rogers RO3003+370HR

    介电常数:高频材料介电常数3.0

    介       厚:5mil(0.127mm)

    层       数:6 层

    板       厚:1.2mm

    铜       厚:内外层1oz

    过  孔:树脂塞孔

    表面工艺:化学沉银

    导       热:0.69w/m.k

    损       耗:0.001

    线  宽:0.1mm

    线  距:0.1mm

    盲孔结构:L1-L2,L3-L6

    用       途:汽车雷达,汽车感应模块



    产品详情 技术参数

           毫米波是指波长介于1-10mm的电磁波,波长短、频段宽,比较容易实现窄波束,雷达分辨率高,不易受干扰,在24GHz,77或79 GHz,毫米波雷达天线的性能对于这些雷达系统来说非常重要,它们需要向目标发射并几乎瞬间接收如目标是另一辆车的反射信号。关键的毫米波雷达PCB天线性能参数包括增益,方向性和效率,低损耗电路材料对于获得良好的PCB天线性能至关重要,PCB天线的长期可靠性也非常重要,因为这些紧凑型天线及其高频收发电路同时还必须可持续不间断地工作(当车辆运行时),并能在更具挑战性的操作环境——商业机动车辆——上可靠地运行。

    RO3003 高频材料板在不同温度和频率下仍具有卓越的介电常数 (Dk) 稳定性。独特设计使材料具有的稳定性,消除了通用 PTFE 材料的介电常数在常温下的阶跃变化。非常适合汽车77GHz 毫米波雷达线路板、高级辅助驾驶系统 (ADAS) 和 5G 无线基础设施(毫米波线路板)等应用。

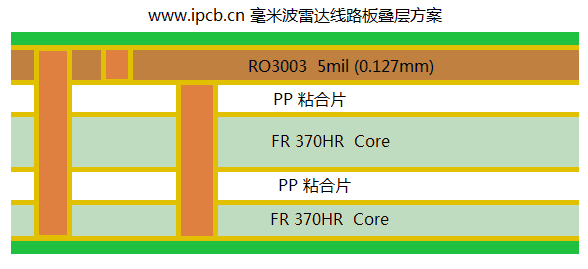

    汽车77GHz 毫米波雷达线路板常用的叠层结构为1-2层盲孔镭射钻孔。



    毫米波雷达线路板



    毫米波雷达线路板应用域:


    汽车雷达

    无人机飞行器

    汽车自动驾驶

    闸门感应

    测速探物

    安防

    品       名:毫米波雷达线路板

    板       材: Rogers RO3003+370HR

    介电常数:高频材料介电常数3.0

    介       厚:5mil(0.127mm)

    层       数:6 层

    板       厚:1.2mm

    铜       厚:内外层1oz

    过  孔:树脂塞孔

    表面工艺:化学沉银

    导       热:0.69w/m.k

    损       耗:0.001

    线  宽:0.1mm

    线  距:0.1mm

    盲孔结构:L1-L2,L3-L6

    用       途:汽车雷达,汽车感应模块
