混压电路板

混压电路板

  • RO4350B+FR4高频混压板
  • RO4350B+FR4高频混压板

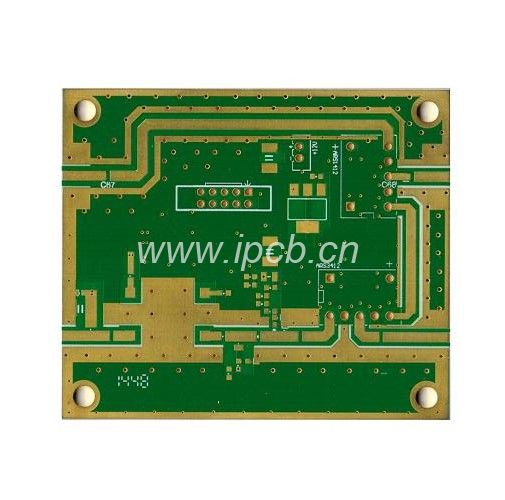

    RO4350B+FR4高频混压板

    品       名:RO4350B + FR4高频混压板

    板       材:Rogers RO4350B+FR4
    层       数:4层
    板       厚:1.2MM
    铜       厚:1OZ
    介质厚度:0.508mm
    介电常数: 3.48
    导 热 性 :0.69w/m.k
    阻燃等级:V-0
    体积电阻率:1.2*1010
    表面电阻率:5.7*109
    密     度 :1.9gm/cm3
    表面工艺:化学沉金
    用    途:通讯仪表

    产品详情 技术参数

    RO4350B是一款具有专利的用编织玻璃布增强的碳氢树脂体系/陶瓷填料的材料,它的电性能非常接近于PTFE/编织玻璃布材料而可加工性又类似于环氧树脂/玻璃布的材料。 RO4350B能够采用标准的环氧树脂/玻璃布的加工工艺,同时提供严格控制的介电常数以及损耗,而其价格却是传统微波材料的几分之一。甚至不需要像基于PTFE的微波材料那样进行特殊的镀通孔前处理或者操作程序。同时通过了应用于有源设备以及高压射频设计所必须的UL 94V-0防火等级。 Rogers Ro4350B高频材料,介电常数:3.38±0.05 ,损耗因子:0.0027,介电常数温度系数:+40,体积电阻:1.7×10&10,表面电阻:4.2×10&9,TG:>280,TD:425,导热系数:0.64 特性: 低介电常数公差和低损耗 不同频率下稳定的电特性 低介电常数随温度波动性 低Z轴执膨胀系数 易于大批量生产 CAF阻抗性(耐离子迁移)

     RO4000系列板材料介电常数随温度变化图

               RO4000系列板材料介电常数随温度变化图

     RO4000 系例板材介电常随频率变化图形



               RO4000 系例板材介电常随频率变化图形

    应用领域:
    蜂窝基站天线和功率放大器
    微波点对点连接(P2P)
    汽车雷达和传感器
    射频识别(RFID)标签
    用于直播卫星的高频头(LNB)



    品       名:RO4350B + FR4高频混压板

    板       材:Rogers RO4350B+FR4
    层       数:4层
    板       厚:1.2MM
    铜       厚:1OZ
    介质厚度:0.508mm
    介电常数: 3.48
    导 热 性 :0.69w/m.k
    阻燃等级:V-0
    体积电阻率:1.2*1010
    表面电阻率:5.7*109
    密     度 :1.9gm/cm3
    表面工艺:化学沉金
    用    途:通讯仪表
