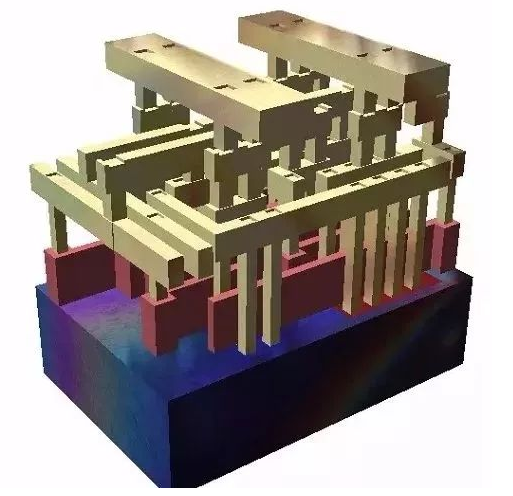

   先认识 IC 芯片是什么。IC，全名积体电路（Integrated Circuit），由它的命名可知它是将设计好的电路，以堆叠的方式组合起来。藉由这个方法，我们可以减少连接电路时所需耗费的面积。下图为 IC 电路的 3D 图从图中可以看出它的结构就像房子的樑和柱，一层一层堆叠，这也就是为何会将 IC 制造比拟成盖房子。

从上图中 IC芯片的 3D 剖面图来看，底部深蓝色的部分就是晶圆，从这张图可以更明确的知道，晶圆基板在芯片中扮演的角色是何等重要。至于红色以及土黄色的部分，则是于 IC 制作时要完成的地方。

了解 IC 的构造后，接下来要介绍该如何制作。试想一下，如果要以油漆喷罐做精细作图时，我们需先割出图形的遮盖板，盖在纸上。接着再将油漆均匀地喷在纸上，待油漆乾后，再将遮板拿开。不断的重复这个步骤后，便可完成整齐且复杂的图形。制造 IC 就是以类似的方式，藉由遮盖的方式一层一层的堆叠起来。

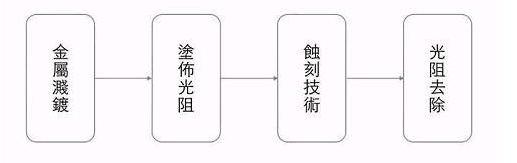

金属溅镀：将欲使用的金属材料均匀洒在晶圆片上，形成一薄膜。

涂布光阻：先将光阻材料放在晶圆片上，透过光罩（光罩原理留待下次说明），将光束打在不要的部分上，破坏光阻材料结构。接着，再以化学药剂将被破坏的材料洗去。

蚀刻技术：将没有受光阻保护的硅晶圆，以离子束蚀刻。

光阻去除：使用去光阻液皆剩下的光阻溶解掉，如此便完成一次流程。

最后便会在一整片晶圆上完成很多 IC 芯片，接下来只要将完成的方形 IC 芯片剪下，便可送到封装厂做封装（DIP、BGA）。

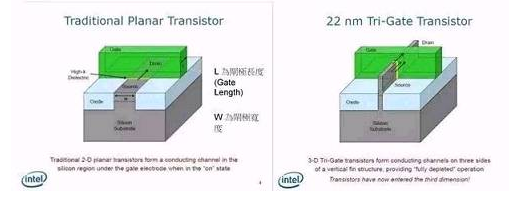

14纳米芯片概念，纳米制程是指在芯片中，线宽最小可以做到 14 纳米的尺寸，下图为传统电晶体的长相，以此作为例子。缩小电晶体的最主要目的就是为了要减少耗电量，然而要缩小哪个部分才能达到这个目的？左下图中的 L 就是我们期望缩小的部分。藉由缩小闸极长度，电流可以用更短的路径从 Drain 端到 Source 端

    不过，制程并不能无限制的缩小，当我们将电晶体缩小到 20 纳米左右时，就会遇到量子物理中的问题，让电晶体有漏电的现象，抵销缩小 L 时获得的效益。作为改善方式，就是导入 FinFET（Tri-Gate）这个概念，如右上图。在 Intel 以前所做的解释中，可以知道藉由导入这个技术，能减少因物理现象所导致的漏电现象。

更重要的是，藉由这个方法可以增加 Gate 端和下层的接触面积。在传统的做法中（左上图），接触面只有一个平面，但是采用 FinFET（Tri-Gate）这个技术后，接触面将变成立体，可以轻易的增加接触面积，这样就可以在保持一样的接触面积下让 Source-Drain 端变得更小，对缩小尺寸有相当大的帮助。　　

   为什么说各大厂进入 10 纳米制程将面临相当严峻的挑战，主因是 1 颗原子的大小大约为 0.1 纳米，在 10 纳米的情况下，一条线只有不到 100 颗原子，在制作上相当困难，而且只要有一个原子的缺陷，像是在制作过程中有原子掉出或是有杂质，就会产生不知名的现象，影响产品的良率。

目前常见的封装有两种，一种黑色长得像蜈蚣的 DIP 封装，另一为购买盒装 CPU 时常见的 BGA 封装。

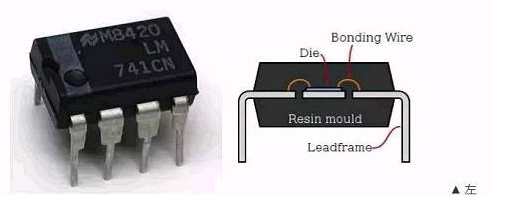

　　首先要介绍的是双排直立式封装（Dual Inline Package；DIP），从下图可以看到采用此封装的 IC 芯片在双排接脚下，看起来会像条黑色蜈蚣，让人印象深刻，此封装法为最早采用的 IC 封装技术，具有成本低廉的优势，适合小型且不需接太多线的芯片。但是，因为大多采用的是塑料，散热效果较差，无法满足现行高速芯片的要求。因此使用此封装的大多是历久不衰的芯片，如下图中的电压放大器OP741及其冲模照片，或是对运作速度没那么要求且芯片较小、接孔较少的 IC 芯片。

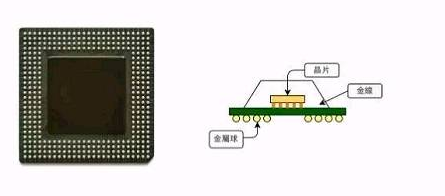

    球格阵列（Ball Grid Array，BGA）封装，和 DIP 相比封装体积较小，可轻易的放入体积较小的装置中。此外，因为接脚位在芯片下方，和 DIP 相比，可容纳更多的金属接脚。适合需要较多接点的芯片。然而，采用这种封装法成本较高且连接的方法较复杂，因此大多用在高单价的产品上。

然而，如果各个元件都独立封装，组合起来将耗费非常大的空间，因此目前有两种方法，可满足缩小体积的要求，分别为 SoC（System On Chip）以及 SiP（System In Packet）。

　　在智慧型手机刚兴起时SoC 这个名词，就是将不同 IC整合在一颗芯片中。不单可以缩小体积，还可以缩小 IC 间的距离，提升芯片的计算速度。至于制作方法，便是在 IC 设计阶段时，将各个不同的 IC 放在一起，制作成一张光罩。

　　然而信号干扰，像是通讯芯片的高频讯号可能会影响其他功能的 IC 等情形。

　　此外，SoC 还需要获得其他厂商的 IP（intellectual property）授权，增加了 SoC 的设计成本。
