hdi电路板

hdi电路板

  • 六层一阶HDI板
  • 六层一阶HDI板

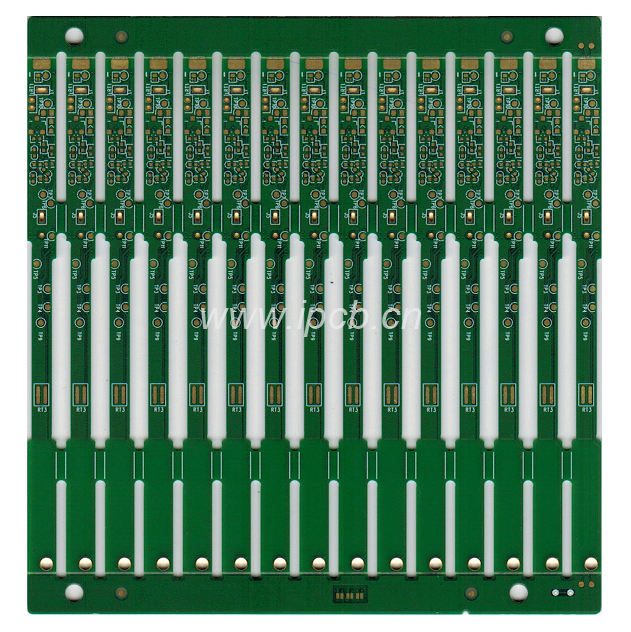

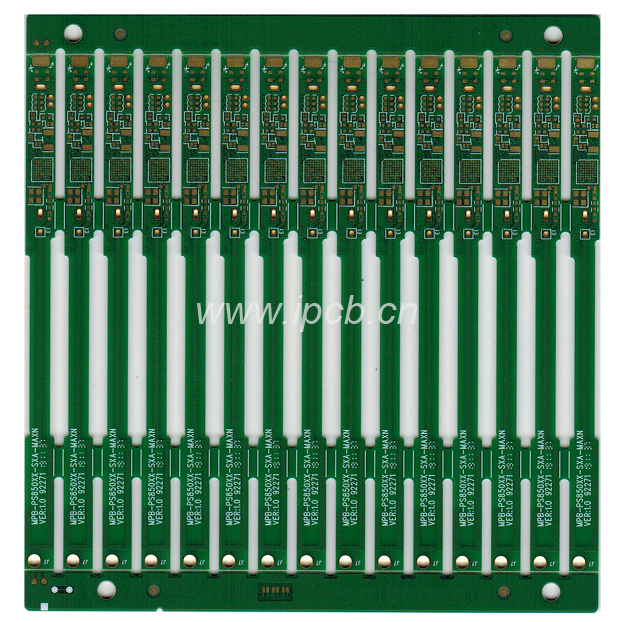

    六层一阶HDI板

    品      名:六层一阶HDI板

    板      材:FR-4
    层      数:6层
    板      厚:0.8mm
    铜      厚:1OZ
    颜      色:绿油白字
    表面工艺:沉金
    最小线宽/线距:3mil/3mil
    最小孔径:机械孔0.2mm,激光孔0.1mm
    特殊工艺: 有盲埋孔
    用      途: 小微电子产品



    产品详情 技术参数

    6层板中一阶,二阶是针对需要激光钻孔的板子来说的,即指HDI板.
    6层一阶HDI板指 盲孔:1-2,2-5,5-6. 即1-2,5-6需激光打孔.
    6层二阶HDI板指 盲孔:1-2,2-3,3-4,4-5,5-6. 即需2次激光打孔.首先钻3-4的埋孔,接着压合2-5,然后第一次钻2-3,4-5的激光孔,接着第2次压合1-6,然后第二次钻1-2,5-6的激光孔.最后才钻通孔.由此可见二阶HDI板经过了两次压合,两次激光钻孔.
    另外二阶HDI板还分为:错孔二阶HDI板和叠孔二阶HDI板,错孔二阶HDI板是指盲孔1-2和2-3是错开的,而叠孔二阶HDI板是指盲孔1-2和2-3叠在一起.

     一阶

    品      名:六层一阶HDI板

    板      材:FR-4
    层      数:6层
    板      厚:0.8mm
    铜      厚:1OZ
    颜      色:绿油白字
    表面工艺:沉金
    最小线宽/线距:3mil/3mil
    最小孔径:机械孔0.2mm,激光孔0.1mm
    特殊工艺: 有盲埋孔
    用      途: 小微电子产品
