  • 6层二阶HDI线路板

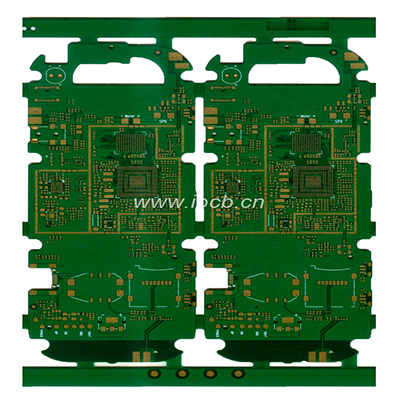

    6层二阶HDI线路板

    品    名:六层二阶HDI PCB
    板    材:FR4 联茂
    层    数:6层
    板    厚:0.8mm
    表面工艺:沉金+OSP
    铜    厚:0.5OZ
    最小线宽/线距:2.5mil/2.5mil
    用    途: 通讯

    产品详情 技术参数

    两阶HDI板又有错孔结构和叠层结构,所谓错孔,就是两层激光孔是错开的。为什么要错开呢?因为镀铜镀不满,孔里面是空的,所以不能直接在上面再打孔,要错开一定的距离,再打上一层的空。

    6层二阶=4层1阶外面再加2层。8层二阶=6层1阶外面再加2层。

    6层2阶

    叠孔板,工艺复杂价格更高。错孔板的两层激光孔重叠在一起,线路会更紧凑。需要把内层激光孔电镀填平,然后在做外层激光孔。价格比错孔更贵一些。


    6层2阶

    品    名:六层二阶HDI PCB
    板    材:FR4 联茂
    层    数:6层
    板    厚:0.8mm
    表面工艺:沉金+OSP
    铜    厚:0.5OZ
    最小线宽/线距:2.5mil/2.5mil
    用    途: 通讯
