线路板设计中线宽与过电流大小的关系
2021-04-16
浏览次数:169
分享到:


用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考。“由于敷铜板铜箔厚度有限,在需要流过较大电流的条状铜箔中,应考虑铜箔的载流量问题. 仍以典型的0.03mm 厚度的为例,如果将铜箔作为宽为W(mm),长度为L(mm)的条状导线, 其电阻为0.0005*L/W 欧姆. 另外,铜箔的载流量还与印刷电路板上安装的元件种类,数量以及散热条件有关. 在考虑到安全的情况下, 一般可按经验公式0.15*W(A)来计算铜箔的载流量。


一般PCB板的铜箔厚度为35um(1oz),线路宽度为1mm时,那末线路的横切面的面积为0.035平方毫米,通常取电流密度30A/平方毫米,所以,每毫米线宽可以流过1A电流。


条件允许的话越宽越好越宽越好,试下来一般参数只保证安全性,太细地线噪声会很大。电流和铜箔厚度、温度、线宽有关,以 1 Oz 铜厚为案例:

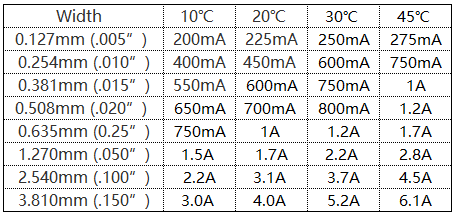

以 1 Oz 铜厚为案例
