正在设想多层PCB电路板事先,设想者需求率先依据通路的范围、通路板的分寸和电磁兼容(EMC)的请求来肯定所采纳的通路板构造,也就是决议采纳4层,6层,还是更多层数的电路板。肯定层数以后,再肯定内电层的搁置地位以及如何正在该署层上散布没有同的信号。这就是多层PCB层叠构造的取舍成绩。层叠构造是反应PCB板EMC功能的一度主要要素,也是抑止电磁搅扰的一度主要手腕。本节将引见多层PCB板层叠构造的有关形式。

11.1.1 层数的取舍和叠加准则

肯定多层PCB板的层叠构造需求思忖较多的要素。从布线范围来说,层数越多越有利布线,然而制板利润和难度也会随之增多。关于消费厂家来说,层叠构造对于称与否是PCB板打造时需求关心的焦点,因为层数的取舍需求思忖各范围的需要,以到达最佳的失调。

关于有经历的设想人员来说,正在实现元机件的预格局后,会对于PCB的布线瓶颈处停止力点综合。联合其余EDA机器综合通路板的布线密度;再分析有特别布线请求的信号线如差分线、迟钝信号线等的单位和品种来肯定信号层的层数;而后依据电源的品种、隔离和抗搅扰的请求来肯定内电层的数目。那样,整个通路板的板层数目就根本肯定了。

肯定了通路板的层数后,接上去的任务便是正当地陈列各层通路的搁置次第。正在这一方法中,需求思忖的要素次要有以次零点。

(1)特别信号层的散布。

(2)电源层和地板的散布。

假如电路板的层数越多,特别信号层、地板和电源层的陈列结合的品种也就越多,如何来肯定哪种结合形式最优也越艰难,但总的准则有以次多少条。

(1)信号层该当与一度内电层相邻(外部电源/地板),应用内电层的大铜膜来为信号层需要屏障。

(2)外部电源层和地板之间该当严密啮合,也就是说,外部电源层和地板之间的介质薄厚该当取较小的值,以进步电源层和地板之间的库容,增大谐振频次。外部电源层和地板之间的介质薄厚能够正在Protel的Layer Stack Manager(层堆栈治理器)中停止安装。取舍【Design】/【Layer Stack Manager…】通知,零碎弹出层堆栈治理器对于话框,用鼠标双击Prepreg文本,弹出如图11-1所示对于话框,可正在该对于话框的Thickness选项中改观涂层的薄厚。

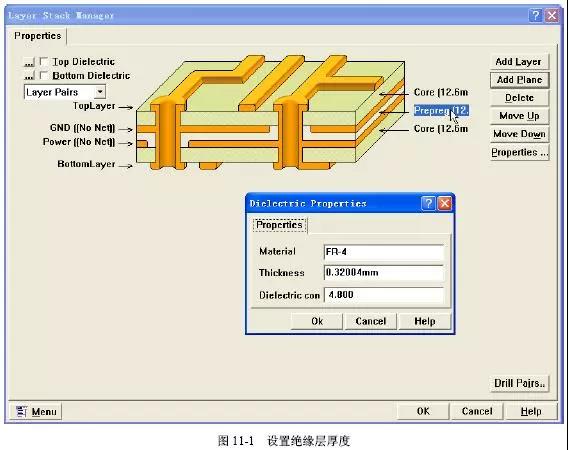

设置绝缘层厚度

假如电源和天线之间的洪水位差没有大的话,能够采纳较小的涂层薄厚,相似5mil(0.127mm)。

(3)通路中的高速信号传输层该当是信号两头层,况且夹正在两个内电层之间。那样两个内电层的铜膜能够为高速信号传输需要电磁屏障,同声也能无效地将高速信号的辐照制约正在两个内电层之间,没有对于外形成搅扰。

(4)防止两个信号层间接相邻。相邻的信号层之间简单引入串扰,从而招致通路性能生效。正在两信号层之间退出地立体能够无效地防止串扰。

(5)多个接地的内电层能够无效地升高接地阻抗。相似,A信号层和B信号层采纳各自共同的地立体,能够无效地升高共模搅扰。

(6)统筹层构造的对于称性。

11.1.2 罕用的层叠构造

上面经过4层板的事例来注明如何预选各族层叠构造的陈列结合形式。

关于罕用的4层板来说,有以次多少种层叠形式(从高层究竟层)。
(1)Siganl_1(Top),GND(Inner_1),POWER(Inner_2),Siganl_2(Bottom)。
(2)Siganl_1(Top),POWER(Inner_1),GND(Inner_2),Siganl_2(Bottom)。
(3)POWER(Top),Siganl_1(Inner_1),GND(Inner_2),Siganl_2(Bottom)。

明显,计划3电源层和地板缺少无效的啮合,没有该当被采纳。

那样计划1和计划2该当如何停止取舍呢?正常状况下,设想人员都会取舍计划1作为4层板的构造。取舍的缘由并非计划2没有可被采纳,而是正常的PCB板都只正在高层搁置元机件,因为采纳计划1较为妥帖。然而当正在高层和底层都需求搁置元机件,并且外部电源层和地板之间的介质薄厚较大,啮合没有佳时,就需求思忖哪一层安排的信号线较少。关于计划1而言,底层的信号线较少,能够采纳大花脸积的铜膜来与POWER层啮合;反之,假如元机件次要安排正在底层,则该当选用计划2来制板。

假如采纳如图11-1所示的层叠构造,那样电源层和天线层自身就曾经啮合,思忖对于称性的请求,正常采纳计划1。

正在实现4层板的层叠构造综合后,上面经过一度6层板结合形式的事例来注明6层板层叠构造的陈列结合形式和预选办法。

(1)Siganl_1(Top),GND(Inner_1),Siganl_2(Inner_2),Siganl_3(Inner_3),POWER(Inner_4),Siganl_4(Bottom)。

计划1采纳了4层信号层和2层外部电源/接地板,存正在较多的信号层,有益于元机件之间的布线任务,然而该计划的缺点也较为显然,体现为以次两范围。

① 电源层和天线层相隔较远,没有充足啮合。
② 信号层Siganl_2(Inner_2)和Siganl_3(Inner_3)间接相邻,信号隔离性没有好,简单发作串扰。
(2)Siganl_1(Top),Siganl_2(Inner_1),POWER(Inner_2),GND(Inner_3),Siganl_3(Inner_4),Siganl_4(Bottom)。

计划2绝对于于计划1,电源层和天线层有了充足的啮合,譬如案1有定然的劣势,然而Siganl_1(Top)和Siganl_2(Inner_1)以及Siganl_3(Inner_4)和Siganl_4(Bottom)信号层间接相邻,信号隔离没有好,简单发作串扰的成绩并没有失去处理。

(3)Siganl_1(Top),GND(Inner_1),Siganl_2(Inner_2),POWER(Inner_3),GND(Inner_4),Siganl_3(Bottom)。
绝对于于计划1和计划2,计划3缩小了一度信号层,多了一度内电层,固然可供布线的层面缩小了,然而该计划处理了计划1和计划2共部分缺点。

① 电源层和天线层严密啮合。
② 每个信号层都与内电层间接相邻,与其余信号层均有无效的隔离,没有易发作串扰。
③ Siganl_2(Inner_2)和两个内电层GND(Inner_1)和POWER(Inner_3)相邻,能够用于传输高速信号。两个内电层能够无效地屏障外界对于Siganl_2(Inner_2)层的搅扰和Siganl_2(Inner_2)对于外界的搅扰。

分析各个范围,计划3明显是最优化的一种,同声,计划3也是6层板罕用的层叠构造。
经过对于之上两个事例的综合,置信观众群曾经对于层叠构造有了定然的意识,然而正在有些时分,某一度计划并没有能满意一切的请求,这就需求思忖各项设想准则的优先级成绩。可惜的是因为

电路板路板的板层设想和实践通路的特性亲密有关,没有同通路的抗搅扰功能和设想偏偏重点各有所没有同,因为现实上该署准则并没有肯定的优先级可供参考。但能够肯定的是,设想准则2(外部电源层和地板之间该当严密啮合)正在设想时需求率先失去满意,此外假如通路中需求传输高速信号,那样设想准则3(通路中的高速信号传输层该当是信号两头层,况且夹正在两个内电层之间)就必需失去满意。表11-1给出了多层板层叠构造的参考计划,供观众群参考。

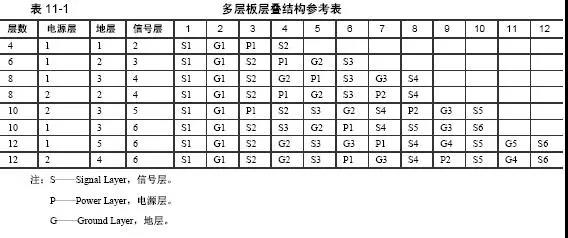

多层板层叠结构参考表

11.2.1 元机件格局的正常准则

设想人员正在通路板格局进程中需求遵照的正常准则如次。

(1)元机件最好单面搁置。假如需求双面搁置元机件,正在底层(Bottom Layer)搁置插针式元机件,就有能够形成通路板没有易安放,也有利于铆接,因为正在底层(Bottom Layer)最好只搁置贴片元机件,相似罕见的电脑显卡PCB板上的元机件安排办法。单面搁置时只要正在通路板的一度面上做丝印层,便于升高利润。

(2)正当调度接口元机件的地位和位置。正常来说,作为通路板和外界(电源、信号线)联接的联接器元机件,一般安排正在通路板的旁边,如串口和并口。假如搁置正在通路板的地方,明显有利于接报,也有能够由于其余元机件的障碍而无奈联接。此外正在搁置接口时要留意接口的位置,使得联接线能够成功地引来,远离通路板。接口搁置终了后,该当应用接口元机件的String(字符串)明晰地表明接口的品种;关于电源类接口,该当表明电压头衔,预防因接报谬误招致通路板焚毁。

(3)低压元机件和高压元机件之间最好要有较宽的电气隔离带。也就是说没有要将电压头衔相差很大的元机件摆放正在一同,那样既有益于电气绝缘,对于信号的隔离和抗搅扰也有很大益处。

(4)电气联接联系亲密的元机件最好搁置正在一同。这就是模块化的格局思维。

(5)关于易发生噪音的元机件,相似时钟发作器和晶振等高频机件,正在搁置的时分该当过分把它们搁置正在接近CPU的时钟输出端。大直流电通路和电门通路也简单发生噪音,正在格局的时分该署元机件或者模块也该当远离论理掌握通路和存储通路等高速信号通路,假如能够的话,过分采纳掌握板联合功率板的形式,应用接口来联接,以进步通路板全体的抗搅扰威力和任务牢靠性。

(6)正在电源和芯片四周过分搁置去耦库容和滤波库容。去耦库容和滤波库容的安排是好转通路板电源品质,进步抗搅扰威力的一项主要措施。正在实践使用中,印制通路板的走线、引脚连线和接报都有能够带来较大的寄生电感,招致电源波形和信号波形中涌现高频纹波和植株,而正在电源和地之间搁置一度0.1?F的去耦库容能够无效地滤除该署高频纹波和植株。假如通路板上运用的是贴片库容,该当将贴片库容紧贴元机件的电源引脚。关于电源转换芯片,或者许电源输出端,最好是安排一度10?F或者许更大的库容,以进一步好转电源品质。

(7)元机件的编号该当紧贴元机件的边框安排,大小一致,位置划一,没有与元机件、过孔和焊盘堆叠。元机件或者接插件的第1引脚示意位置;正阴极的标记该当正在PCB上显然标出,没有答应被遮盖;电源变换元机件(如DC/DC变换器,线性变换电源和电门电源)旁该当有剩余的散热时间和装置时间,核心留有剩余的铆接时间等。

11.2.2 元机件布线的正常准则

设想人员正在通路板布线进程中需求遵照的正常准则如次。

(1)元机件印制走线的距离的安装准则。没有同网络之间的距离束缚是由电气绝缘、制造工艺和部件大小等要素决议的。相似一度芯片部件的引脚距离是8mil,则该芯片的【Clearance Constraint】就没有能安装为10mil,设想人员需求给该芯片共同安装一度6mil的设想规定。同声,距离的安装还要思忖到消费厂家的消费威力。

此外,反应元机件的一度主要要素是电气绝缘,假如两个元机件或者网络的洪水位差较大,就需求思忖电气绝缘成绩。正常条件中的间隙保险电压为200V/mm,也就是5.08V/mil。因为当同一块通路板上既有低压通路又有高压通路时,就需求尤其留意剩余的保险距离。

(2)路线角落走线方式的取舍。为了让通路板便于打造和美妙,正在设想时需求安装路线的角落形式,能够取舍45°、90°和圆弧。正常没有采纳犀利的角落,最好采纳圆弧过渡或者45°过渡,防止采纳90°或者许愈加犀利的角落过渡。

导线和焊盘之间的联接处也要过分世故,防止涌现小的尖脚,能够采纳补泪滴的办法来处理。当焊盘之间的核心间隔小于一度焊盘的外径D时,导线的幅度能够和焊盘的直径相反;假如焊盘之间的核心距大于D,则导线的幅度就没有宜大于焊盘的直径。

导线经过两个焊盘之间而没有与其连通的时分,该当与它们维持最大且相同的距离,异样导线和导线之间的距离也该当匀称相同并维持最大。

(3)印制走线幅度确实定办法。走线幅度是由导线流过的直流电头衔和抗搅扰等要素决议的,流过直流电越大,则走线该当越宽。正常电源线就该当比信号线宽。为了保障地洪水位的稳固(受地直流电大小变迁反应小),天线也该当较宽。实考证实:当印制导线的铜膜薄厚

为0.05mm时,印制导线的载流量能够依照20A/mm2停止打算,即0.05mm厚,1mm宽的导线能够流过1A的直流电。因为关于正常的信号线来说10~30mil的幅度就能够满意请求了;高电压,大直流电的信号线线宽容于等于40mil,线间距离大于30mil。为了保障导线的抗剥离强度和任务牢靠性,正在柜面积和密度答应的范畴内,该当采纳尽能够宽的导线来升高路线阻抗,进步抗搅扰功能。

关于电源线和天线的幅度,为了保障波形的稳固,正在通路板布线时间答应的状况下,过分加粗,正常状况下至多需求50mil。

(4)印制导线的抗搅扰和电磁屏障。导线上的搅扰次要有导线之间引入的搅扰、电源线引入的搅扰和信号线之间的串扰等,正当调度和安排走线及接中央式能够无效缩小搅扰源,使设想出的通路板具有更好的电磁兼容功能。

关于高频或者许其余一些主要的信号线,相似时钟信号线,一范围其走线要过分宽,另一范围能够采取包地的方式使其与四周的信号线隔离兴起(就是用一条开启的天线将信号线“包袱”兴起,相等于加一层接地屏障层)。

关于模仿地和数目字地要离开布线,没有能混用。假如需求最初将模仿地和数目字地一致为一度洪水位,则一般该当采纳小半接地的形式,也就是只选取小半将模仿地和数目字地联接兴起,预防形成天线环城,形成地洪水位偏偏移。

实现布线后,应正在高层和底层没有建筑导线的中央敷以大花脸积的接地铜膜,也称为敷铜,用以无效减小天线阻抗,从而减弱天线中的高频信号,同声大花脸积的接地能够对于电磁搅扰起抑止造用。

通路板中的一度过孔会带来大概10pF的寄生库容,关于高速通路来说特别无害;同声,过多的过孔也会升高通路板的机器强度。因为正在布线时,应尽能够缩小过孔的单位。此外,正在运用穿透式的过孔(通孔)时,一般运用焊盘来接替。这是由于正在通路板制造时,有能够由于加工的缘由招致某些穿透式的过孔(通孔)没有被打穿,而焊盘正在加工日确定可以被打穿,这也相等于给制造带来了便当。

之上就是PCB板格局和布线的正常准则,但正在实践操作中,元机件的格局和布线依然是一项很灵敏的任务,元机件的格局形式和连条形式并没有独一,格局布线的后果很大水平上还是起源于设想人员的经历和思绪。能够说,没有一度规范能够评判格局和布线计划的对于与错,只能比拟绝对于的优和劣。因为之上格局和布线准则仅作为设想参考,理论才是评判优劣的独一规范。
