电路板的工作原理与组成原理的讲解
2020-10-16
浏览次数:2577
分享到:

电路板可称为印刷线路板或印制电路板,英文名字为(Printed Circuit Board)PCB、(Flexible Printed Circuit board)FPC线路板(FPC线路板又叫作柔性线路板柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具备高度靠得住性,绝色的可挠性印刷电路板。电路板的名字有:瓷陶电路板,氧气化铝瓷陶电路板,氮化铝瓷陶电路板,线路板,PCB板,铝基板,高频板,厚铜板,阻抗板,PCB,超薄线路板,超薄电路板,印刷(铜刻蚀技术)电路板等。

  1.办公原理

  电路板的办公原理是利用板基绝缘材料隔离去外表铜箔导电层,要得电流沿着预先预设好的路线在各种元部件中流动完成诸如做功、放大、衰减、调制、解调、编码等功能。

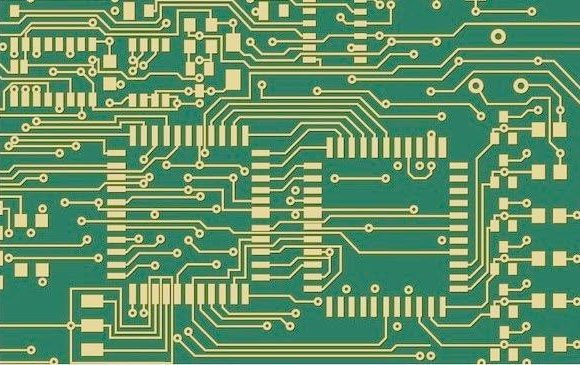

pcba电路板

  图1 电路板

  2.组成

  电路板主要由焊盘、过孔、安装孔、导线、元部件、接插件沃特弗电路板之薄膜线路SMT贴片沃特弗电路板之薄膜线路SMT贴片、补充、电气边界等组成,各组成局部的主邀功能如下所述:

  焊盘:用于烧焊元部件引脚的金属孔。

  过孔:有金属过孔 和 非金属过孔,那里面金属过孔用于连署各层之间元部件引脚。

  安装孔:用于固定电路板。

  导线:用于连署元部件引脚的电气网络铜膜。

  接插件:用于电路板之间连署的元部件。

  补充:用于地线网络的敷铜,可以管用的减小阻抗。

  电气边界:用于确认电路板的尺寸,全部电路板上的元部件都不可以超过该边界。

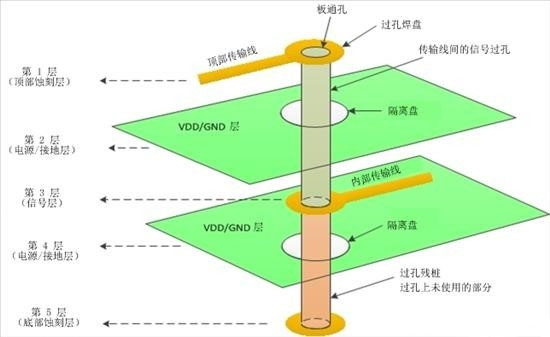

电路板的过孔结构

  图2 电路板的过孔结构

  3.分类

  线路板按层数来分的话分为单面板,双面板,和多层线路板三个大的分类。

  多层板:指具备三层以上的导电图形层与其间的绝缘材料以相隔层压而成,且其间导电图形按要求互连的印制板。多层线路板是电子信息技术向高速度、多功能、大容积、小大小、薄型化、轻量化方向进展的产物。

  单面板:在最基本的PCB上,零件集中在那里面一面,导线则集中在另一面上。由于导线只显露出来在那里面一面,所以就称这种PCB叫作单面线路板。单面板一般制造简单,造价低,不过欠缺是没有办法应用于太复杂的产品上。

  双面板:是单面板的延伸,当单层布线不可以满意电子产品的需求时,就要运用双面板了。双面都有覆铜有走线,况且可以经过过孔来导通两层之间的线路,使之形成所需求的网络连署。

  线路板按特别的性质来分的话分为软板(FPC),硬板(PCB),软硬接合板(FPCB)。

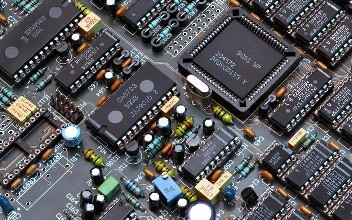

多层金手指电路板

  图3 多层电路板

  4.办公层面的线路板

  电路板涵盖很多类型的办公层面,如信号层、防备保护层、丝印层、内里层等,各种层面的效用简单扼要绍介如下所述:

  (1)防备保护层:主要用来保证电路板上不必镀锡的地方不被镀锡,因此保障电路板运行的靠得住性。那里面Top Paste和Bottom Paste作别为顶层阻焊层和底层阻焊层;Top Solder和Bottom Solder作别为锡膏防备保护层和底层锡膏防备保护层。

  (2)信号层:主要用来安放元部件或布线。Protel DXP一般里面含有30个半中腰层,即Mid Layer1~Mid Layer30,半中腰层用来布相信号线,顶层和底层用来安放元部件或敷铜。

  (3)丝印层:主要用来在电路板上印上元部件的逝川号、出产编号、企业名字等。

  (4)内里层:主要用来作为信号布线层,Protel DXP中共里面含有16个内里层。

  (5)其它层:主要涵盖4品类型的层。

  Drill Guide(钻孔方位层):主要用于印刷电路板上钻孔的位置。

  Keep-Out Layer(严禁布线层):主要用于画出电路板的电气边框。

  Drill Drawing(钻孔绘图层):主要用于设定钻孔式样。

  Multi-Layer(多层):主要用于设置多面层。




  图4 电路板办公层面

  本文绍介了电路板的概念、办公原理、组成、分类以及办公层面。依据电路板的预设不一样,价钱会由于电路板的材料,电路板的层数,电路板的尺寸,每派生的产的数目,出产的工艺,最小的线宽线距,最小的孔径以及孔的数目,特别工艺等要求来表决。
