PCB电路板设计时应注意的七大步骤
2020-08-31
浏览次数:83
分享到:

一、PCB电路板预设的前一阶段办公

1、利用原理图预设工具画出原理图,况且生成对应的网络表。假如电路板比较简单,已经有了网络表,也可以不施行原理图的预设,直接进入了PCB预设系统,在PCB电路板预设系统中,直接取用零件封装,人工生成网络表。

2、手工更改网络表,将一点元件的固定用脚等原理图上没有的焊盘定义到与它通连的网络上,没不论什么物理连署的可定义到地域尽力照顾地等。将一点原理图和PCB电路板封装库中引脚名字不完全一样的部件引脚名字改成和PCB电路板封装库中的完全一样,尤其是二、有三个电极的管子等。

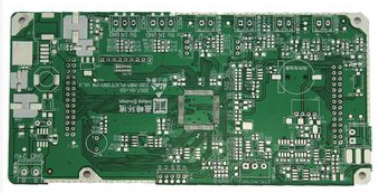

PCB电路板


二、绘制自个儿定义的非标准部件的封装库。提议将自个儿所画的部件都放入一个自个儿树立的PCB库专用预设文件。


三、设置PCB电路板预设背景和画出印刷电路的边框

1、进入了PCB电路板系统的第1步就是设置PCB预设背景,涵盖设置格点体积和类型,光标类型,版层参变量,布线参变量等。大部分数参变量都可以用系统默许值,并且这些个参变量通过设置在这以后,合乎私人的习性,往后无庸再去改正。

2、计划电路板,主要是确认电路板的边框,涵盖电路板的尺寸体积等。在需求安放固定孔的地方放上合适体积的焊盘。对于3mm的螺钉可用6.5~8mm的外径和3.2~3.5mm内径的焊盘,对于标准板可从其他板或PCBizard中调入。注意在画出电路板边框前,必须要将现时层设置成KeepOut层,即严禁布线层。


四、敞开全部要用到的PCB电路板库文件后,调入网络表文件和改正零件封装这一步是十分关紧的一个环节。网络表是PCB电路板半自动布线的魂灵,也是原理图预设与印刷电路板预设的接口。只有将网络表装入后,能力施行电路板的布线。在原理图预设的过程中,ERC查缉不会牵涉到到零件的封装问题。因为这个,原理图预设时,零件的封装有可能被忘记,在引进网络表时可以依据预设事情状况来改正或补给零件的封装。当然,可以直接在PCB电路板的生成网络表,况且指定零件封装。


五、安置零件封装的位置,也称零件布局。Protel99可以施行半自动布局,也可以施行手动布局。假如施行半自动布局,运行“Tools”下边的“AutoPlace”。布线的关键是布局,大多数预设者认为合适而使用手动布局的方式。用鼠标选中一个元件,按住鼠标左键不放,牵制这个元件到了目标地,放开左键,将该元件固定。Protel99在布局方面新增加了一点技法。新的交互式布局选项里面含有半自动挑选和半自动对齐。运用半自动挑选形式可以很快地使聚在一起相仿封装的元件,而后旋转、展开和收拾成组,就可以移动到板上所需位置上了。当简易的布局完成后,运用半自动对齐形式齐楚地展开或缩紧一组封装相儿是的元件。

提醒:在半自动挑选时,运用ShiftX或Y和CtrlX或Y可展开和缩紧选定组件的X、Y方向。

注意:零件布局应该从机械结构散热、电磁干扰、日后布线的便捷性等方面综合思索问题。先安置与机械尺寸相关的部件,并锁定这些个部件,而后是大的占位置的部件和电路的中心元件,再是外围的小元件。


六、依据事情状况再作合适调试,而后将所有部件锁定。如果板上面的天空间准许,则可在板上放上一点大致相似于实验板的布线区。对于大扳手,应在半中腰多加固定螺钉孔。板上有重的部件或较大的接插件等受力部件边上也应加固定螺钉孔,有需求的话可在合适位置放上一点测尝试使用焊盘,最好在原理图中就加上。将过小的焊盘过孔改大,将全部固定螺钉孔焊盘的网络定义到地或尽力照顾地等。放好后用VIEW3D功能察看一下子实效果,保存到磁盘。


七、布线规则设置。布线规则是设置布线的各个规范。若是运用层面、各组线宽、过孔间距、布线的拓朴结构等局部规则,可经过Design-Rules的Menu处从其他板导出后,再导入这块板。这个步骤不需要每每都要设置,按私人的习性,设定一次就可以。

1、电路原理图的预设:电路原理图的预设主要是PROTEL99的原理图预设系统(Advanced Schematic)来画出一张电路原理图。在这一过程中,要充分利用PROTEL99所供给的各种原理图绘图工具、各种编辑功能,获得一张准确、精致美好的电路原理图。

2、萌生网络表:网络表是电路原理图预设(SCH)与印制线路板预设(PCB)之间的一座桥梁,它是电路板半自动的魂灵。网络表可以从电路原理图中取得,也可从印制线路板中提出取得出来。

3、印制线路板的预设:借助PROTEL99供给的坚强雄厚功能成功实现电路板的版面预设。
