线路板槽偏如何解决

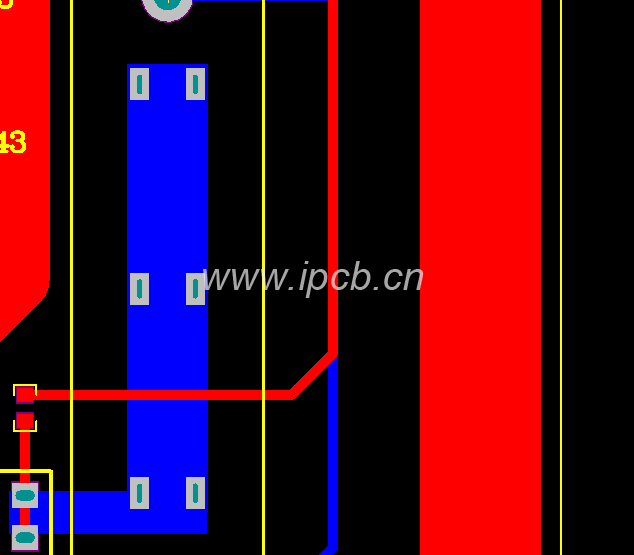

随着电子产品日益向小型化微型化的趋势发展,电子元件及PCB布线密度越来越高,走线和孔径越来越小,各类型的槽孔也越来越多
越来小,何为槽孔(Slot Hole)? 槽孔,顾名思义,就是不规则的钻孔。我们常规的普通DIP的封装的钻孔都是圆形的钻孔,但是实际生活过程

中,我们有些元器件的安装定位脚位是长方形或者椭圆形的,我们把此类称之为槽孔。

线路板槽偏如何解决

生产过程中经常出现槽偏的现像,特别是当槽长小于2倍的槽宽时称为短槽。(如:槽长1.0mm,槽宽0.6mm)


1:短槽按普通加工方式会出现什么问题呢?

使用普通钻孔模式,断钻的情况会很多,同时也会导致钻出的槽孔变形,呈现狗牙状,且槽会短于客户的设计(如下图)


2:原因分析

由于钻机主轴的旋转方向是顺时针,加工第二个钻孔时将受到不对称的反作用力,导致向逆时针方向偏斜.


3:解决的办法

1. 建议客户设计时将槽加长,使槽长是槽宽的2倍以上;(部分设计是无法改长槽的,此办法无法适用所有的情况)

2. 生产时使用较短刃长的槽刀,减低下刀速度,减少叠层数;(此办法能减少偏斜的程度,但是槽刀翻磨次数降低,产能和成本面临双重

压力)

3. 先用小的锣刀先加工一遍;(此办法只适用于0.8MM以上的槽宽,且多一道工序,周期延长,成本增加)

4. 从工艺角度优化钻孔流程设计,在槽孔两端预先钻孔(引导孔),减少非对称力。引导孔直径等于槽长减去0.15MM

后再除于2。(此方式槽偏斜程度最小,成本最低,是目前解决短槽钻偏的最佳办法)
