电路板行业中经常接触到的一些专业名词解说
2020-02-19
浏览次数:683
分享到:

Test Coupon: 俗称阻抗条

是用来以 TDR来测量所生产的 PCB电路板的特性阻抗是否满足设计的要求,一般要控制的阻抗有单端线和差分对两种情况,所以 test coupon 上的走线线宽和线距(有差分对时)要与所要控制的线一样,最重要的是测量时接地点的位置。

金手指电路板

金手指电路板是用来与连接器弹片之间的连接进行压迫接触而导电互连.之所以选择金是因为它优越的导电性及抗氧化性.你电脑里头的内存条或者显卡版本那一排金灿灿的东西就是金手指电路板了。

硬金,软金

电镀软金是以电镀的方式析出镍金在电路板上,它的厚度控制较具弹性。一般则用于COB(Chip On Board)上面打铝线用,或是手机按键的接触面,而用金手指或其它适配卡、内存所用的电镀金多数为硬金,因为必须耐磨。

硬金及软金的区别,是最后镀上去的这层金的成份,镀金的时候可以选择电镀纯金或是合金,因为纯金的硬度比较软,所以也就称之为「软金」。因为「金」可以和「铝」形成良好的合金,所以COB在打铝线的时候就会特别要求这层纯金的厚度。

通孔:Plating Through Hole 简称 PTH

铜箔层彼此之间不能互通是因为每层铜箔之间都铺上了一层绝缘层,所以他们之间需要靠导通孔(via)来进行讯号链接,因此就有了中文导通孔的称号。

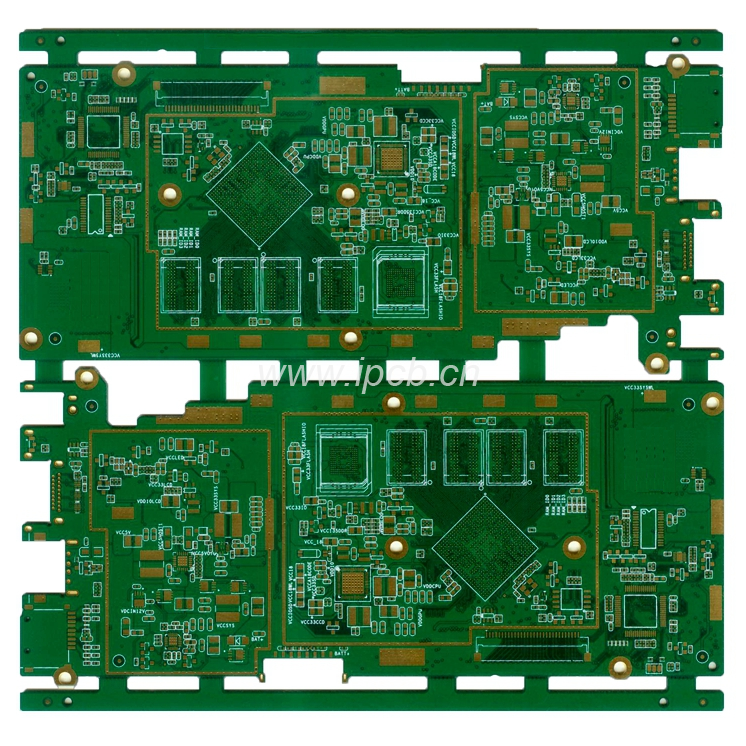

六层交叉埋盲孔电路板

通孔也是最简单的一种孔,因为制作的时候只要使用钻头或激光直接把电路板做全钻孔就可以了,费用也就相对较便宜。

盲孔电路板:Blind Via Hole(BVH)

将PCB电路板的最外层电路与邻近内层以电镀孔连接,因为看不到对面,所以称为「盲孔」。为了增加PCB电路板层的空间利用,应运而生「盲孔」工艺。

盲孔位于电路板的顶层和底层表面,具有一定的深度,用于表层线路同下面内层线路的连接,孔的深度一般有规定的比率(孔径)。

埋孔电路板:Buried Via Hole (BVH)

埋孔电路板,就是印制电路板(PCB)内部任意电路层间的连接,但没有与外层导通,即没有延伸到电路板表面的导通孔的意思。
