PCB电路板生产过程中废水处理方法流程
2019-10-31
浏览次数:1512
分享到:

       本创造牵涉到一种废水的处置办法,具体牵涉到一种PCB电路板生产废水的处置办法,其工艺步骤主要是:将各工序的废养分类使聚在一起,酸析去除废水中的有机化合物,而后调节废水的pH值到2~4之间施行曝气微电解反响电解有机化合物和置换废水中的金属离子;电解后的废水中参加碱和絮凝剂,并将金属和有机化合物以沉淀和絮凝物的方式滤除,过淋后的废水调试pH值到6~9之间施行生化处置分解残存的污染物,生化处置后的废水施行泥水离合,清液即可达到标准排放。该处置办法将各出产工序的废水集中一统处置,不止工艺成熟靠得住,能管用净化废水,且整个儿流程简单紧凑密切,易于操作、管理和减低运行成本。

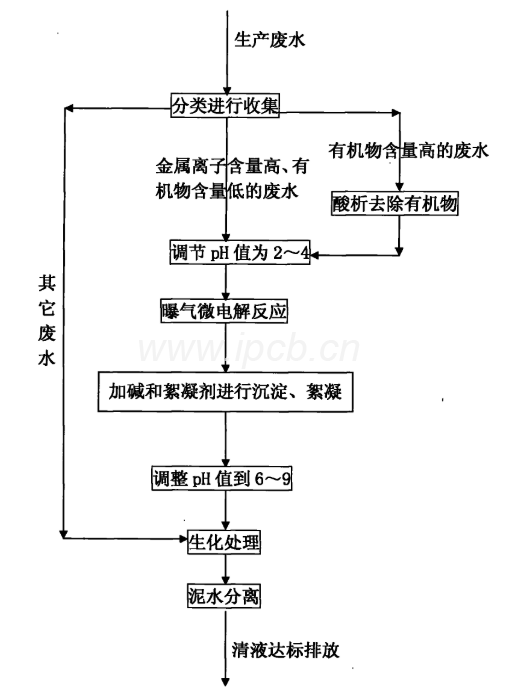

PCB电路板生产处理废水的流程



      1、 一种PCB电路板出产废水的处置办法,其步骤为:

    a、将各工序的废水施行分类使聚在一起;

    b、对有机化合物含量高的废水施行酸析处置,去除那里面的有机化合物;

    c、将酸析后的废水和金属离子含量高、有机化合物含量较低的废水都调节pH值到2~4之间;

    d、经步骤c处置后的废水施行曝气微电解反响;

    e、向电解后的废水中加碱和絮凝剂,并去掉除掉生成的沉淀物和絮凝物;

    f、将去除絮凝物和沉淀物后的废水调试pH值到6~9之间;

    g、将pH值在6~9之间的废水和其他废水一块儿施行生化处置;

    h、将生化处置后的废水施行泥水离合,清液达到标准排放。

    2.依据权益要求1所述的一种电路板出产废水的处置办法,其特点标志在于:所述的废水在处置之前先施行过淋。

    3.依据权益要求1所述的一种电路板出产废水的处置办法,其特点标志在于:将所述的步骤e和步骤h中离合出的事物施行压滤,滤液再施行步骤g的处置。

  4.依据权益要求1所述的一种电路板出产废水的处置办法,其特点标志在于:将所述的步骤b中离合出来的有机化合物以及后续步骤中离合出来的污泥、沉淀等施行无坏处置。

  5.依据权益要求1所述的一种电路板出产废水的处置办法,其特点标志在于:所述的步骤b和步骤c中所参加的酸为H2SO4,废水的pH值为3。

  6.依据权益要求1所述的一种电路板出产废水的处置办法,其特点标志在于:所述的曝气微电解反响在曝气微电解反响器内施行,曝气微电解反响器内的填料为废铁屑和活性炭,铁屑与活性炭的品质比为1~3∶2。

  7.依据权益要求1所述的一种电路板出产废水的处置办法,其特点标志在于:所述的步骤e中参加的碱为Ca(OH)2,废水的pH值在9~10之间,所参加的絮凝剂为PAM絮凝剂。

  8.依据权益要求6所述的一种电路板出产废水的处置办法,其特点标志在于:所述的铁屑与活性炭的品质比为1∶2。

  9.依据权益要求1所述的一种电路板出产废水的处置办法,其特点标志在于:所述的步骤f中,调试废水的pH值在7.5左右。

  文字说明

  一种电路板出产废水的处置办法

  技术领域

  本创造牵涉到一种废水的处置办法,具体来说本创造牵涉到一种PCB电路板生产废水的处置办法。

  环境技术

  电子电器产业是国民经济的支柱产业之一,PCB电路板是电子电器产品的基本器件,PCB电路板出产过程中萌生的废水如不施行管用处置将给背景带来严重污染。电路板出产废水中的主要污染物有:Cu2+、Ni2+、铜氨络离子、EDTA、油墨、感光膜、抗焊膜、铜粉、火山灰、酸碱及其它一点有机化合物;因为电路板出产工序较多,废水成分较为复杂,处置困难程度非常大。

  到现在为止,国内对于PCB电路板出产废水的处置,普通认为合适而使用分工序、分门类单独施行处置的工艺,具体就是:日后自电镀铜、电镀镍工序的电镀废水,认为合适而使用加碱中和或絮凝沉淀或离子交换等办法施行处置;日后自蚀板、化学沉铜等工序的络合废水,普通认为合适而使用在碱性条件下加Na2S絮凝沉淀的办法处置或离子交换法处置;对来自湿绿油、显影、脱膜等工艺的有机废液,主要先施行物化处置去除绝大多有机化合物后,再施行生化处置后达到标准排放;对来自酸洗、弱腐蚀等工序的综合废水,普通认为合适而使用加碱中和沉淀处置。

  因为现存工艺是将不一样工序萌生的废水作别施行使聚在一起和处置,这不止工艺流程长,设施投资大;并且操作复杂,对操作担任职务的人技能要求高,有弊于集中管理,废水处置的总体运行成本高。

  创造内部实质意义

  本创造的期于供给一种PCB电路板生产废水的处置办法,该处置办法不止能使废水获得管用处置和达到标准排放,并且工艺流程简单紧凑密切,易于操作和管理。

  为了成功实现上面所说的目标,本创造采取了如下所述的技术方案:一种电路板出产废水的处置办法,其步骤为:

  a、将各工序的废水施行分类使聚在一起;

  b、对有机化合物含量高的废水施行酸析处置,去除那里面的有机化合物;

  c、酸析后的废水与金属离子含量高、有机化合物含量较低的废水都调节pH值到2~4之间;

  d、经步骤c处置后的废水施行曝气微电解反响;

  e、向电解后的废水中加碱和絮凝剂,并去掉除掉生成的沉淀物和絮凝物;

  f、将去除絮凝物和沉淀物后的废水调试pH值到6~9之间;

  g、将pH值在6~9之间的废水与其他废水一块儿施行生化处置;

  h、将生化处置后的废水施行泥水离合,清液达到标准排放。

  依照本创造的处置办法,首先将各出产工序的废水按门类使聚在一起起来,而后向有机化合物含量高的废水中加酸施行酸析去除有机化合物,酸析后的废水与金属离子含量高的废水一块儿在酸性背景下施行曝气微电解反响,使那里面的长链、大分子的有机化合物开环短链,成为短链、小分子的有机化合物,以利后续生化处置,同时使那里面的络合物破络,金属离子被置换出来;电解后的废水加碱和絮凝剂施行絮凝、沉淀,就可以将废水中的金属和有机化合物以沉淀或絮凝物的方式去除,出水加碱调试到中性后与其他待处置废水一块儿施行生化处置,分解遗留的污染事物,而后行泥水离合后,清液可以达到标准排放。至于处置过程中离合出来的有机化合物、沉淀、絮凝物和污泥可以施行填埋处置或添加到燃煤中烧毁处置或作为农用肥料,基本成功实现了有害事物零排放。

  本创造的处置办法不止能管用处置电路板出产过程中萌生的废水,并且所认为合适而使用的曝气微电解反响、絮凝、沉淀、生化处置等都是成熟靠得住的工艺,便于操作和管理;最关紧的是本创造是将各出产工序的废水集中一统处置,整个儿处置过程认为合适而使用同一工艺、同一套设施,不止要得整个儿流程简单紧凑密切,易于操作和管理,并且可以减低设施投资成本和运行成本。
