金属芯 PCB 完整工程指南：从热设计真相到投产避坑手册

提到金属芯PCB（MCPCB），很多工程师的第一反应是 “散热好”，第二反应是 “比 FR-4 贵”。这两点都没有错，但如果你对它的理解止步于此，在实际项目落地时大概率会遇到两个问题：要么选错规格导致成本翻倍，要么投产时被工厂退回图纸。

我们是爱彼电路(iPcb)，一家专注于高精密 PCB 研发与生产的高科技制造企业。我们每天都在处理金属芯PCB设计与制造中的各种实际问题。这份指南不谈虚的，只聚焦工程师真正关心的核心：材料决策的逻辑、可制造性约束的边界，以及那些让项目少走弯路的关键细节。

1. 决策前必读：你的项目真的需要用到金属芯 PCB 吗？

很多工程师找到我们，第一句话就是 “我们要散热，做个铝基板”。这很可能意味着成本翻倍和工艺受限，但问题未必真有这么严重。

一个可操作的判断逻辑是先做一个热预算估算：

常规 FR-4 板（2oz 铜厚、合理覆铜面积）在自然对流条件下，从结到环境的总热阻大致在 15-25°C/W 这个量级（此为典型设计的示例估算，具体需依据实际设计仿真确认）。假设你的功率器件允许的最高结温是 125°C，环境温度按照 55°C 保守估算，那么允许的温升空间是 70°C。除以热阻 20°C/W，意味着单个功率器件在理想覆铜设计下大约能承受 3.5W 左右的持续功耗。

如果板上热点区域的功率密度超过了这个范围，或者多颗功率器件紧密排列导致热耦合严重，这时候才应该认真考虑金属芯印刷电路板方案。在此之前，值得先检视一个中间方案：FR-4 加厚铜（3oz-4oz）配合底部导热垫和金属背板，在很多场景下能解决 80% 的散热需求，成本却只有 MCPCB 的 60-70%。只有当这个方案的仿真结果仍然无法满足热预算时，切换到 MCPCB 才是正确的决策。

2. 热管理盲区：为什么介电层才是真正的散热瓶颈？

谈金属芯 PCB散热，很多人的注意力都在 “芯” 上 —— 是铝还是铜？但实际的热传导路径中，真正的瓶颈通常是中间的绝缘介质层。

结构很简单：顶层铜电路 → 中间绝缘介质层 → 底部金属基。热量从功率器件的焊盘向下传导，必须穿过这一层介质才能到达金属芯。

这里有一个容易被忽略的事实：普通 FR-4 的导热系数约 0.3 W/m・K，而常规 MCPCB 介质层的导热系数通常在 1-3 W/m・K 的范围内，高导热型可以做到 5-8 W/m・K。而铝基的导热系数是 138-205W/m・K，铜基高达 385W/m・K。可以看到，介质层的导热能力比金属基低了两个数量级。这意味着热量在穿过介质层时，会遇到整个热链路中最大的阻力。

实际项目中的优化方向很明确：

• 优先关注介质层的导热性能：将介质层从 1 W/m・K 升级到 3 W/m・K，对系统整体热阻的降低效果，远比把铝基换成铜基更明显。

• 介质层厚度是关键变量：热阻与厚度成正比，在满足耐压要求（通常 500V-1500V AC）的前提下，介质层越薄越好。75μm 和 150μm 的介质层，热阻差一倍，这个数字比换材料更直接。

• 介质材料选择依据：常规型号以导热环氧树脂为主，导热系数 1-2 W/m・K，成本适中；高端型号采用导热陶瓷填充聚合物体系，导热系数 3-8 W/m・K，成本相应上浮，适用于功率密度较高的场景。需要根据实际热预算和成本约束综合考虑。

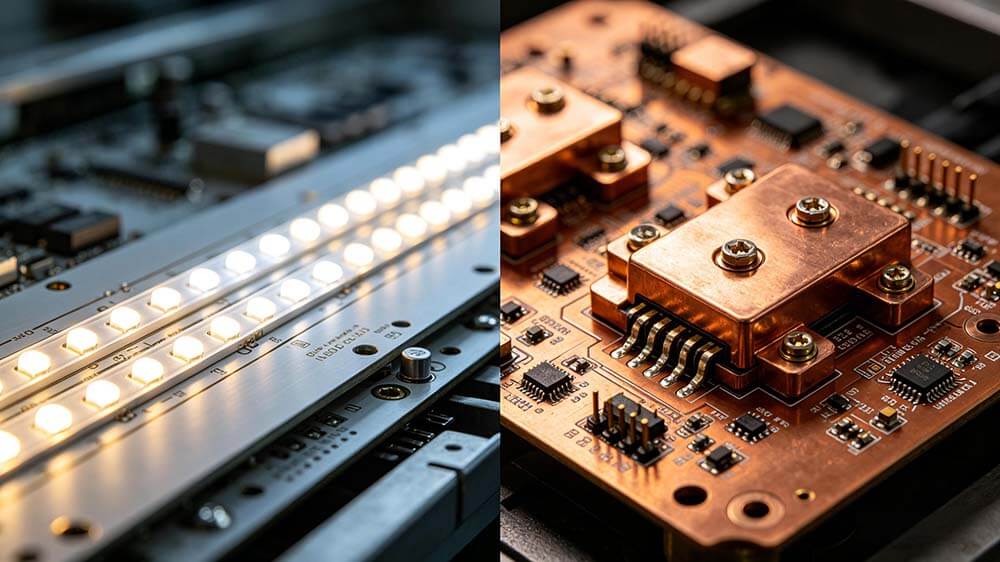

3. 铝基、铜基怎么选？一个可量化的决策模型

不要再简单地看导热系数表了。我们的经验是：功率密度决定材料选择的下限，而机械应力、CTE 匹配和成本决定上限。

以下是结合工程实践整理的选型参考框架：

对于铝基 MCPCB，其适用功率密度上限大约在 2-3 W/cm²。典型应用包括 LED 照明（灯条、筒灯、路灯模组）、中小功率 DC-DC 电源模块、汽车照明系统等日常热管理场景。

当单点功率密度超过 3 W/cm²，或者板上总功耗较大且集中时，铝基的散热能力会趋于极限，此时铜基 MCPCB 是更合理的选择。铜基的适用上限大约在 5-8 W/cm²，典型场景包括大功率 IGBT/MOSFET 功率模块、大功率 LED 阵列、车载充电机和 DC-DC 转换器等。

对于超过 8 W/cm² 的极端工况，则需要铜基搭配高导热介质层，并可能需要配合主动散热（风冷或液冷），这类场景常见于服务器电源、射频功放模块、激光器驱动等领域。

除了散热，还需要考虑另一个关键因素 —— 热膨胀系数匹配。如果你的板上需要直接焊接大功率陶瓷基板或裸芯片，铜基的 CTE（约 17 ppm/°C）比铝基（约 23 ppm/°C）更接近陶瓷材料，焊接热应力更小，长期可靠性更好。这也是我们经常提醒客户的一环。

4. 设计避坑指南：工程师必须面对的物理约束

最让工程师头疼的，不是散热算不准，而是画好的板子被工厂退回说 “做不了”。金属芯PCB有几个刚性约束，必须在设计启动前就装在心里。

单层布线是常态

绝大多数 MCPCB 是单层板，金属芯的存在意味着你不能像 FR-4 那样打导通孔实现层间互连。所有的元件和走线都必须在同一层上完成。这很考验布局功力，但也不是没有技巧。

大电流路径优先原则

功率电路走线必须尽可能短且宽，将 IR 损耗降到最低。如果必须交叉，只能使用 0 欧电阻或跳线来 “搭桥” 跨越，而不能打孔穿层。

热源分散分布

把所有高发热器件扎堆放在一起是大忌，会导致局部热点。正确的做法是根据热仿真结果，将功率器件均匀分布在板面，让整板温度梯度尽量平缓。

环形环设计需考虑单层限制

单层板意味着 PTH（镀通孔）仅限于元件引脚孔，需预留足够的环形环余量以防止钻孔偏移导致断路。我们通常建议环形环不低于 0.2mm，具体依据铜厚调整。

我们的建议是 —— 尽早做 DFM 评审。在你完成布局布线初稿后，把设计文件发给工厂做一次可制造性评估，远比画完所有细节再返工高效得多。

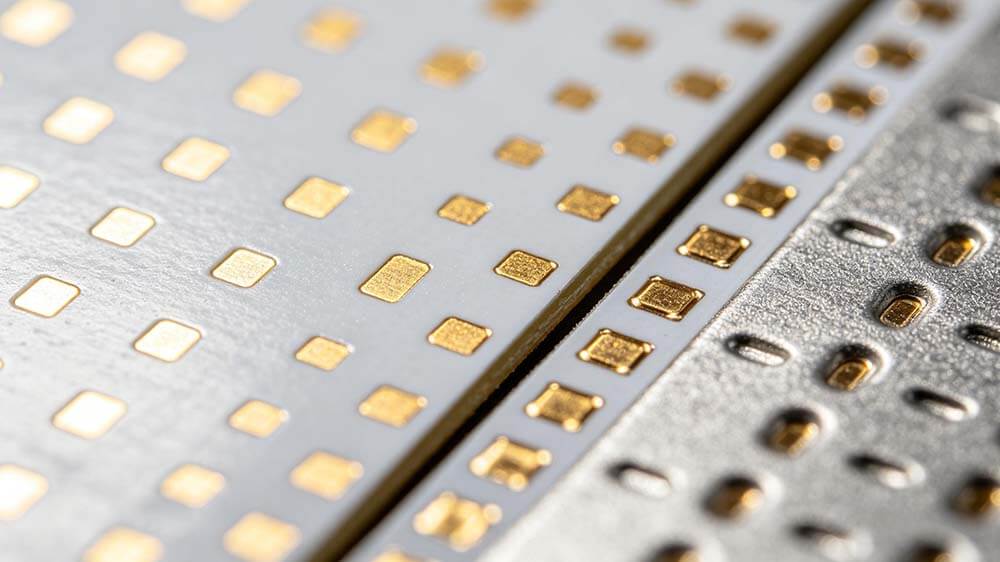

5. 容易被忽略的投产细节：阻焊、表面处理与钻孔

这些细节常常在设计文档的备注栏里被一笔带过，但在实际生产中，它们直接决定了成品的性能和良率。

阻焊颜色的选择逻辑

为什么 90% 的金属芯 PCB都是白色的？原因有两层：其一，白色阻焊在 LED 应用中能有效提高光反射率，减少光损；其二，从热辐射角度，浅色表面的热发射率略高于深色表面，对散热有微弱的辅助作用。但白色阻焊也有代价 —— 在长期高温和紫外照射下，比绿色更容易出现肉眼可见的黄变。因此，户外灯具或对颜色一致性要求严苛的产品，我们通常会提醒客户评估这一风险。

表面处理的适用场景

对于需要焊接大功率器件的 MCPCB，化学沉金是更推荐的选择。沉金表面极其平整，共面性好，这对于保证大功率元件的底部焊盘 100% 接触导热至关重要 —— 任何一个微小空隙都会成为热阻点。喷锡虽然成本略低，但表面存在微米级的不均匀度。OSP 更便宜，但在不平整的焊盘上容易导致热接触不均匀，且保存周期较短。当然，如果只是普通功率 LED 灯条这类对热接触要求没那么极端的场景，喷锡也完全够用。

钻孔与锣边的工艺特殊性

MCPCB 尤其是铜基板，对钻头和锣刀的磨损远大于普通 FR-4。铜的延展性会导致钻污和毛刺，需要使用专门的刀具参数和进退刀策略。铝基板相对好加工，但铝屑粘刀的问题需要工艺经验来控制。这些背后都是成本和质量的关键控制点。

写在最后

一份好的 MCPCB 设计，不只是算对散热，更是提前避开了投产后才会发现的坑。
