高频电路板材料之铜箔概述
2021-08-31
浏览次数:70
分享到:

大多数罗杰斯的高频电路基板都要用到铜箔,在高可靠性的应用中,选择恰当的铜箔可以为电路提供最佳性能

铜箔有多种不同的类型,比如存在重量(厚度)的差异,以及不同铜箔之间的特性也各不相同。了解它们之间的差异,可以帮助工程师在不同的应用环境下,选择正确的铜箔类型


铜箔制造工艺

标准电解铜箔在

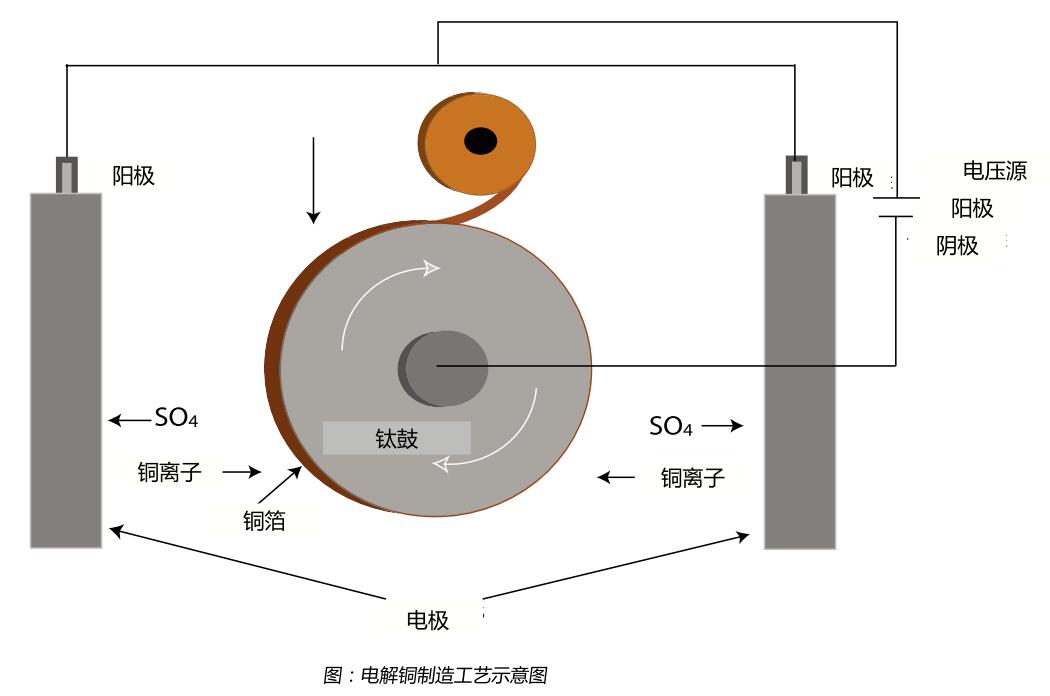

电解铜箔的制造工艺中,铜箔是从含铜离子化学溶液中沉积到旋转的钛鼓上形成的。钛鼓与直流电压源相连,其中电源阴极连接到钛鼓上,阳极浸没在铜电解质溶液中。当施加电压时,钛鼓以非常慢的谏度旋转,铜溶液里面的铜离子在电流的牵引下就会慢慢地沉积到钛鼓的阴极表面。钛鼓的內侧铜表面是较光滑的,而另一侧的铜表面相对而言较粗糙。钛鼓转动速度越慢,沉积的铜就会越厚,反之亦然。铜箔的光滑面和粗糙面在经过不同的处理流程后,就可以适用于印刷电路板的制作了。铜箔经过工艺处理后,可以增强铜与介质材料之间的结合力。另一个优点是,可以减缓铜的氧化来起到抗变色的作用




压延铜箔

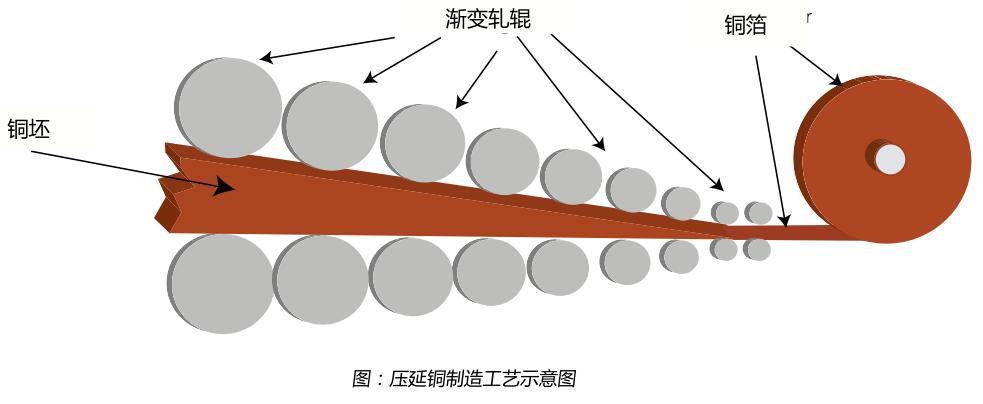

压延铜箔是通过连续冷轧操作制成的。从纯铜坯料开始不断碾轧缩减厚度并延长长度。其表面的光滑程度取决于轧机的状态


电阻铜箔在电解铜箔的粗糙面涂覆金属或合金,起到电阻层的作用。接下来就可以用镍颗粒粗化电阻层。反转铜箔和 Lo Pro铜箔反转铜箔是将电解铜箈的光滑面进行处理。其过程是在光湑表面迸行-层薄处理,将光湑表面变粗糙。目的是提髙铜箔与电介质之间的结合力,并且增加铜箔的耐腐蚀性。在与介质材料结合压合成层压板时,经过处理的铜箔表面将被层压到电介质材料上处理以后的铜面仍会比较光滑,而粗糙面仍旧非常粗糙。这是相对于标准电解铜的一个优势,在电路加工压干膜前之前,外层的粗糙面不需要再做其它仼何机械或化学方面的处理。因为它本身的粗糙度已经足以保证干膜的附着力。对于 Loro铜箔,就是在反转铜箔的处理面增加了一层薄薄的粘合剂,形成了一个粘合性增强的物理层。与反转铜箈-样,经过粘合剂处理的面将与介电层相压合,可以获得更好的结合力。罗杰斯的R○4000系列材料就是采用 Loro铜箈的线路层压板。



电阻铜箔

在电解铜箔的粗糙面涂覆金属或合金,起到电阻层的作用。接下来就可以用镍颗粒粗化电阻层。


反转铜箔和 Lo Pro铜箔

反转铜箔是将电解铜箈的光滑面进行处理。其过程是在光湑表面迸行-层薄处理,将光湑表面变粗糙。目的是提髙铜箔与电介质之间的结合力,并且增加铜箔的耐腐蚀性。在与介质材料结合压合成层压板时,经过处理的铜箔表面将被层压到电介质材料上处理以后的铜面仍会比较光滑,而粗糙面仍旧非常粗糙。这是相对于标准电解铜的一个优势,在电路加工压干膜前之前,外层的粗糙面不需要再做其它仼何机械或化学方面的处理。因为它本身的粗糙度已经足以保证干膜的附着力。


对于 Loro铜箔,就是在反转铜箔的处理面增加了一层薄薄的粘合剂,形成了一个粘合性增强的物理层。与反转铜箈-样,经过粘合剂处理的面将与介电层相压合,可以获得更好的结合力。罗杰斯的R○4000系列材料就是采用 Loro铜箈的线路层压板。


晶体结构电解铜的昰体颗粒在铜箔的Z轴上纵冋生长。通常,电解铜箈的截面寳易看到具有尖桩栅栏的外观,并具有垂直于铜箈平面的长昰体边界。压延铜的铜皛体结枃在由铜块碾轧操作过程中被

破坏了。它们的昰体结枃比电解铜昰体小,具有不规则的球形形状并且几乎平行于铜箔表面


铜箔粗糙度测量

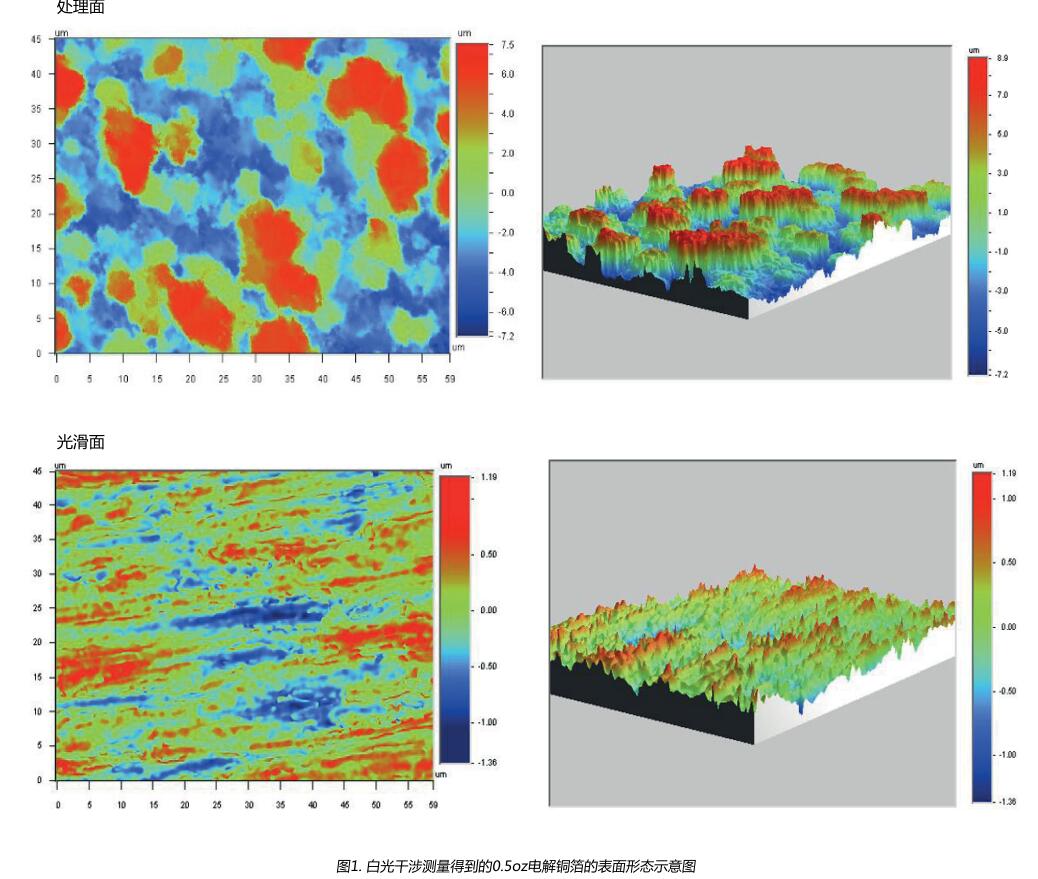

铜箔表面的粗糙度可以通过机械的或光学的方法来测量。许多文献中都提到“Rz(峰谷),这是因为它通过机械方式的测量仪来测量得到。然而,根据我们的经验,通过非接触式白光干涉测量法测量到的铜箔表面的Sq(RMS)粗糙度与实际的导体损耗更一致。图1显示了使用非接触式白光干涉仪测量的罗杰斯PTFETMM层压板上使用的0.5oz电解铜箔的表面特征。表1显示了罗杰斯层压材料上使用的铜箔类型以及典型的粗糙度信息。最新的一项硏究(参考文献7)表明,“上表面”粗糙度与介质面具有完全不同的结构,它对传输线导体损耗几乎没有影响。

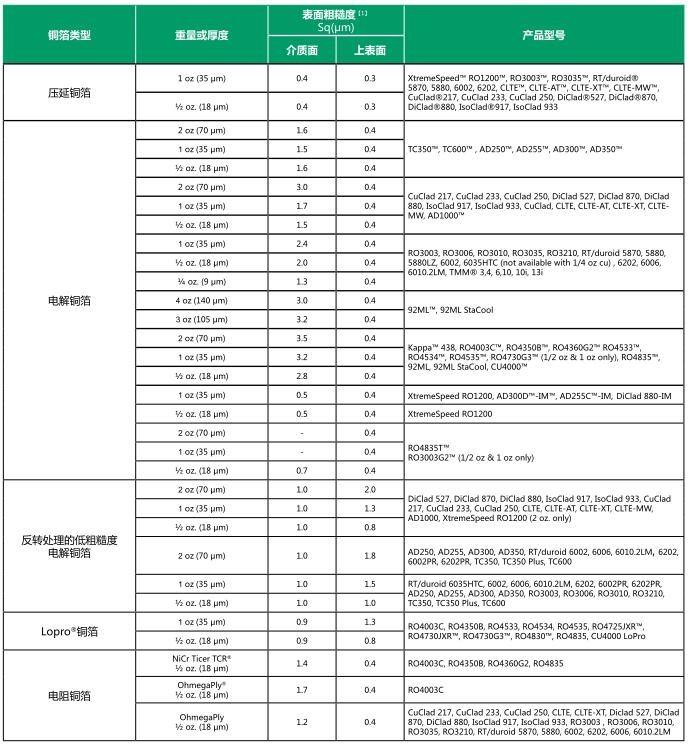

如表1所示,是使用光学测量仪测得不同厚度的电解铜箔和压延铜箔的粗糙度数据。表中还提到了罗杰斯公司的哪种层压板使用了哪种的铜箔类型。可以看到,压延铜是最光滑的铜箔


层压板的电性能

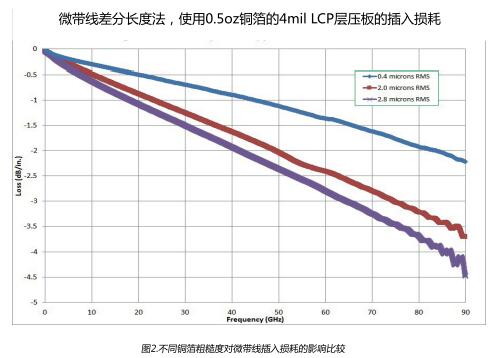

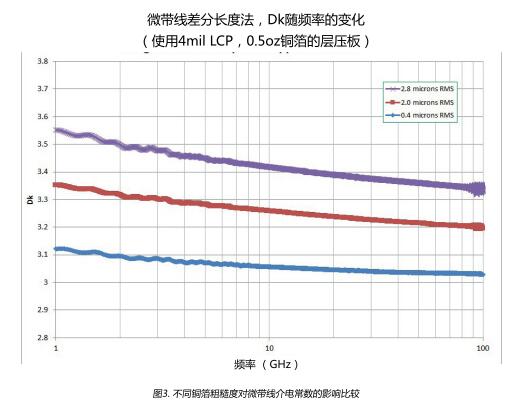

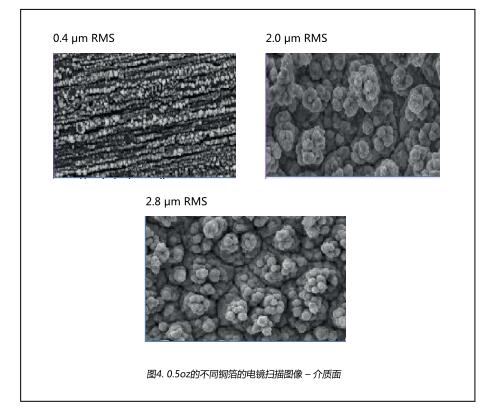

在波导中,导体的表面粗糙度对导体损耗有着显著的影响,这一点在微波工程的早期就已经被人们所熟知。1949,S.P.Morgan(参考文献1)发表的数值模拟结果表明导体表面粗糙度可导致导体损耗成倍增加。 Hammerstad Jensen(参考文献2) Morgan的模型和数据与微带设计方法结合起来。Hαυ的模型成为计算表面粗糙度对导体损耗影响的“教科书″(参考文献3)式的方法。随着使用更髙频率和更薄层压板,硏究发现Hα模型明显低估了表面粗糙度对导体损耗的影响(参考文献5,6)Hal- Huray"模型(参考文献4)是从“第一原则”分析发展而来,最近已经被商业仿真设计软件采用。根据我们的经验,通过适当调整输入参数,Hal- Huray”模型可以更准确预测不同层压板厚度和频率范围内的导体损耗。“Hal- Huray”模型已被纳入罗杰斯公司的阻抗和损耗计算器软件(MwM)中。我们目前正致力于开发最好的“HalHuray”输入参数来模拟罗杰斯的层压板性能。请在线査看罗杰斯官网的攴持中心或联系您所在地区的罗杰斯销售工程师来获取最新信息。罗杰斯对铜箔的硏究(参考文献5,6,7)还表眀,铜箔粗糙度会影响传播常数,比较粗糙的铜箔表面会导致有效介电常数明显增加。图3显示了在4mi液晶聚合物层压板(LCP),分别使用Sq值在0.4um28um的铜箔,50欧姆传输线的介电常数情况。可以看到具有最大粗糙度铜箔的电路的Dk增加近10%。在“ Hall-huray"模型中没有考虑到铜箔粗糙程度对相位响应的影响铜箔表面粗糙度对插入损耗的影响非常明显(如图2)。在90GHz,4mi厚的液晶聚合物(LCP)层压板、压延铜箔(蓝线)制成的50欧姆传输线的插入损耗汋2.2dB/iηch,该性能几乎与完全光滑的铜箈导体的模型完全相同。在相同的基板上采用标准电解铜箔,Sq值为2.oum,插入损耗增大为3.7dB/inch。图4显示了图2中所示数据的导体的铜箔表面粗糙度的形态。

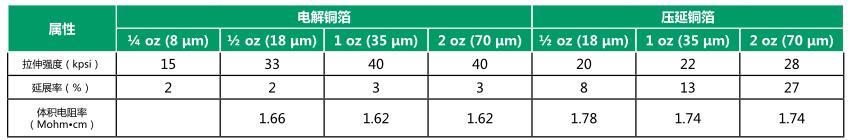

层压板的机械性能A.抗热冲击性在某些快速热循环的极端条件下,电解铜箔在较窄的导体中可能岀现热应力裂纹。但在同样的条件下,压延铜的抗裂性会有显著的提高。虽然电解铜箈有更大的拉伸强度和延展性,但压延铜箔在达到永久变形前具有更好的弹性延展性。B.铜箔结合力由于树脂与金属的粘合主要是靠杋械粘合,因此层压板的铜箔结合力大小与处理过的铜箈表面粗糙度直接相关。C.带状线结构的粘合(聚四氟乙烯基板)SEM照片显示了不同铜箔类型和铜箔蚀刻后的介质表面之间的形貌和粗糙度的差异。如果电路板是粘接的,则对于电解铜箈而言,无需对电介质表面进行钠或等离子处理,但前提是要注意保护好表面。然而,对于压延铜电路板,由于其较小的铜箔表面粗糙度将导致比较差的机械结合力,因此表面处理对于可靠的粘接组装是必要的。附录两种不同类型铜箈的不同制造方法导致了电气和机械性能的差异。表2中列出了其主要差异。
