  • 聚四氟乙烯(PTFE)微波板F4BM-265

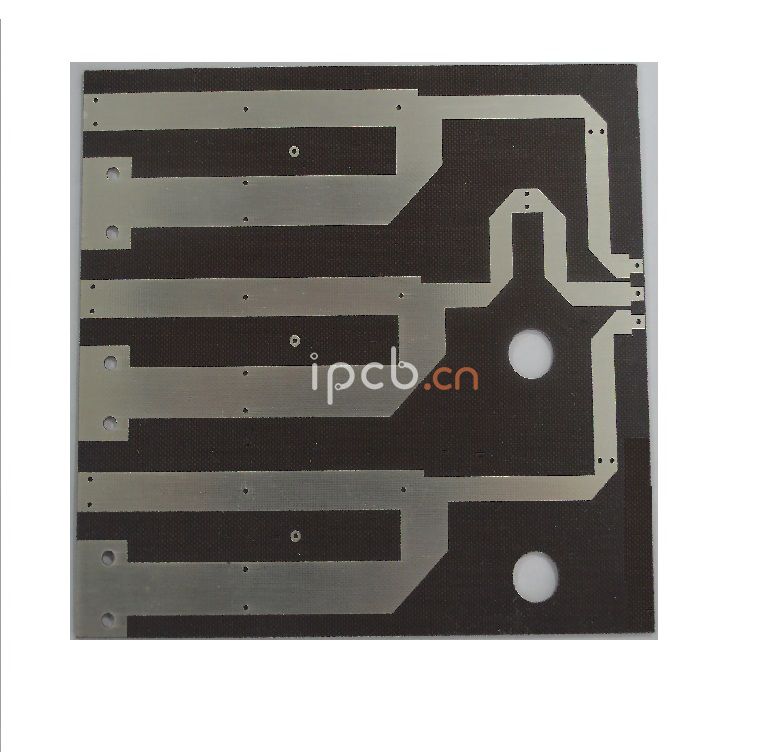

    聚四氟乙烯(PTFE)微波板F4BM-265

    品    名:聚四氟乙烯(PTFE)高频板
    板    材:F4BM-2
    板    厚:2.1mm
    层    数:2层
    介电常数  : 2.65
    介质厚度:2.0
    Tg:260
    导 热 性 :0.8w/m.k
    铜    厚:1oz
    表面工艺:化学锡
    用    途:微波天线

    产品详情 技术参数

    微波天线的分类:

    微波天线按安装方式分:挂式天线和座式天线二种微波天线。

    按电气特性分:标准天线和高性能天线二种微波天线。

    标准天线和高性能天线的区别是高性能天线的前后比比标准天线大,一般大10dB以上;


    (1)天线的发射或接收方向应尽量避开障碍物:例如楼房、铁塔、桥梁等高大建筑物,以免因电磁波反射、折射造成对通信极易产生影响的多径干扰。

    (2)天线架设地点应尽量远离干扰源:例如高压线、飞机航线、人口稠密区、公路等,减少或避免可能产生的对微波通信的干扰;也尽可能减少微波通信系统对外界的干扰。

    (3)天线应尽量架设在附近的置高点:根据微波传输的特点,这样可以增加通信距离,并可以获得相对较好的通信质量。

    (4)如有几副天线同在一个铁塔上工作,应特别注意它们之间左右和上下的间距以及工作频率,以防相互耦合影响系统性能。

     聚四氟乙烯板材优点:

    1)、耐高温——使用工作温度达250℃。

    2)、耐低温——具有良好的机械韧性;即使温度下降到-196℃,也可保持5%的伸长率。

    3)、耐腐蚀——对大多数化学药品和溶剂,表现出惰性、能耐强酸强碱、水和各种有机溶剂。

    4)、耐气候——有塑料中最佳的老化寿命。

    5)、高润滑——是固体材料中摩擦系数最低者。

    6)、不粘附——是固体材料中最小的表面张力,不粘附任何物质,力学性能它的摩擦系数极小,仅为聚乙烯的1/5,这是全氟碳表面的重要特征。又由于氟-碳链分子间作用力极低,所以聚四氟乙烯具有不粘性。

    7)、无毒害——具有生理惰性,作为人工血管和脏器长期植入体内无不良反应。

    8)、电性能佳——聚四氟乙烯在较宽频率范围内的介电常数和介电损耗都很低,而且击穿电压、体积电阻率和耐电弧性都较高。


    品    名:聚四氟乙烯(PTFE)高频板
    板    材:F4BM-2
    板    厚:2.1mm
    层    数:2层
    介电常数  : 2.65
    介质厚度:2.0
    Tg:260
    导 热 性 :0.8w/m.k
    铜    厚:1oz
    表面工艺:化学锡
    用    途:微波天线
