一篇了解PCB设计高频电路板布线注意事项的文章
2021-08-24
浏览次数:48
分享到:

高频电路板介绍
高频电路板是具有较高电磁频率的特殊电路板。一般来说,高频可以定义为1GHz以上的频率。其各项物理性能、精度、技术参数要求非常高,常用于汽车防撞系统、卫星系统、无线电系统等领域。

本实用新型提供的高频电路板在芯板的镂空槽的上下开口边缘处设置有可以阻挡胶水流动的筋条。这样就提供了芯板和芯板上下表面的覆盖物。贴合铜板时,胶水不会进入中空槽,即一压即可完成贴合操作。本实用新型的高频电路板与现有技术中可以通过二次压制完成的高频电路板相比,结构简单,成本低,易于制造。

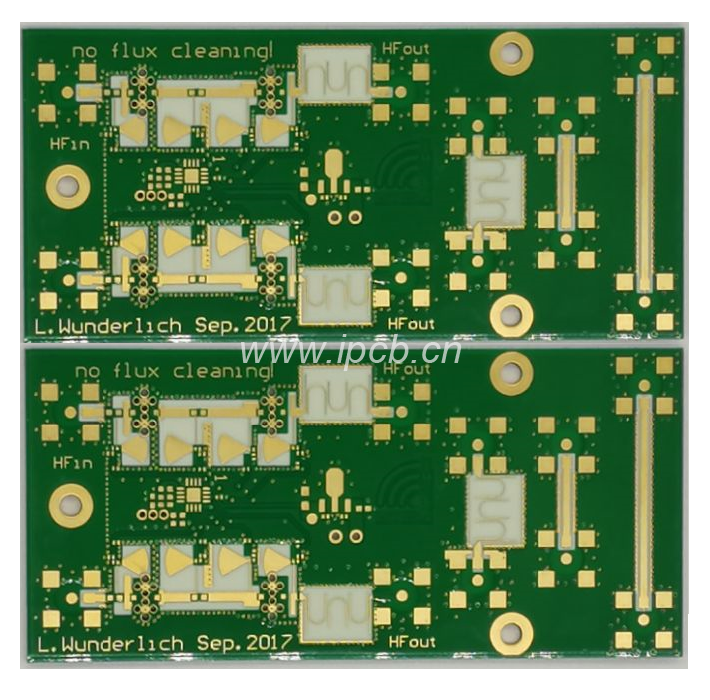

高频电路板

PCB设计高频电路板布线技巧
1. 高速电子器件引脚之间的引线尽量少弯曲

高频电路布线的引出线最好采用全直线,需要转弯。可以用45度折线或圆弧转弯。此要求仅用于提高低频电路中铜箔的固定强度,而在高频电路中则满足此要求。一个要求可以减少高频信号的外部发射和相互耦合。

2、高频电路器件引脚间的引线层交替尽量小

所谓“引线的层间交替越少越好”是指元件连接过程中使用的过孔(Via)越少越好。一个过孔可以带来大约0.5pF的分布电容,减少过孔的数量可以显着提高速度并减少数据错误的可能性。

三、高频电路器件引脚之间的引线越短越好

信号的辐射强度与信号线的走线长度成正比。高频信号引线越长,就越容易耦合到靠近它的组件。因此,对于时钟、晶振、DDR数据等信号,LVDS线、USB线、HDMI线等高频信号线都要求尽量短。

四、注意信号线平行近距离引入的“串扰”

高频pcb布线要注意信号线紧密平行走线引入的“串扰”。串扰是指未直接连接的信号线之间的耦合现象。由于高频信号以电磁波的形式沿传输线传输,信号线将起到天线的作用,电磁场的能量会在传输线周围发射。由于信号之间电磁场的相互耦合,会产生不需要的噪声信号。称为串扰(Crosstalk)。 PCB层的参数、信号线的间距、驱动端和接收端的电气特性、信号线端接方式等都会对串扰产生一定的影响。因此,为了减少高频信号的串扰,接线时要求尽量做到以下几点:

(1)如果几乎无法避免同层平行布线,则在相邻的两层中,布线方向必须相互垂直;

(2)在布线空间允许的情况下,在串扰比较严重的两根线之间插入地线或地平面,可以起到隔离和减少串扰的作用;

(3)当信号线周围的空间存在时变电磁场时,如果无法避免平行分布,可以在平行信号线的对侧布置大面积的“地”,以大大提高减少干扰;

(4)在数字电路中,通常的时钟信号是边沿变化快的信号,具有较高的外部串扰。因此,在设计时,时钟线周围应有地线,并应多使用地线孔,以减少分布电容,从而减少串扰;

(5)对于高频信号时钟,尽量使用低压差分时钟信号和包地方式,注意地打孔的完整性;

(6)在布线空间允许的前提下,增加相邻信号线的间距,减少信号线的平行长度,尽量使时钟线垂直于关键信号线而不是平行。
