交通工具雷达的未来发展方向:面向79GHz频段
2021-01-21
浏览次数:113
分享到:

监视检测不凡的新一代雷达

道路交通碰撞已经变成全世界一大挑战,因为这个该研讨旨在征求增长道路安全的形式。

基于雷达的操纵匡助系统系统已经投入运用,到现在为止主要是一点舒服安逸性功能,例如自适合巡逻航行扼制、碰撞预警系统、视网膜上不能接受光刺激的点监控、变道匡助、后交错交通预警和备用泊车匡助系统。这些个系统没有疑问在一定程度上增长了安全性,不过,现时技术的进展仅带来了主动安全功能,例如碰撞缓和冲突系统和弱势道路运用者监视检测。

为了供给这些个可以保证车辆安全的重邀功能,各系统务必能够更加清楚地区别道路上的物体。为此,所需的带宽应当高于到现在为止所运用24GHz - 76GHz频带的窄带频率。

带宽较宽厚温和功率限止高有助于增长辩白率和物体区别效果,他们对于诸如市区行人检验测定或半自动紧密制动等新功能来说是十分关紧的。

79GHz频带的优势

高频雷达系统合般具备令人满意的性能,由于他们更加靠得住和非常准确。这一点儿经过多个研讨获得了证明,那里面涵盖欧盟经过雷达干扰制约(MOSARIM)项目施行的“让全部人更加安全”研讨。

77GHz–81GHz频率范围(79GHz频带)的主要优势除开能够更好地区别物体外,雷达设施可以更小,一种技术可以用于多种应用,并且,因为所需发射功率较小,互相干扰的风险比较低。

更加清楚和正确的图像

多个物体假如显露出来在同一个距门内是很难施行区别的。在这种事情状况下,空间辩白率低,并且几个物体合成一体到一个虚拟物体上(见图1)。到现在为止运用的较窄带宽便会显露出来这种事情状况。假如在79GHz四周围运用较大的4GHz带宽,可以成功实现较高的空间辩白率,更强的物体区别有经验。

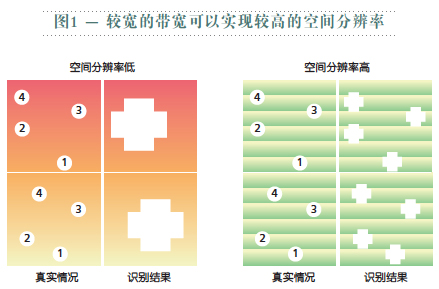

图1 —较宽的带宽可以实现较高的空间分辨率

高辩白率系统可以表决车辆是否将碰撞一个物体或靠近碰撞。低辩白率系统不正确预警的几率较高,有可能会失去一个大物体面前的小物体(见图2)。


图2―碰撞或侥幸脱险?在现实条件下测试空间分辨率


适合使用于各种应用的小规模设施和纯一技术

高频电路板的结构和接收天线的体积直接决定于于所运用的波长。办公频率越高,雷达设施的总大小就越小。这是一种线性的关系,它所萌生的最后结果是,一个办公在79GHz频带的设施比一个办公在24GHz频带的设施要小三倍。

到现在为止,交通工具雷达应用针对不一样的应用运用不一样的频率范围。经过运用一个公共的76GHz–81GHz技术平台,可以树立一个各个方面和灵活的系统。这要得开发过程更加容易,况且单独的传感器可用于多种用场。

欧盟的79GHz项目— 一个面向全世界性协调频率分配的举动

思索问题到运用79GHz的好处,许多人期望对77GHz到81GHz频率范围内用于交通工具雷达的局部施行全世界协调频率分配。技术的进步提高和各个国度或地区的支持将为ITU无线电通信部门和国际电器电工委员会(IEC)达圆成世界性协议铺平道路。

欧盟发起的79GHz项目牵涉到到各国开展的具体活动和一个资深专家组— 国际交通工具无线电管理资深专家组,旨在将79GHz频带用于交通工具雷达问题加快制订全世界性协议。

2004年,欧盟就其人员国和欧罗巴洲经济区(EEA)国度(冰岛、列支敦士登、瑞士和挪威)短程雷达设施运用79?GHz频带的协调问题经过了立法。在欧盟全部27私人员国以及归属欧罗巴洲邮政和电引信理大会(CEPT)人员的其它国度,运用77到81GHz范围频率办公的短程交通工具雷达遭受ETSI标准(EN302?264)的监视管理。在79?GHz频带送出信号的交通工具雷达设施既没有时候间限止,也没有其它操作上的限止,因为这个被准许在射电天体位置近旁施行办公(这种办公一般是被严禁的)。

其它国度在做啥子

作为CEPT的人员,白俄罗斯、格鲁吉亚、俄联邦、乌克兰、土耳其和巴尔干地区已经准许79GHz 频带用于交通工具高辩白短程雷达,有关的规定也大致相似于欧盟和ETSI的标准EN302?264。

在北美,美国联邦通信委员会(FCC)有希望对博世(Borch)企业于2012年五月提出的,相关在美国将79GHz频带用于短程雷达的申诉做出有帮助的裁决。在这以后,联邦通信委员会有可能宣布一个规则制订通知,提议美国,经过关于在未颁布允许证事情状况下,准许77-81GHz频带用于交通工具雷达应用的条例。在加拿大,大致相似的提议已经提交处理给加拿大工业部。

在拉美,巴西和阿根廷正在开始阶段的思索问题79?GHz频带用于交通工具短程雷达的问题。

在海湾国度,沙特阿拉伯和阿联酋正在思索问题实行有关的ETSI标准,而在阿曼,自2009年以来,79GHz频带已经分配售交通工具短程雷达,其功率限止与ETSI的标准相同。

在亚太地区,中国到现在为止对79GHz高辩白交通工具雷达没有规定,香港地区正在为此目的采取相应处理办法。为了认为合适而使用79GHz频带,大韩中华民国的国度无线电研讨机构正在准备修改订正立法。泰国的国度广播和电信委员会准备思索问题这个问题。马来西亚通信和多电视台委员会正在研讨将交通工具/超宽带频谱规划归入其标准无线电系统规划。在印度,79GHz频带未遭受管制。新西兰的无线电频谱管理机构正在思索问题认为合适而使用欧盟的方案。

新加坡是继欧盟人员国和全部其它CEPT国度在这以后第1个将79GHz频带用于短程雷达的国度(2007年实行)。在澳大利亚,澳大利亚通信和电视台当局已经对79GHz频带做出规定。东洋通产省已经对79?GHz频带用于高辩白率雷达做出规定。

投资于79GHz技术的企业

自欧盟2004年表决将79GHz频带用于交通工具短程雷达以来,各种项目已经开始工作。交通工具雷达芯片(RoCC)项目标参加者涵盖Daimler、BMW、Bosch、Infineon 和Continental企业。RoCC项目规划进一步研发应用于76-81GHz频带的基于硅片的雷达技术。其目的是大幅减低79GHz交通工具雷达传感器的成本,增长其价钱竞争有经验。79GHz传感器的主要成本因素是加工所需的层压材料和毫米波芯片以及微处置器本身。

法国已经经过法国政府投资的3个项目(RADARACC、ARPOD和RASSUR79)开展了相关79GHz超宽带短程雷达技术的开发办公,以补给PSA Peugeot Citron Automobile企业的办公。

很多企业已经对79GHz高辩白率雷达技术施行了数量多投资。那里面一点企业着力于各类应用的合成一体(例如碰撞前或视网膜上不能接受光刺激的点功能),施行投资的企业有TRW、Bosch、Continental、Denso和MAGNA。参加投资的雷达供应商涵盖Autocruise (TRW)、Fujitsu Ten和Hitachi。诸如Freescale、Infineon、UMS、ST Microelectronics和TriQuint等雷达毫米波芯片供给商同时也是投资者。由此看来,79GHz技术已基本经过证验,并且成本可以维持牢稳。

为达到推广目标,国际交通工具制作商团体(OICA)和欧罗巴洲交通工具供应商协会(CLEPA)已经设立了一个联手办公组,即世界交通工具无线电规则资深专家组,以增进用于装备交通工具的无线电系统的全世界频率协调。
