77GHz单芯片毫米波传感器可实现自动停车
2021-01-21
浏览次数:112
分享到:

您是否以前花时间在购物核心或杂货店寻觅泊车位,且期望可在入口处下车并自行泊车,特别是在降雨或气象极端很热的卑劣气象时?若您不需要四下里寻觅泊车位,将会节约多不多时间?(还是,假如无须付出代客停车服务,又可以节约若干钱?)。自动泊车将会迅疾度完成为事实,交通工具制作商们正在认为合适而使用毫米波(mmWave)雷达传感器成功实现自动泊车。

您有可能想晓得:围绕式摄像头和超引起听觉的振动波传感器是否已具有成功实现泊车的有经验?今日的传感器可供给泊车匡助,换句话说,司机还是务必依据传感器给出的反馈做出判断。因为这个,交通工具仍并非绝对自主。

自主泊车需求首先辨别空车位或“自由空间”,距离约为40米。这是它的“搜索标准样式”。一朝确认了一个开放空间,交通工具就需求机动进入了并停放,称为“泊车标准样式”。

为了成功实现自动泊车功能,传感器应能够在不论什么背景条件下,在宽视界范围内检验测定到其它车辆、路缘石和行人等从3厘米到超过40米的物体。毫米波传感器经过非常准确检验测定距离小于25厘米以的较小物体(例如从地面冒尖的金属棒)来帮忙成功实现此功能,这些个物体有可能尚不可以被其他感应标准样式管用感应到。毫米波传感器还可在各种气象和照明条件下接着运行。

传感器安装

在交通工具中安装传感器是当今的主要挑战。因为毫米波传感器可轻松安装在担保杠后面,车主无须在车身或底盘上打孔。毫米波能够无绊脚石地越过分子化合物塑料和担保杠等固体材料,因为这个,不管交通工具制作商或交通工具型号怎么样,都能成功实现安装标准化。与其它传感标准样式相形,在交通工具四周围成功实现360度感应有经验所需的传感器数目也少众多。环绕交通工具一周只需安装八个传感器,即可成功实现360度感应,如图1所示。

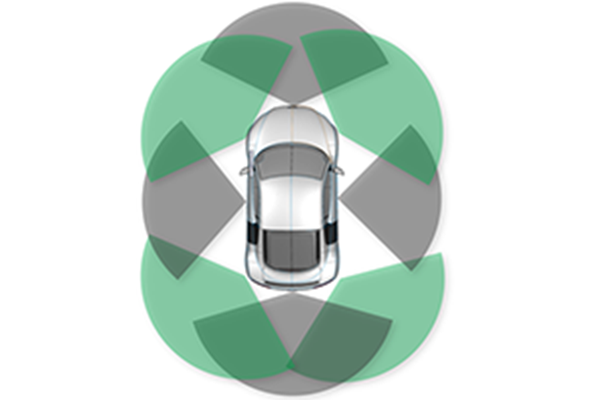

图1:毫米波传感器可交通工具四周围供给360度感应功能,成功实现自动泊车应用

图1:毫米波传感器可交通工具四周围供给360度感应功能,成功实现自动泊车应用

多标准样式传感器

经过从新利用现存的前后角形雷达(多标准样式)成功实现自动泊车。当交通工具处于操纵标准样式时,这些个传感器可用作视网膜上不能接受光刺激的点检验测定传感器或车道变换匡助传感器,可支持在80米的距离内检验测定其它车道中的交通工具。当交通工具处于搜索或泊车标准样式时,传感器的配备布置会动态变动,以便能够感应近距离的物体,40米到小于10厘米不等于,以合乎泊车应用的范围。车门的多标准样式绊脚石物检验测定传感器也可用于泊车应用。基于这些个特别的性质,毫米波传感器对最高级交通工具制作商越来越有吸万有引力。表1列出了将毫米波传感器用于自动泊车应用的优势。

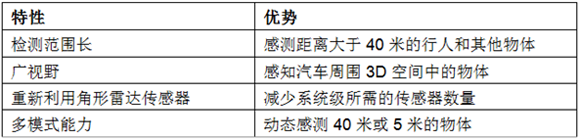

表1:将毫米波传感器用于自动泊车应用的系统级优势

表1:将毫米波传感器用于自动泊车应用的系统级优势

德州摄谱仪(TI)的AWR1843是一款77 GHz单芯片毫米波传感器,集成了数码信号处置、储存器和雷达加速单元,可成功实现自动泊车应用,如图2所示。

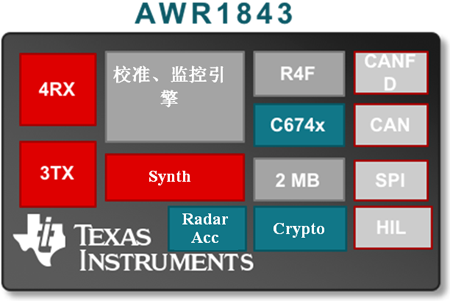

图2:AWR1843泊车芯片的组件

图2:AWR1843泊车芯片的组件

表2展览了AWR1843的应用优势:

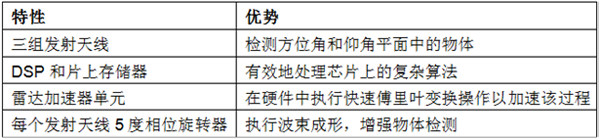

表2:AWR1843部件功能和应用优势

表2:AWR1843部件功能和应用优势

交通工具制作商和最高级原始设施制作商越来越多地认为合适而使用毫米波传感器来供给各种司机匡助和自动泊车功能。这主要是由于毫米波供给的功能和优势- 更高的集成度(意味着更小的尺寸)。可助益自动操纵。
