这是最基本的HDI电路板。
表示第一层和最后一需要钻盲一般都用激光钻孔来完成）。这主要是钻BGA区域。别的地方空间应该是足够的。。
如果是四层电路板的话那就是1-2层和3-4层
如果是六层电路板的话那就是1-2层和5-6层
至于埋孔的话这样看不出来。要看具体资料工程师是怎么设计的。

PCB是指信号频率在1GHZ以上。HDI PCB是指多中过孔有埋孔和盲孔。

HDI电路板是度互连（High Density Interconnector）的缩写生产印制电路板的一种（技术），使用微盲埋孔技术的一种线路分布密度比较高的电路板。 HDI电路板专为小容量用户设计的紧凑型产品。它采用模块化可并联设计，一个模块容量1000VA（高度1U），自然冷却，可以直接放入19”机架，最大可并联6个模块。

该产品采用全数字信号过程控制（DSP）技术和多项专利技术，具有全范围适应负载能力和较强的短时过载能力，可以不考虑负载功率因数和峰值因数。

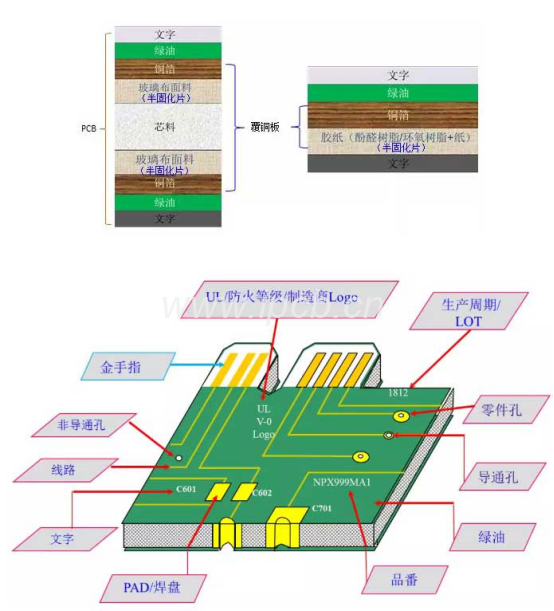

HDI电路板是High Density Interconnector的英文简写, 高密度互连(HDI)制造是印制电路板， 印刷电路板是以绝缘材料辅以导体配线所形成的结构性元件。

请我的“HDI流程”，在百度文库中可到。因为HDI要做多层，N代表的就是第一次作出来的外层板的层数。例如1+N+1，就是指先按照普通流程做了一个N层的外层板，然后在此外层板上再去压上外层铜箔，经过机械钻孔、激光钻孔、电镀、外层等流程做出的成品。简单的说，1+代表增加一次外层。
如果是1+1+N+1+1，就表示增加两次外层。
2+N+2，就表示两个双面板和一个N层的外层板压合在一起做出来的板子

n代表无穷

1代表0-1或1-wuqiong +1

1表示激光盲孔的层数，N表示中间机械钻孔的层数，这N层的机械钻孔是一次钻通的，而激光盲孔是最后打的连接1-2层的孔。这种叠层又称为N＋2层1阶板。
