高频微波电路板工艺突破:解决毫米波频段量产难题
2025-09-05
浏览次数:28
分享到:

行业痛点:毫米波电路板量产良率瓶颈

在当前 5G 毫米波设备量产过程中,高频微波电路板的平均良率普遍低于 60%,成为制约行业发展的关键因素。某主流设备制造商报告显示,在 77GHz 汽车雷达 PCB 批量生产中,因介质厚度偏差导致的阻抗不一致问题就造成超过 25% 的产品报废。另一个突出问题是 PTFE 材料与 FR4 混压结构的分层缺陷,在温度循环测试中的失效比例高达 18%。这些工艺难题直接影响了终端产品的性能和成本,迫切需要系统性解决方案。

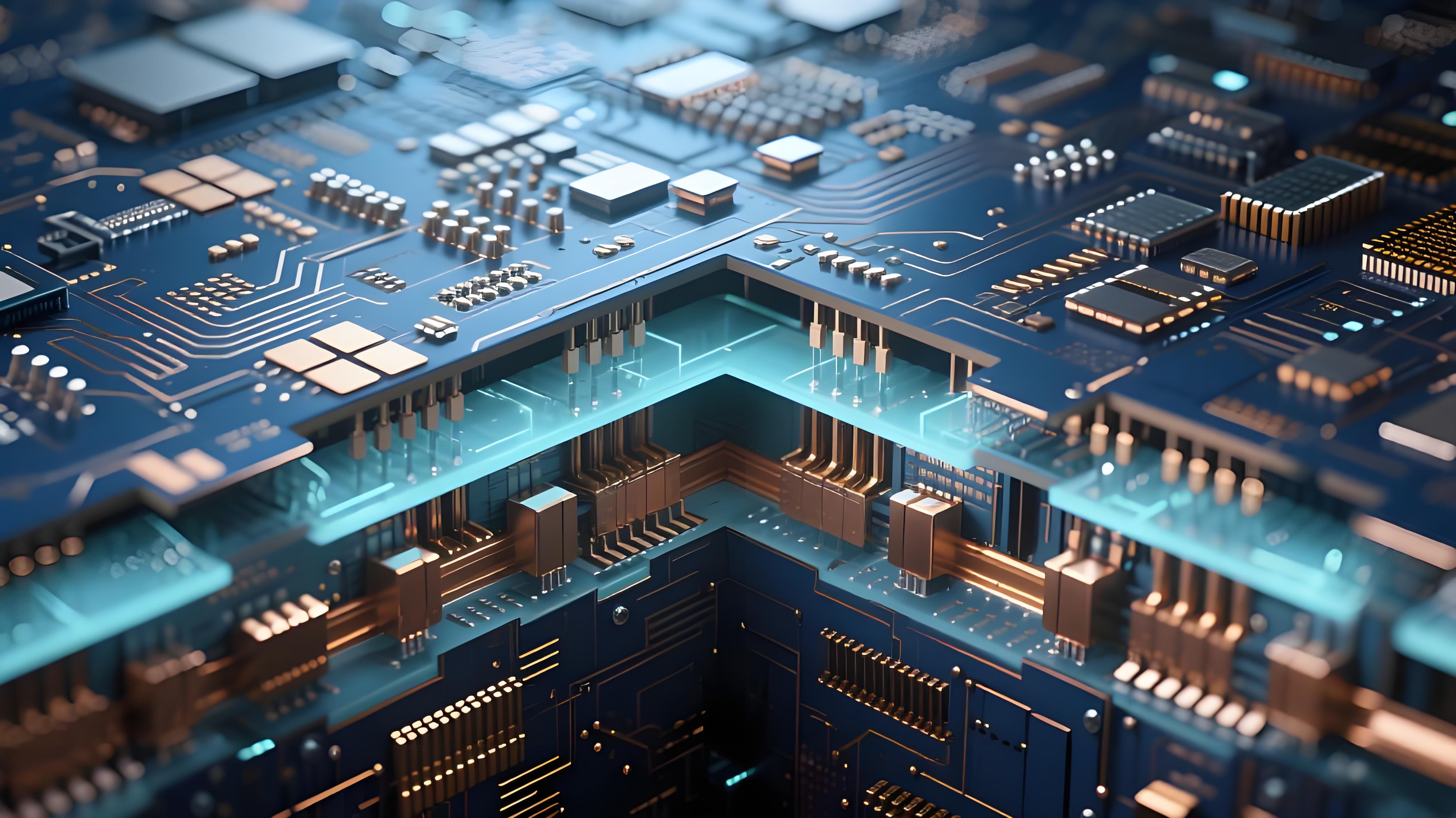

毫米波电路板3D集成内部截面视图,展示硅通孔(TSV)与玻璃通孔(TGV)结构

毫米波电路板

材料加工特性与工艺适配

PTFE 材料精密加工窗口

聚四氟乙烯(PTFE基材的加工特性与传统 FR4 存在显著差异。其热膨胀系数(CTE)在 X-Y 方向为 16-25 ppm/℃,而 Z 方向达到 100-200 ppm/℃,这使得钻孔和压合过程中容易产生尺寸稳定性问题。实测数据表明,600mm×600mm 尺寸的 PTFE 在经过压合工艺后,最大形变量可达 1.2mm

解决方案包括:

• 采用低温阶段预烘烤工艺(80℃/2h)去除吸湿水分

• 使用专用钻孔参数:进刀速度 1.2-1.8m/min,转速 160-220krpm

• 开发阶梯式升温压合曲线,将升温速率控制在 1.5-2.0℃/min

陶瓷填充材料加工挑战

RO4350B 等陶瓷填充材料虽然加工性优于 PTFE,但其 abrasive 特性对刀具磨损显著。统计显示,加工陶瓷基板时钻头寿命仅为 FR4 1/5,每个孔的加工成本增加约 0.003 元。

优化方案:

• 采用金刚石涂层钻头,将使用寿命提升至 6000 /

• 优化堆板高度(不超过 0.8mm)和垫板材料(使用酚醛树脂垫板)

• 添加辅助冷却工序,减少孔壁微裂纹



微盲孔加工与金属化关键技术

激光钻孔精度控制

毫米波电路要求微盲孔直径通常为 50-80μm,深径比达到 0.8:1。紫外激光钻孔是最佳选择,但需要精确控制能量密度和脉冲次数。实验数据表明,能量密度在 6-8J/cm² 时可获得最佳孔形,脉冲次数控制在 20-30 / 孔。

孔金属化可靠性提升

PTFE 材料的孔金属化一直是个难题。某厂商通过以下工艺改进将金属化可靠性提升至 99.5%

1. 采用钠萘溶液处理结合等离子体清洗的双重活化工艺

2. 优化化学铜配方,添加专用络合剂提高铜层延展性

3. 使用脉冲电镀技术,减少孔内铜厚度差异(从 35% 改善至 15%

铜箔表面处理工艺

针对毫米波频段皮肤效应,需要特别关注导体表面粗糙度。通过电解沉积获得的超低轮廓铜箔(EVLP),表面粗糙度 Rz 可控制在 1.2μm 以下,相比标准铜箔插入损耗降低 25%(在 76GHz 频段)。



多层板压合工艺创新

混压结构界面结合技术

高频 / 低频混压结构是降低成本的有效方案,但不同材料界面结合强度不足。通过以下创新解决:

• 开发专用粘结片(如 RO4450B),CTE PTFE FR4 都匹配

• 采用等离子体处理 + 化学锚合的组合表面处理工艺

• 优化压合参数:压力 12-16kg/cm²,真空度≤100Pa

介质厚度控制工艺

阻抗一致性要求介质厚度偏差≤±5%。实现方法:

• 使用激光测厚系统实时监控介质层厚度

• 开发自适应压合参数调整算法

• 采用半固化片自动铺贴系统,减少人工误差

实测数据表明,通过这些措施可将介质厚度偏差从 ±8% 降低到 ±3.5%,阻抗波动从 ±7Ω 改善到 ±3Ω



表面处理与焊接工艺

选择性表面处理技术

针对不同区域的功能需求,开发选择性表面处理工艺:

• 射频线路区域使用化学镀镍钯金(ENEPIG),厚度控制 Ni2-3μmPd0.05-0.1μmAu0.03-0.05μm

• 数字区域采用沉银工艺,降低成本

• 焊接屏蔽罩区域使用电镀硬金,提高耐磨性

焊接工艺优化

高频电路板的焊接需要特别关注温度曲线。PTFE 基板的最大耐热温度为 280℃,建议:

• 预热温度:120-150℃/60-90s

• 回流峰值温度:245-255℃

• 超过 217℃时间:45-60s

采用氮气保护焊接(氧含量≤500ppm)可减少氧化,提高焊点可靠性。



测试与质量控制体系

阻抗测试创新方法

开发基于 TDR 的网格化测试方案:

• 测试点密度:每平方厘米 1 个测试点

• 采用专用治具减少测试误差

• 建立阻抗数据云图,直观显示分布情况

相位一致性控制

对于相控阵天线应用,相位一致性比阻抗一致性更为关键。通过:

• 开发介电常数分布测绘系统

• 采用补偿设计技术,通过走线长度调整补偿相位差异

• 建立相位测试数据库,实现快速匹配

可靠性测试标准

制定专门针对毫米波电路板的测试标准:

• 温度循环:-55℃+ 125℃1000 次循环

• 湿热老化:85℃/85% RH1000 小时

• 射频疲劳测试:额定功率下 1000 小时连续工作



量产良率提升实践案例

某领先制造商通过以下综合措施,将 77GHz 雷达电路板的量产良率从 58% 提升至 85%

1. 建立材料特性数据库,包含 32 种高频板材的加工参数

2. 开发智能钻孔系统,根据材料类型自动调整参数

3. 实施实时监控系统,对关键工序进行 100% 检测

4. 采用机器学习算法,预测和预防潜在缺陷

5. 建立工艺参数优化反馈闭环,持续改进

具体成效:

• 钻孔质量缺陷率从 12% 降低到 2.5%

• 阻抗不一致比例从 25% 降低到 8%

• 分层缺陷从 18% 降低到 3%

• 整体制造成本降低 32%

了解更多详情欢迎联系IPCB爱彼电路技术团队
