讲解双面电路板及四层电路板叠层架构
2021-07-30
浏览次数:201
分享到:

因为PCB电路板的层分类有很多,所以通过帮助大家能更好地理解PCB电路板的结构,所以把我所知道的跟大家分享一下

 1. Top Layer顶层布线层(顶层的走线)
 2. Bottom Layer底层布线层(底层的走线)
 3. Mechanical 1机械层1(机械层有多种,作用不一)



上图:粉色的机械层用于禁止走线,绿色的机械层表示器件大小

 5. Top Overlay顶层丝印层(丝印层可以印制信息,文字,甚至图片。不会对板子造成影响,只是辅助使用)
 6. Bottom Overlay底层丝印层(同5)
 7. Bottom Paste底层焊盘层(焊盘就是上锡的地方啦)
 8. Top Solder顶层阻焊层域


用于限制加锡的范围

9. Bottom Solder底层阻焊层
 10. Drill Gudie过孔引导层
 11. KeepOutLayer禁止布线层(可以用来绘制PCB电路板的外框尺寸)
 12. MultiLayer多层



(此处以AD14为例)

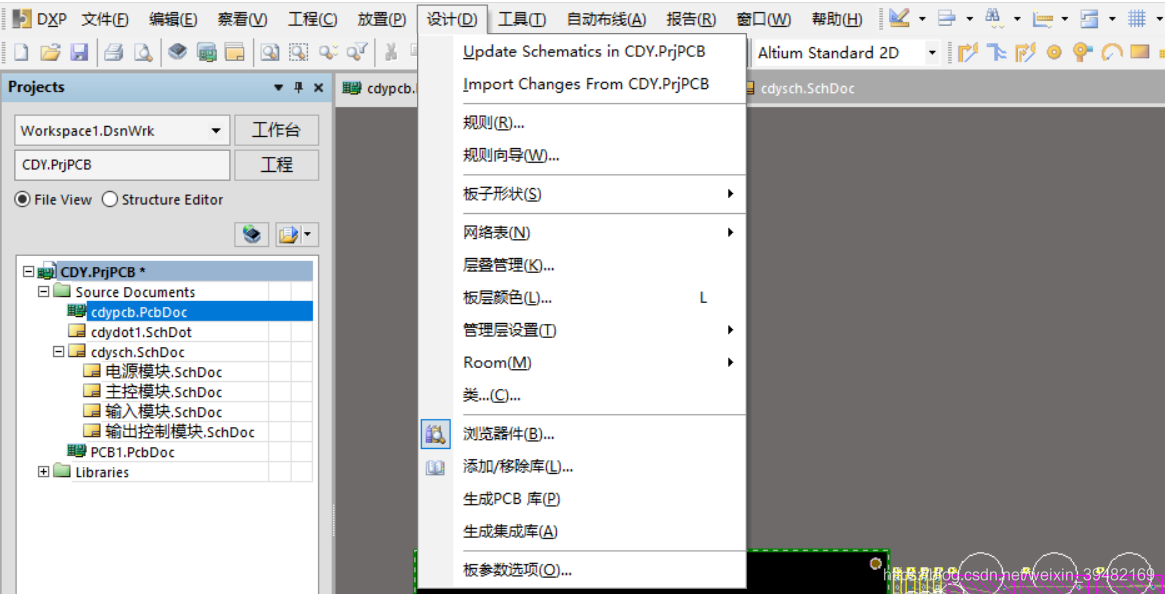

PCB电路板页面——>设计——>层叠管理

PCB电路板页面——>设计——>层叠管理

 打开以后

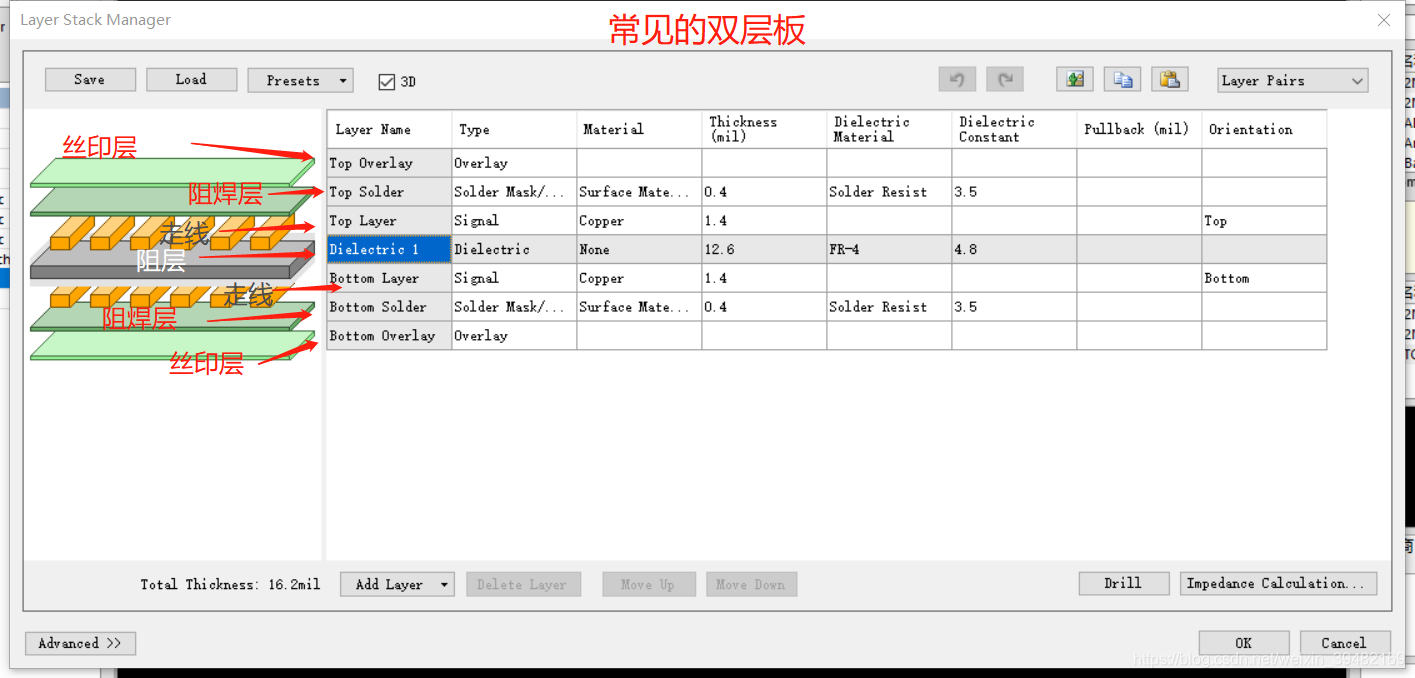

常见的双面电路板

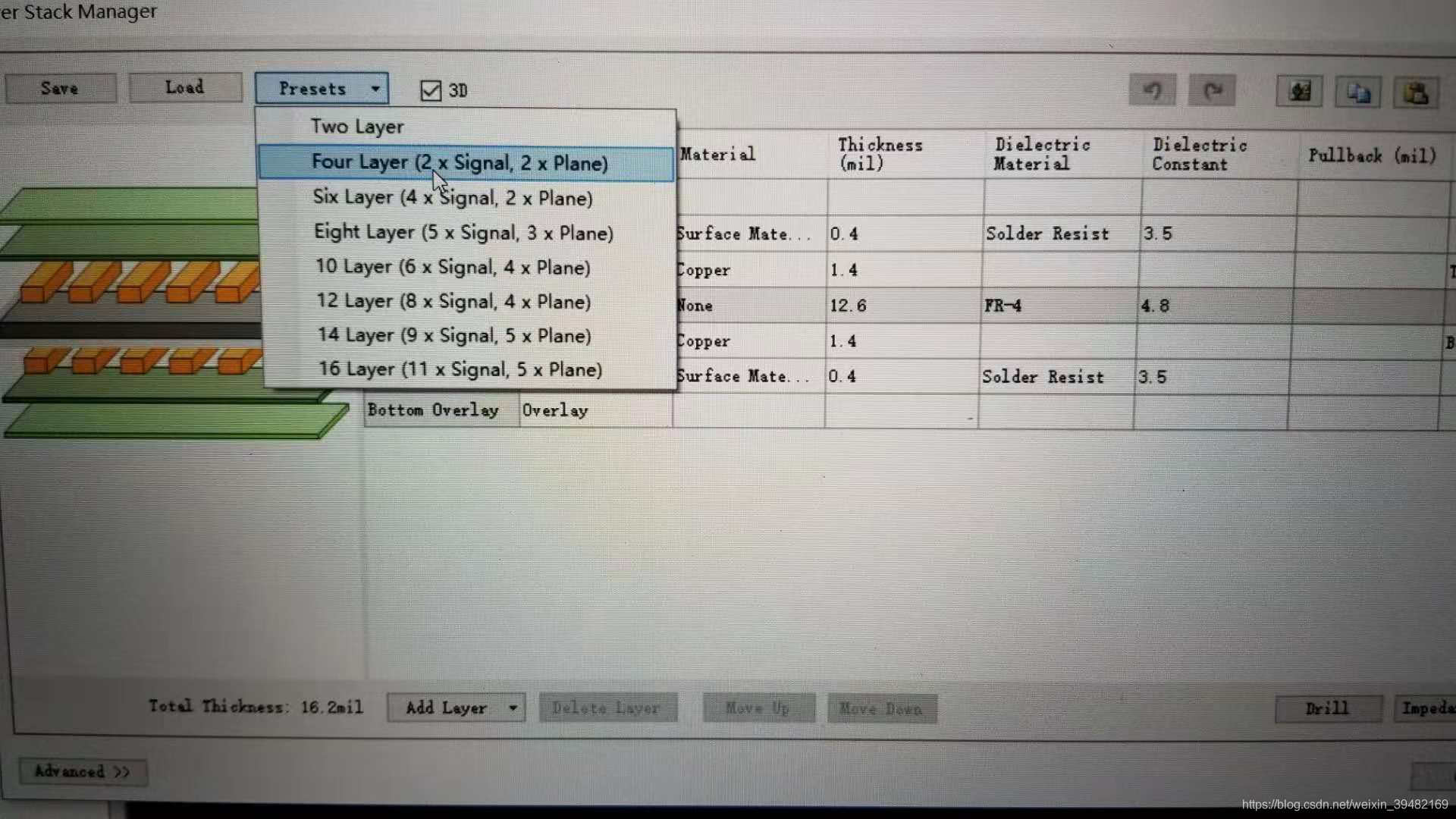

 点开预设可以设置层数(如下图),也可以点击上图左下角的Add Layer自定义添加层

双面板叠层结构

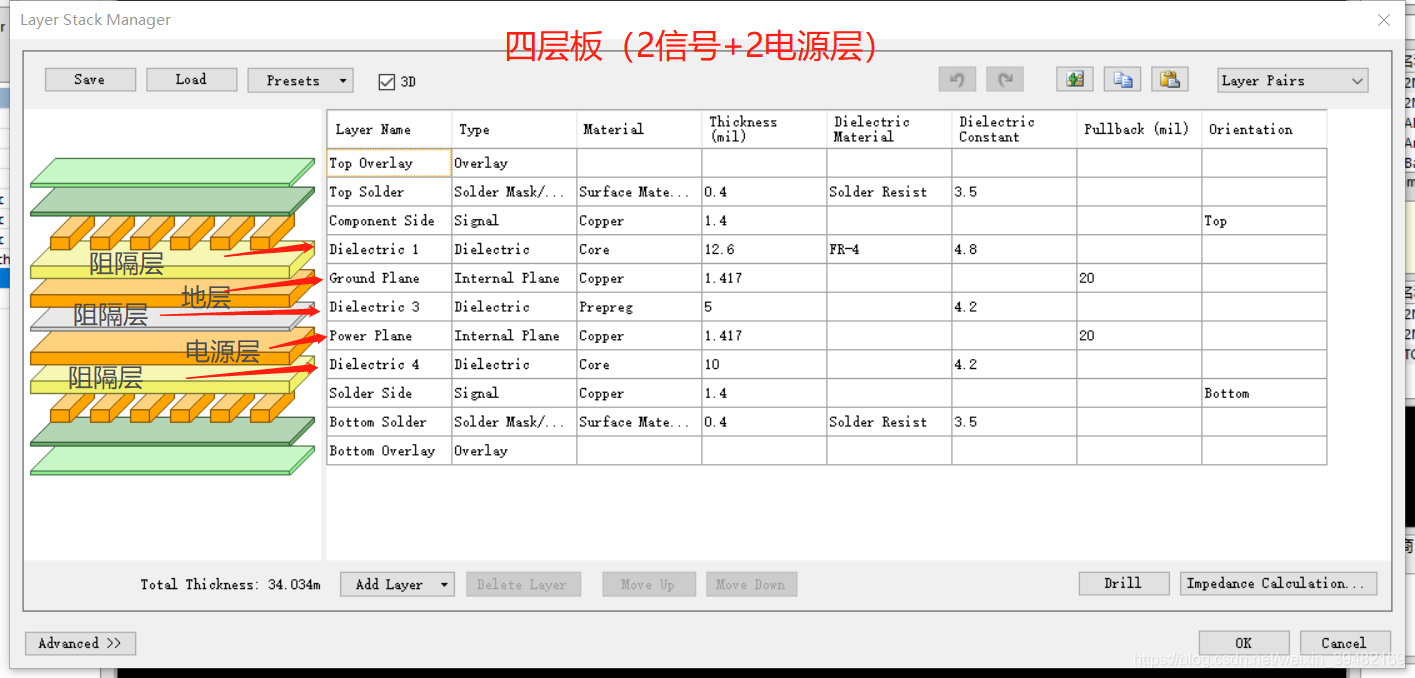

 其中四层电路板也是十分常见的,上图的四层板可以看到它是两层信号层single,以及两层电源层(Plane)

四层电路板

 四层电路板相比两层电路板,主要是多了电源层和底层以及新增两层与布线层之间的阻隔层。
