行业新闻

行业新闻

hdi电路板厂家提供24层4阶HDI板/20阻抗PCB板/20高难度PCB板/20内层埋容埋阻板打样
2021-03-08
浏览次数:142
分享到:

我们是专业的PCB线路板生产厂家。提供快速线路板/PCB打样 ,批量生产,SMT帖片插件焊接加工!品质保证,交期准时,价格实惠,欢迎咨询报价!

板材类别有:

FR4、铝基板、镜面铝基板、高导铜基板、高频板材种类有 :常用的有96%陶瓷基板、92%陶瓷基板板、罗杰斯、雅龙、聚四氯乙烯、泰兴、旺灵、泰康尼克、生益、TG170TG180,等。每种板材有相应的参数和规格,根据需要选择相应的介电常数、如有不清楚的地方请咨询客服!

生产工艺能力与宝贝描述:

工艺类型:FR4单双面到多层线路板,多阶段PCB线路板,HDI线路板,阻抗PCB板,盲埋孔PCB板,埋容埋阻PCB板,0.2BGA PCB板,超薄PCB板,高频板,射频板,陶瓷基板,混压线路板,铝基板,铜基板,镜面板等。

最大加工层数:    1 层——48 层

板  厚 范 围:    0.1mm--5.0mm

最  大 尺 寸:  23″* 32″(584mm*812mm)可做加长板到1500mm。

外形尺寸精度:    ±  0.1  mm

介  质 厚 度:    0.050mm--5.00mm

最  小 线 宽:    2mil(0.05MM)

最  小 间 距:    2mil (0.05 M M)

最  小 孔 经:    0.1 MM

板  厚 公 差:    ±8%(±0.8MM)

外  层 铜 厚:     17um--350um(0.5-10盎司)

内  铜    厚:     17um--100um(0.5-3盎司)

阻  焊 颜 色:    白色、黑色、黄色、红色、绿色、哑色、蓝色

特  殊 工 艺:    高频混压、背钻、压接孔、喇叭孔、高导金属基板、埋电容工艺、埋电阻工艺等。

表 面 外 理有:   有铅喷锡、无铅喷锡、沉锡、化学沉镍金、镀硬金、全板镀金、金手指、镀银、沉银、沉镍、OSP、混合表面处理等。

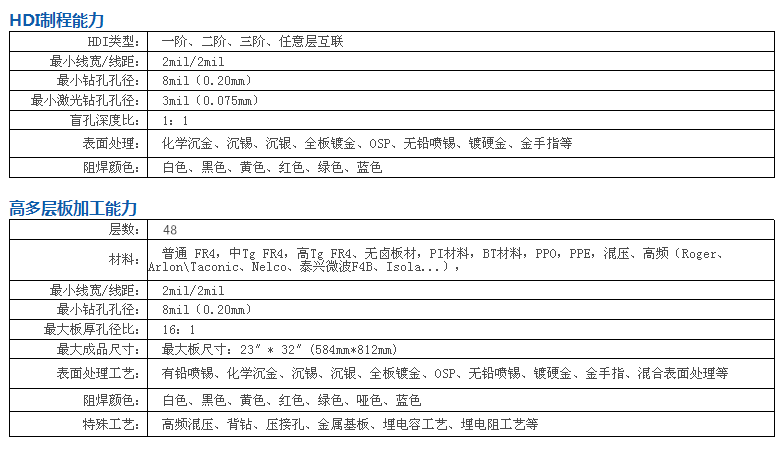

HDI电路板与高多层电路板的制程能力

报价前请提供以下资料:

1) PCB Gerber文件或PCB文件?

2) 您需要多少数量呢?
3) PCB板的厚度是1.0mm或其它?
4) 铜厚35um的?
5) 表面处理无铅喷锡,沉金, OSP ?
6) 阻焊颜色为绿色或黑色或其他?
7) 如果您还需要PCBA贴片及代工代料,请提供BOM清单?

8)PCB抄板或PCBA:需提供一片样板。

温馨提示:

1:爱彼电路是专业生产中高端的PCB精密线路板,可做1-48层多层线路板HDI线路板,阻抗线路板,埋盲孔线路板,半孔线路板等高精密度线路板,厂价直销,欢迎咨询报价。

2所有的图片都是样品,仅作为外观和工艺的参考,没有对应的现货出售,本店只接受定制加工业务的生产,报价以PCB文件为准,图片标价仅为参考价格,

3:网页上的报价为常规的报价,并非一口价,最终的价格取决于PCB精密度的高低,及交货时间的长短,数量和尺寸的大小,工艺要求和原材料的选择。根据你的要求确定价格。

4:PCB有不可逆转性,一但开始生产就不能改变工艺要求,发工程资料的时候一定要先审核好,我们只按照工程资料生产,有特殊要求请和我们的客服工程说明。

5:宝贝是定制产品不可以直接拍下,如有直接拍下的客户我们的客服也会主动和您联系,确认了价格再多退少补。

我们支持的软件:1,protel全系列(包括99,99se,DXP,AD10);2,pabs9.0之前的所有版本(包括powerPCB);3,EAGLE全系列;4,CAM文件;5,所有Gerber文件、OB++等等CAM文件;6,Sprint-layout50。只要你是以上文设计的,可以不用转换,直接发送设计文件就给我们就可以了。

 工厂一角展示:

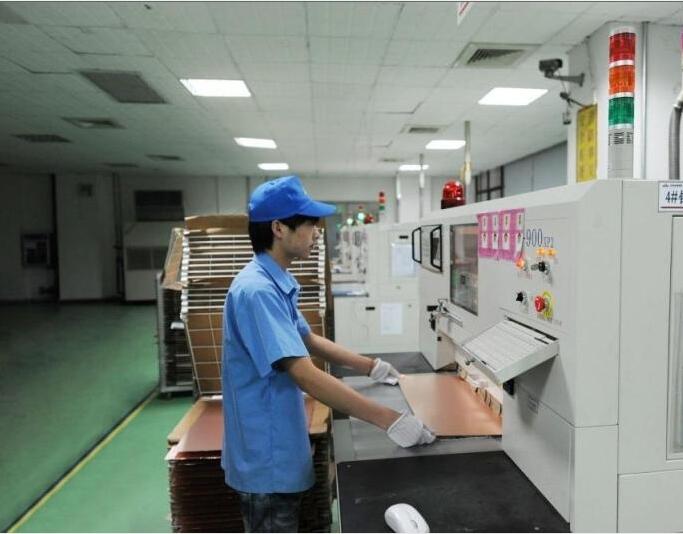

线路板转孔工艺

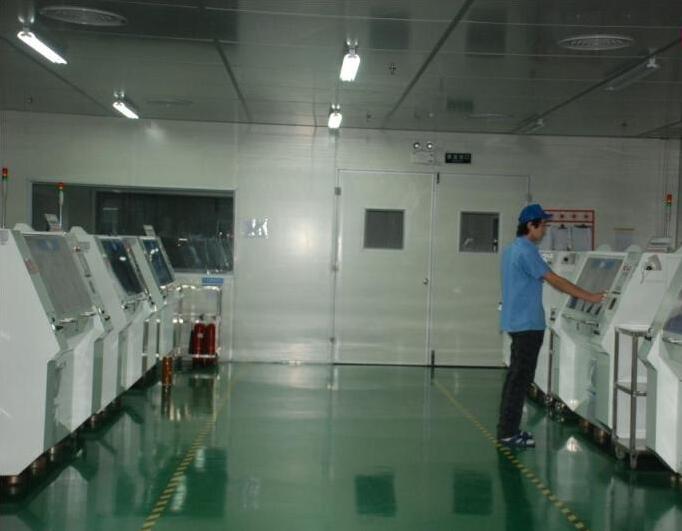

线路板测试工艺

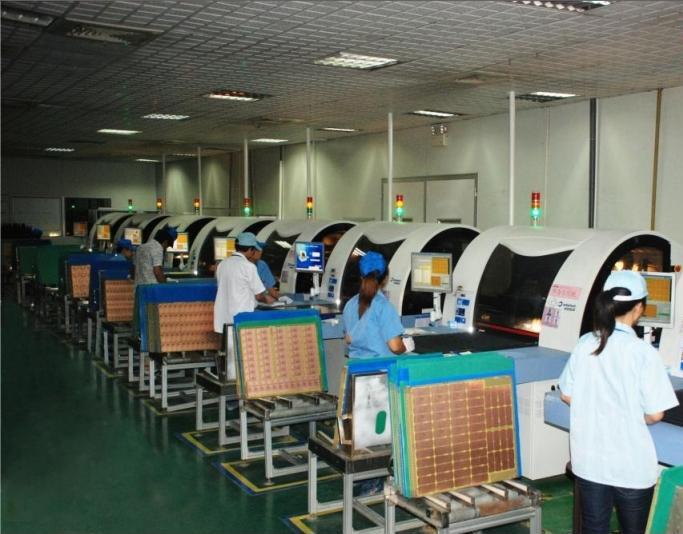

线路板检测工艺

线路板QC工艺

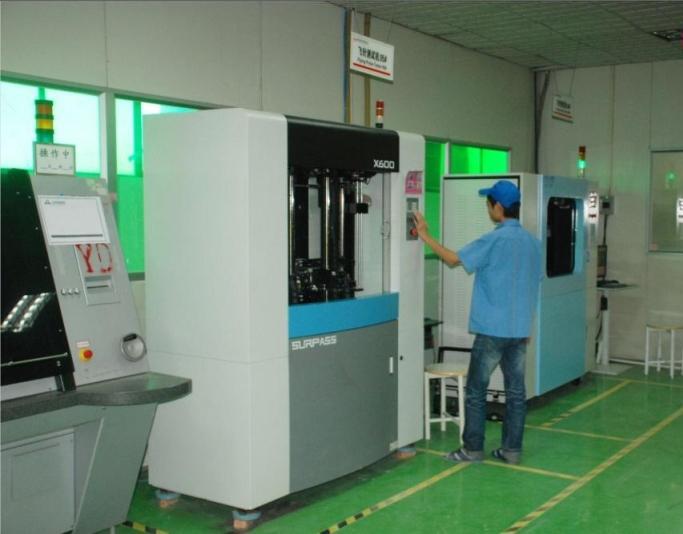

线路板测试工艺

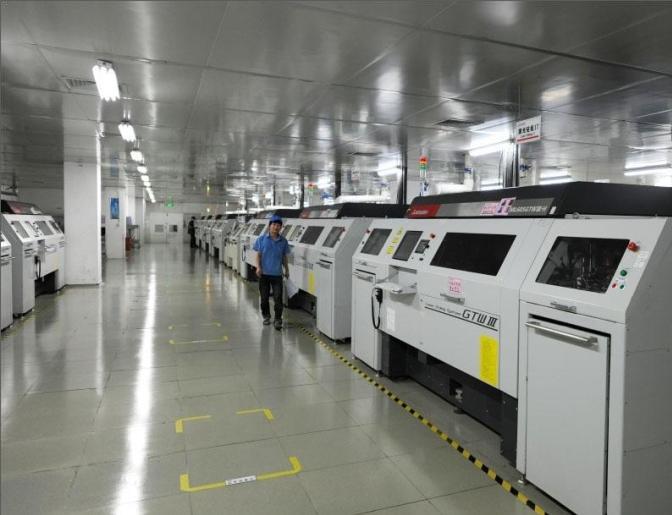

生产车间一角
