FPC柔性线路板基础知识
2020-12-07
浏览次数:446
分享到:

 随着软性PCB产量比的不断增加及刚挠性PCB的应用与推广,如今比较常见在说PCB时加上软性、刚性或刚挠性再说它是几层的FPC。一般,用软性绝缘基材制成的FPC称为软性FPC或挠性FPC,刚挠复合型的PCB称刚挠性PCB。它适合了当今电子产品向高疏密程度及高靠得住性、小规模化、轻量化方向进展的需求,还满意了严明的经济要求及市场与技术竞争的需求。

   在海外,软性PCB在六十时代初已广泛运用。我国,则在六十时代中才着手出产应用。近年来,随着全世界经济一体化与开放市尝引进技术的增进其运用量不停地在提高,有点中小规模刚性FPC厂对准这一机缘认为合适而使用软性硬做事艺,利用现存设施对工装工具及工艺施行改良,转型出产软性PCB与适合软性PCB用量不断提高的需求。为进一步意识PCB,这处对软性PCB工艺作一研究讨论性绍介。

   一、软性PCB分类及其优欠缺

   1.软性PCB分类
   软性PCB一般依据导体的层数和结构施行如下所述分类:

   1.1单面软性PCB

   单面软性PCB,只有一层导体,外表可以有遮盖层或没有遮盖层。所用的绝缘基底材料,随产品的应用的不一样而不一样。普通常用的绝缘材料有聚酯、聚酰亚胺、聚四氟乙烯、软性环氧气-玻璃布等。

   单面软性PCB又可进一步分为如下所述四类:

   1)无遮盖层单面连署的

   这类软性PCB的导线图形在绝缘基材上,导线外表无遮盖层。像一般的单面刚性FPC同样。这类产品是最价格低廉的一种,一般用在非要害且有背景尽力照顾的应用途合。其互连是用锡焊、熔焊或压焊来成功实现。它常用在早期的电话机中。

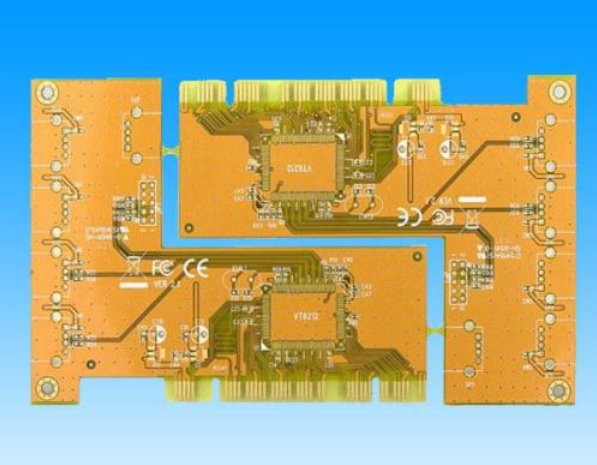

FPC柔性线路板

   2)有遮盖层单面连署的

   这类和前类相形,只是依据客户要求在导线外表多了一层遮盖层。遮盖时需把焊盘露出来,简单的可在端部地区范围不遮盖。要求精确的则可认为合适而使用余隙孔方式。它是单面软性PCB中应用最多、最广泛的一种,在交通工具仪表、电子摄谱仪中广泛运用。

   3)无遮盖层双面连署的

   这类的连署盘接口在导线的正面和背面均可连署。为了做到这一点儿,在焊盘处的绝缘基材上开一个通路孔,这个通路孔可在绝缘基材的所需位置上先冲制、腐刻或其他机械办法制成。它用于两面安装元、部件和需求锡焊的场合,通路处焊盘区无绝缘基材,此类焊盘区一般用化学办法去除。

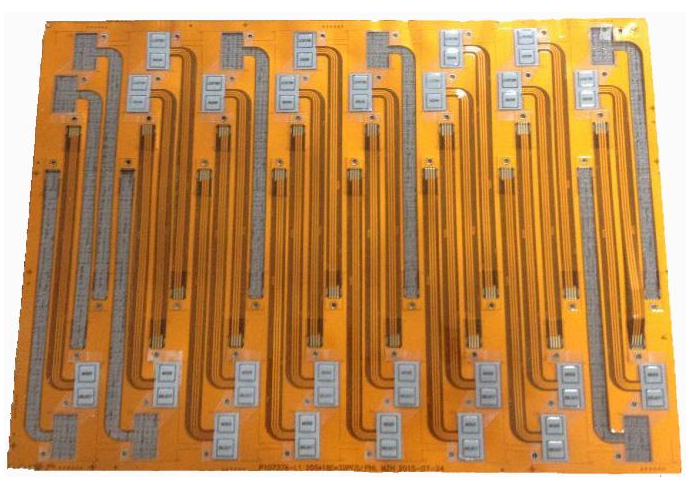

双面软性PCB


   4)有遮盖层双面连署的

   这类与前类不一样处是外表有一层遮盖层。但遮盖层有通路孔,也准许其两面都能端接,且仍维持遮盖层。这类软性PCB是由两层绝缘材料和一层金属导体制成。被用在需求遮盖层与四周围装置互相绝缘,并自身又要互相绝缘,末端又需求正、反面都连署的场合。

   1.2双面软性PCB

   双面软性PCB,有两层导体。这类双面软性PCB的应用和长处与单面软性PCB相同,其主要长处是增加了单位平面或物体表面的大小的布线疏密程度。它可按有、无金属化孔和有、无遮盖层分为:a无金属化孔、无遮盖层的;b无金属化孔、有遮盖层的;c有金属化孔、无遮盖层的;d有金属化孔、有遮盖层的。无遮盖层的双面软性PCB较少应用。

        1.3层软性PCB

   软性多层PCB如刚性多层PCB那样子,认为合适而使用多层层压技术,可制成多层FPC柔性线路板。最简单的多层软性PCB是在单面PCB两面覆有两层铜屏蔽层而形成的三层软性PCB。这种三层软性PCB在电特别的性质相片比本人好看当于同轴导线或屏蔽导线。最常用的多层软性PCB结构是四层结构,用金属化孔成功实现层间互连,半中腰二层普通是电源层和接地层。

   多层软性PCB的长处是基材薄膜重量轻并有良好的电气特别的性质,如低的介电常数。用聚酰亚胺薄膜为基材制成的多层软性PCB板,比刚性环氧气玻璃布多层PCB板的重量约轻1/3,但它错过了单面、双面软性PCB良好的可挠性,大部分数此类产品是不要求可挠性的。

   多层软性PCB可进一步分成如下所述类型:

   1)挠性绝缘基材上构成多层PCB,其成品规定为可以挠曲:这种结构一般是把很多单面或双面微带可挠性PCB的两面端粘结在一块儿,但那里面心局部并末粘结在一块儿,因此具备高度可挠性。为了具备所期望的电气特别的性质,如特别的性质阻抗性能和它所互连的刚性PCB相般配,多层软性PCB器件的每个线路层,务必在接地面上预设信号线。为了具备高度的可挠性,导线层上可用一层薄的、适应的涂层,如聚酰亚胺,接替一层较厚的层压遮盖层。金属化孔使可挠性线路层之间的z面成功实现所需的互连。这种多层软性PCB最适应用于要求可挠性、高靠得住性和高疏密程度的预设中。

   2)在软性绝缘基材上构成多层PCB,其成品末规定可以挠曲:这类多层软性PCB是用软性绝缘材料,如聚酰亚胺薄膜,层遏抑成多层板。在层压后错过了本来就有的可挠性。当预设要求上限地利用薄膜的绝缘特别的性质,如低的介电常数、厚度平均媒介、较轻的重量和能蝉联加工等特别的性质时,就认为合适而使用这类软性PCB。例如,用聚酰亚胺薄膜绝缘材料制作的多层PCB比环氧气玻璃布刚性PCB的重量大约轻三分之一。

   3)在软性绝缘基材上构成多层PCB,其成品务必可以成形,而不是可蝉联挠曲的:这类多层软性PCB是由软性绝缘材料制成的。固然它用软性材料制作,但因受电气预设的限止,如为了所需的导体电阻,要求用厚的导体,或为了所需的阻抗或电容,要求在信号层和接地层之间有厚的绝缘隔离,因为这个,在成品应用时它已成形。专门用语“可成型的”定义为:多层软性PCB器件具备做成所要求的式样的有经验,并在应用中不可以再挠曲。在航空电子设施单元内里布线中应用。这时,要求带状线或三度空间预设的导体电阻低、电容耦合或电路噪声极小以及在互连端部能平而光滑地屈曲成90°。用聚酰亚胺薄膜材料制成的多层软性PCB成功实现了这种布线担任的工作。由于聚酰亚胺薄膜耐高温、有可挠性、并且总的电气和机械特别的性质令人满意。为了成功实现这个器件剖面的全部互连,那里面走线局部进一步可分成多个多层挠性线路器件,并用胶粘带拼凑,形成一条印制线路束。

   1.4刚性-软性多层PCB

   该类型一般是在一块或二块刚性PCB上,里面含有有构成群体所必必需的软性PCB。软性PCB层被层压在刚性多层PCB内,这是为了具备特别电气要求或为了要延伸到刚性电路外面,以朝代Z最简单的面电路装连有经验。这类产品在那一些把压缩重量和大小作为关键,且要保障高靠得住性、高疏密程度组装和良好电气特别的性质的电子设施中获得了广泛的应用。

   刚性-软性多层PCB也可把很多单面或双面软性PCB的末端粘合遏抑在一块儿变成刚性局部,而半中腰不粘合变成软性局部,刚性局部的Z面用金属化孔互连。可把可挠性线路层压到刚性多层板内。这类PCB越来越多地用在那一些要求超高封装疏密程度、良好电气特别的性质、高靠得住性和严明限止大小的场合。

   已经有一系列的混合多层软性PCB器件预设用于军用航空电子设施中,在这些个应用途合,重量和大小是至关关紧的。为了合乎规定的重量和大小限度,内里封装疏密程度务必极高。除开电路疏密程度高之外,为了使串扰和噪声最小,全部信号传道输送线务必屏蔽。若要运用屏蔽的离合导线,则其实没可能经济地封装到系统中。这么,就运用了混合的多层

   软性PCB来成功实现其互连。这种器件将屏蔽的信号线里面含有在扁平带状线软性PCB中,然后者又是刚性PCB的一个不可缺少组成局部。在比较高水准的操作场合,制作完成后,PCB形成一个90°的S形屈曲,因此供给了z最简单的面互连的路径,况且在x、y和z最简单的面振荡应力效用下,可在锡焊点上消弭应力-应变。

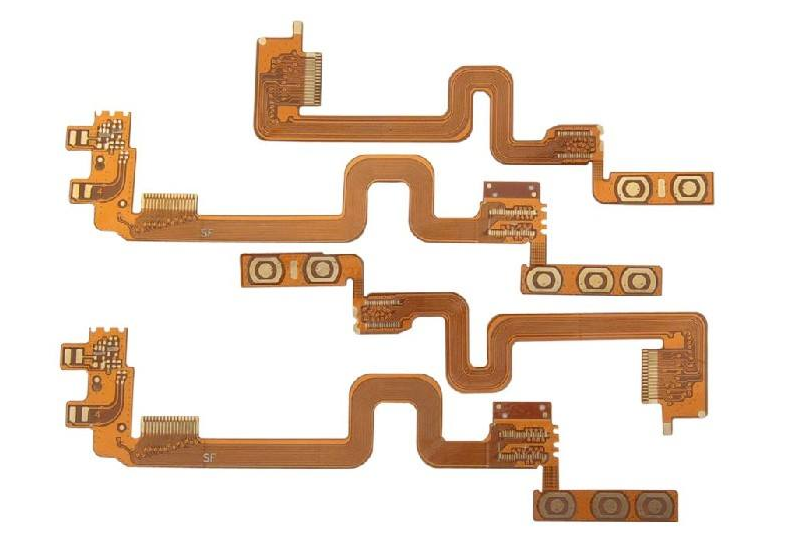

柔性FPC


   2.长处 刚性地区范围 刚性地区范围

   2.1可挠性

   应用柔性FPC的一个显著长处是它能更便捷地在三度空间走线和装连,也可卷曲或折叠起来运用。只要在容许的曲率半径范围内卷曲,可禁受几千至几万次运用而不至毁坏。

   2.2减小大小

   在组件装连中,同运用导线缆比,软性PCB的导体剖面薄而扁平,减损了导线尺寸,并可沿着机壳成形,使设施的结构更紧着凑密切、合理,减小了装连大小。与刚性PCB比,空间可节约60~90百分之百。

   2.3减缓重量

   在一样大小内,软性PCB与导线电缆比,在相同载流量下,其重量可减缓约70百分之百,与刚性PCB比,重量减缓约90百分之百。

   2.4装连的完全一样性

   用软性PCB装连,消弭了用导线电缆接线时的差失。只要加工图纸通过校正经过后,全部往后出产出来的绕性电路都是相同。装连署线时不会发生错接。

   2.5增加了靠得住性

   当认为合适而使用软性PCB装连时,因为可在X、Y、Z三个最简单的面上布线,减损了转接互连,使整系统的靠得住性增加,且对故障的查缉,供给了便捷。

   2.6电气参变量预设可控性

   依据运用要求,预设师在施行软性PCB预设时,可扼制电容、电感、特别的性质阻抗、延缓和衰减等。能预设成具备传道输送线的特别的性质。由于这些个参变量与导线宽度、厚度、间距、绝缘层厚度、介电常数、伤耗角正切等相关,这在认为合适而使用导线电缆时是不易于办到的。

   2.7末端可群体锡焊

   软性PCB象刚性PCB同样,具备终端焊盘,可消弭导线的剥头和搪锡,因此节省了成本。终端焊盘与元、部件、插头连署,可用浸焊或波峰焊来接替每根导线的手工锡焊。

   2.8材料运用可挑选

   软性PCB可依据不一样的运用要求,选用不一样的基底材料来制作。例如,在要求成本低的装连应用中,可运用聚酯薄膜。在要求高的应用中,需求具备良好的性能,可运用聚酰亚薄膜。

   2.9低成本

   用软性PCB装连,能使总的成本有所减低。这是由于:

   1)因为软性PCB的导线各种参变量的完全一样性;实施群体端接,消弭了电缆导毛装连常常常发生的不正确和翻工,且软性PCB的改易比较便捷。

   2)软性PCB的应用使结构预设简化,它可直接粘贴到构件上,减损线夹和其固定件。

   3)对于需求有屏蔽的导线,用软性PCB价钱较低。

   2.10加工的蝉联性

   因为软性覆箔板可蝉联成卷状供应,因为这个可成功实现FPC关门的蝉联出产。这也有帮助于减低成本。

   3.欠缺

   3.1一次性起初成本高

   因为软性PCB是为特别应用而预设、制作的,所以着手的电路预设、布线和照像底片所需的花销较高。错非有特别需求应用软性PCB外,一般小量应用时,最好不认为合适而使用。

   3.2软性PCB的更改和补缀比较艰难

   软性PCB一朝制成后,要更改务必从底图或编织的光绘手续着手,因为这个不易更改。其外表遮盖一层尽力照顾膜,补缀前要去除,补缀后又要复元,这是比较艰难的办公。

   3.3尺寸受限止

   软性PCB在尚不普的事情状况下,一般用间歇法工艺制作,因为这个遭受出产设施尺寸的限止,不可以做得很长,很宽。

   3.4操作不合适易毁坏

   装连担任职务的人操作不合适易引动软性电路的毁坏,其锡焊和翻工需求通过训练的担任职务的人操作。
