fpc柔性线路板测试方法及标准
2020-12-03
浏览次数:439
分享到:

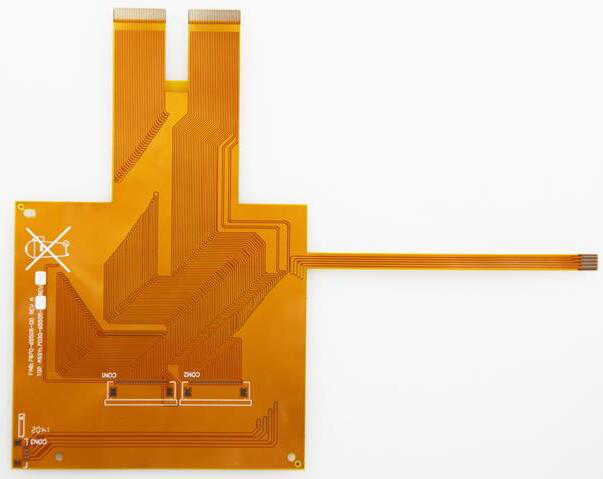

        FPC柔性线路板,英文名为Flexible Printed Circuit ,俗称“软板”,又叫柔性电路板,是以聚酰亚胺或聚酯薄膜等柔性的绝缘基材制成的一种具备高度靠得住性,绝色的可挠性印刷电路板。具备配线疏密程度高、重量轻、厚度薄、弯折性好的独特的地方。柔性印刷线路板也有单面、双面和多层板之分。

FPC柔性线路板

  柔性线路板主要应用于电子产品的连署部位。 其长处是全部线路都配备布置完成。省去骈枝排线的连署工;可以增长软和度。增强再有限空间内作三维空间的组装;可以管用降产量低品大小。增加带着上的便利性;还可以减损最后产品的重量。

  本标准所含的范围涵盖柔性电路单面、双面及多层板。在本标准中所提的柔性电路板,是指以聚酰亚胺(PI)或聚酯(PET)为基材的单、双及多层柔性铜箔基板,那里面涵盖有胶(Adhesive,3L-FCCL)及无胶(Adhesive, 2L-FCCL)式的柔性铜箔基板

  本标准的期于树立一个相关柔性电路板外观质量辨别的通则,作为天派企业与供应商间,对于软板产品外观质量允拒收的辨别根据,有助于提高制作技术及减损不不可缺少废弃所引动的资源耗费及背景污染。

  本规范解释明白的尝试办法以目视、放大镜、尺规为主要检查验看手法及工具,不可缺少时得运用其它适合使用测试摄谱仪或设施施行检查验看。

  1、基板膜面外观:

  导体不存在的基板膜面外观准许欠缺范围列于表中。不准许有其他影响运用的凹凸、折痕、皱纹儿以及依附异物。

  2、遮盖层外观 :

  遮盖膜及遮盖涂层外观的欠缺: 准许范围,不准许有影响运用的凹凸、折痕、皱褶及分层等。

  3、连署盘和遮盖层的偏差:

  连署盘和遮盖层的偏差e在外形尺寸未满100mm时准许偏差±0.3mm以下,在外形尺寸100mm以上时准许偏差是外形尺寸的±0.3百分之百 以下。

  4、粘结剂以及遮盖涂层的流渗:

  粘结剂以及遮盖涂层的流渗程度f应小于0.2mm以下。不过在连署盘处,加上遮盖层偏差以及冲孔偏差,务必满意最小环宽g≥0.05mm

  5、变色:

  遮盖层下的导体变色,在经温度40℃,湿润程度90百分之百,96钟头的耐湿性尝试后,务必仍满意耐电压、耐屈曲、耐弯折、耐烧焊性能要求。

  6、涂复层的漏涂:

  涂复层的漏涂,按可焊性要求施行尝试,涂复层漏涂局部的导体上不应粘上锡。

  7、电镀接合不好:

  镀层不准许有分层,镀层接合不好处的宽W1,长度L,加工后导体宽度W,并且镀层接合不好不能有损于接触地区范围的靠得住性。

  以上就是采编收拾的关于fpc柔性线路板测试办法及标准,期望对大家有所帮忙,如还有不明白的地方,请结合我司客服为您解释回答。
