高频板材介绍|高频板材生产厂家有哪些?
2020-07-09
浏览次数:84
分享到:

  想要设计生产pcb高频板,但是不知道有些什么好的高频板材,高频板材生产厂家具体有哪些?今天iPCB小编为大家整理了一些,一起来看看吧!也许对你设计及生产高速pcb有所帮助。

  什么是PCB高频板?

  高频板是指电磁频率较高的特种线路板,用于高频率(频率大于300MHZ或者波长小于1米)与微波(频率大于3GHZ或者波长小于0.1米)领域的PCB,是在微波基材覆铜板上利用普通刚性线路板制造方法的部分工序或者采用特殊处理方法而生产的电路板。一般来说,高频板可定义为频率在1GHz以上线路板。

  随着科学技术的快速发展,越来越多的设备设计是在微波频段(>1GHZ)甚至与毫米波领域(77GHZ)以上的应用(例如现在很火的车载77GHz毫米波天线),这也意味着频率越来越高,对线路板的基材的要求也越来越高。比如说基板材料需要具有优良的电性能,良好的化学稳定性,随电源信号频率的增加在基材上的损失要求非常小,所以高频板材的重要性就凸现出来了。

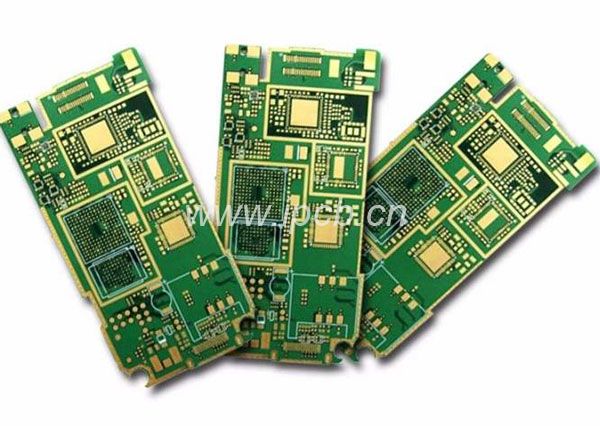

pcb高频板材

  PCB高频板材的分类

  1、以材质分

  a. 有机材质:酚醛树脂、玻璃纤维/环氧树脂、Polyimide、BT/Epoxy等皆属之。

  b. 无机材质:铝、Copper-invar-copper、ceramic等皆属之。主要取其散热功能

  2、以成品软硬区分

  a. 硬板 Rigid PCB 。

  b.软板 Flexible PCB 。

  c.软硬板 Rigid-Flex PCB。

  3、以结构分

  a.单面板

  b.双面板

  c.多层板

  4、依用途分

  通信/耗用性电子/军用/计算机/半导体/电测板…


  常用的高速板材厂家

  1、罗杰斯Rogers

  RO4003、RO3003、RO4350、RO5880等。

  RO3000系列:基于陶瓷填充的PTFE电路材料,型号有:RO3003、RO3006、RO3010、RO3035高频层压板。

  RT6000系列:基于陶瓷填充的PTFE电路材料,为需要高介电常数的电子电路和微波电路而设计的,型号有:RT6006介电常数6.15,RT6010介电常数10.2。

  TMM系列:基于陶瓷、碳氢化合物、热固型聚合物的复合材料,型号:TMM3 、TMM4、TMM6、TMM10、TMM10i、TMM13i。等等

  2、泰康利Taconic

  TLX系列,TLY系列等

  3、松下Panasonic

  Megtron4、Megtron6等

  4、Isola

  FR408HR、IS620、IS680等

  依用途分

  FR408HR、IS620、IS680等

  Nelco

  N4000-13、N4000-13EPSI等

  台耀TUC

  Tuc862、872SLK、883、933等

  东莞生益、泰州旺灵、泰兴微波、常州中英等。

  当然还有很多其他高频板材没有一一列出。其中,Arlon(已被罗杰斯收购,也是老品牌射频微波板厂)。

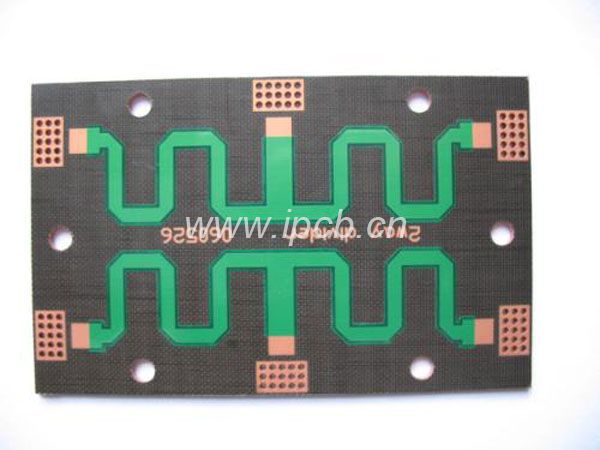

pcb高频板

  挑选高频高速PCB材料的重要指标

  在选择用于高频电路的PCB所用的高频板材时,要特别考察材料DK,在不同频率下的变化特性。而对于侧重信号高速传输方面的要求,或特性阻抗控制要求,则重点考察DF及其在频率、温湿度等条件下的性能。

  一般型基板材料在频率变化的条件下,表现出DK、DF值变化较大的规律。特别是在l MHz到l GHz的频率内,它们的DK、DF值的变化更加明显。例如,一般型环氧树脂一玻纤布基的基板材料(一般型FR-4)在lMHz的频率下的DK值为4.7,而在lGHz的频率下的DK值变化为4.19。超过lGHz以上,它的DK值的变化趋势于平缓。其变化趋势是随着频率的增高,而变小(但变化幅度不大),例如在l0GHz下,一般FR一4的DK值为4.15,具有高速、高频特性的基板材料在频率变化的情况下,DK值变化较小,自lMHz到lGHz的变化频率下,DK多保持在0.02范围的变化。其DK值在由低到高不同频率条件下,略微有下降的趋向。

  一般型基板材料的介质损失因子(DF),在受到频率变化(特别是在高频范围内的变化)的影响而产生DF值的变化要比DK大。其变化规律是趋于增大,因此,在评价一种基板材料的高频特性时,要对其考察的重点是它的DF值变化情况。具有高速高频特性的基板材料,在高频下变化特性方面,一般型基板材料存在着两类明显的不同的两类:一类是随着频率的变化,它的(DF)值变化甚小。还有一类是在变化幅度上与一般型基板材料尽管相近,但它本身的(DF)值较低。

  以上就是iPCB小编为大家总结的“高频板材介绍|高频板材生产厂家有哪些”的相关介绍,希望能够帮助到大家!如果还有其他疑惑的pcb相关问题,可以免费咨询iPCB
