pcb打样价格计算|最新pcb价格组成因素介绍
2020-07-02
浏览次数:179
分享到:

  PCB打样价格怎么计算是许多工程师一直很疑惑的事,很多人网上下单,pcb价格自助报价时也会疑惑这种价钱是怎么计算出来的,下面iPCB小编就和大家一起讨论一下最新pcb价格组成因素。

  1、PCB常用原材料不一样导致价钱的多元性

  以双面线路板为例子,板材一般有FR4(生益、建滔、国纪,三种价格自上而下),板厚从0.2mm到3.0Mm不一,铜厚从0.5oz到3oz不一样,这些板材在一项上就导致了极大的价钱差别;在阻焊油墨层面,一般热固油和光感应绿油也存有着一定的价钱差别。

  2、表层工艺处理不一样导致价钱的多元性

  普遍的有:OSP(抗氧化性)、有铅喷锡、无重金属喷锡(环境保护)、电镀、沉金也有一些组成加工工艺这些,以上加工工艺时间越长价钱越高。

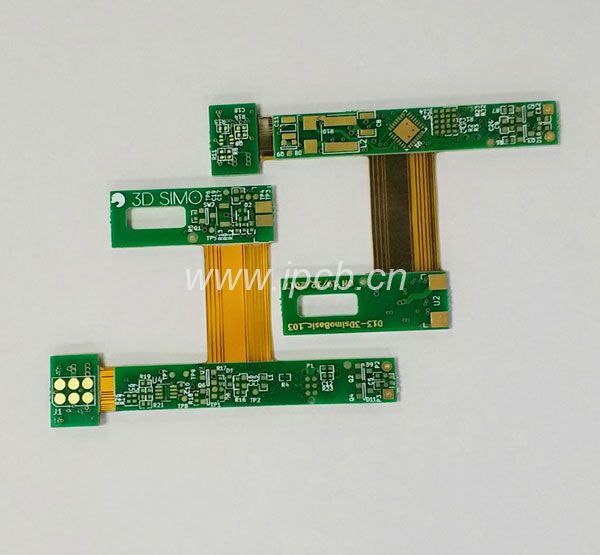

pcb打样

  3、PCB自身难度系数不一样导致的价钱多元性

  比如两种pcb线路板上都是有1000个孔,一块板直径超过0.3mm与另一块板直径低于0.3mm便会产生不一样的打孔成本费;如两种pcb线路板其他都是同样,但图形界限线距不一样,一种均超过2mil,一种均低于2mil,也会导致不一样的产品成本,也有一些地方不动,一般生产流程的设计方案也是另收钱的,例如半孔、埋埋孔、盘里孔、功能键板印碳油。

  4、铜泊薄厚不一样导致价钱多元性

  普遍铜铂厚有:18um(1/2OZ),35um(1OZ),70um(2OZ),105um(3OZ),140um(4OZ)等,以上铜泊薄厚,时间等因素会影响成本。

  5、顾客的质量验收标准

  常见的是:IPC2、IPC3、企标、军标这些,规范越高,价钱也会越高。

  6、磨具费与检测架

  (1)磨具花费,样板跟批量生产的话一般pcb厂家是选用钻铣外观设计,就不容易此外另收铣边费,在做大批量时就规定开磨具冲板,那样就有一套磨具花费,pcb厂家一般价格在1000RMB往上。

  (2)检测费:样板一般选用镭射激光检测,pcb厂家一般扣除检测费100-400元不等;大批量就需要开检测架来测,检测架一般板厂的价格在1000-1500元中间。

  7、支付方式不一样导致的价钱差别

  到账時间越少的买单方法,如现钱支付,价钱会较为低。

  8、订单信息量/交货期

  (1)总数越少,价格相对性就越贵,由于就算是做1PCS,pcb厂家也得做建筑资料,出丝印网版,哪一个工艺流程都免不了。

  (2)交货期:交由PCB加工厂的数据信息要齐备(GERBER材料,板的叠加层数,板才,板厚,金属表面处理干什么,印刷油墨色调,标识符色调及其一些特别要求要写清晰)。

  根据之上阐述可以看出,pcb打样价格的多元性是有其中在的必定要素的,iPCB小编在这里出示一个大概的价钱范畴,仅供参考,实际价格要需与pcb生产厂家联系。


  pcb打样价格计算

  针对PCB我们有一套定价公式计算(即板才使用率方法)实际以下:

  以1平方米板才为标准其规格为1020毫米*1020毫米

  假定需定价PCB长为L,宽为H.那1平方米板材可生产制造此板

  总数为(1020/L+5)*(1020/H+5)=Z(即是排版设计总数)

  Unitprice=X/Z

  X即是下列价钱:

  原材料:

  1LFR-1每平米价钱(含加工成本):130RMB

  2LFR-4每平米价钱(含加工成本):430RMB

  4LFR-4每平米价钱(含加工成本):720RMB

  6LFR-4每平米价钱(含加工成本):1200RMB

  8LFR-4每平米价钱(含加工成本):1800RMB

  10LFR-4每平米价钱(含加工成本):3500RMB

  12LFR-4每平米价钱(含加工成本):5500RMB


  板层数:

  2多层板第一次价格=(长*宽*0.12*总数+长*宽*0.12*4+80)/总数

  2多层板第二次价格=(长*宽*0.12*总数+80)/总数

  四层板1次价格=(长*宽*0.6*总数+长*宽*0.12*6+1500+300)/总数

  四层板两次价格=(长*宽*0.6*总数+300)/总数

  六多层板1次价格=(长*宽*0.8*总数+长*宽*0.12*8+1800+300)/总数

  六多层板两次价格=(长*宽*0.8*总数+300)/总数

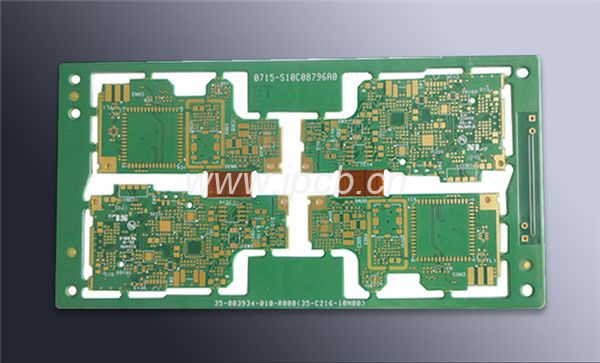

pcb打样价格

  pcb打样价格估计

  PCB是把板的总面积乘于下列的价格测算的,可供大家参照:

  加工工艺:

  一般单双面喷锡:0.035/平方米M

  两面喷锡:薄厚1.2之上的是0.45/平方米M

  1.2下列的是0.41/平方米M

  两面电镀薄厚1.6之上0.48/平方米M

  1.6下列0.45/平方米M

  PCB价格有样板和大批量板价格,样板价格分是一般样版和打样

  一般样板的交货期看叠加层数而定,单双面一般一天就可以了,两面一般三天,双层就需要几日到十天那样,价格比如:

  价格是单双面施工费150元+制版工艺费0.04元/立方厘米+丝印网版费+0.05元/立方厘米

  双面线路板施工费250元+制版工艺费0.05元/立方厘米+丝印网版费+0.05元/立方厘米

  四层板施工费600元+制版工艺费0.01元/立方厘米+丝印网版费+0.05元/立方厘米

  管理看板的难度系数而定,一些厂也会再加检测费.检测费一般是0.002元/点

  打样的交货期短一些,但会在一般板的基本上放多一项加急的情况下板,两面一天加急的情况下深圳市一般收200-400元/款,四层三天加急的情况下是600-1000元/款,六层三天加急的情况下是800-1000元/款。

  以上就是iPCB小编和大家分享的pcb打样价格怎么计算以及价格组成因素的说明,希望能够帮助到更多想要做pcb生产的工程师,如果还有其他需要了解的pcb知识,可联系咨询iPCB,iPCB专业研发生产各种高端pcb板,高精密FPC线路板和PCB电路板,高频、混压PCB打样及批量生产,自主研发的专利系统可在线自助查询PCB价格,pcb打样最快12小时内交货!
