pcb打样需要提供什么文件不知道?iPCB告诉你
2020-07-02
浏览次数:1643
分享到:

  pcb打样需要提供什么文件不知道?需要提供哪些资料,资料不完整可能会严重影响制版良率以及产品质量,给pcb厂家以及自己带来不必要的损失,我们一起来看看。

  PCB打样是大批量生产的早期流程,只有样品精确了才可以大批建成投产,那麼,提供精确的打样文件至关重要,那大家都清晰必须提供什么文件吗?及其提供的文件中应当留意什么难题?

  pcb打样必须提供哪些内容?

  最先,必须提供PCB或是GERBER文件,文件要包括印刷制版表明——包含木板叠加层数、材料、焊层加工工艺、印刷油墨色调等实际规定,下面就来实际了解一下有哪些关键的主要参数表明。

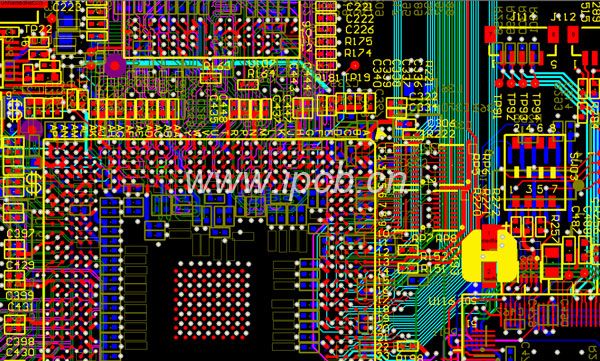

pcb打样

  原材料:要表明PCB的制做原材料是必须哪些的,现阶段最广泛的是用FR4,关键原材料是环氧树脂胶脱离纤维布板。

  板层:要表明制做PCB板的叠加层数。(PCB板的制做叠加层数不一样,价钱也会不一样,pcb线路板打样的步骤是如出一辙的)

  防焊色调:色调有很多种多样,也可依据规定来开展挑选,一般是翠绿色。

  丝印油墨色调:PCB上丝印油墨的字体样式和外框的色调,一般挑选为乳白色。

  铜厚:一般依据PCB电源电路的电流量来开展计算机的应用铜的薄厚,一般越厚越好,但成本费会高些,因此必须有效均衡。

  过孔是不是遮盖防焊:过阻焊便是将过孔绝缘层起來,不然便是让过孔不绝缘层。

  表层镀层:有喷锡和电镀。

  总数:制做PCB的总数要表明清晰。

  以上便是pcb打样需要提供什么文件的一些内容,pcb打样基本提供的就是上述资料,具体还得看设计工程师是怎么设计的,再根据实际需求而定,然后再找到pcb生产厂家进行pcb打样生产,交期一般很快就会完成,最快几个小时就可以交货。
