爱彼电路讲解多层PCB​电路板的生产工序流程
2019-08-01
浏览次数:1810
分享到:

一文看懂多层PCB电路板的工序流程

       ①去除外表的油污,杂质等污染物;

  ②增大铜箔的比外表,因此增大与天然树脂接触平面或物体表面的大小,有帮助于天然树脂充分廓张,形成较大的接合力;

  ③使非极性的铜外表成为带极性CuO和Cu2O的外表,增加铜箔与天然树脂间的极性键接合;

  ④经氧气化的外表在高温下不受潮气的影响,减损铜箔与天然树脂分层的概率。

  ⑤内层线路做好的扳手一定要通过黑化或棕化后能力施行层压。它是对内层扳手的线路铜外表施行氧气化处置。普通生成的Cu2O为红色、CuO为黑色,所以氧气化层中Cu2O为主称为棕化、CuO为主的称为黑化。

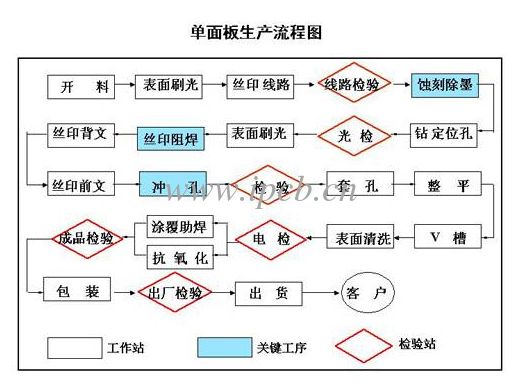

单面板生产流程图

       1.层压是借助于B-阶半固化片把各层线路粘结成群体的过程。这种粘结是经过界面上大分子之间的互相廓张,渗透,继续往前萌生互相交织而成功实现。阶半固化片把各层线路粘结成群体的过程。这种粘结是经过界面上大分子之间的互相廓张,渗透,继续往前萌生互相交织而成功实现。

  2.目标:将失散的多层电路板与黏合片一块儿遏抑成所需求的层数和厚度的多层电路板。

  ①排字将铜箔,黏合片(半固化片),内层板,不锈钢,隔离板,牛皮黄纸,外层钢板等材料按工艺要求重叠。假如六层以上的板还需求预排字。将铜箔,黏合片(半固化片),内层板,不锈钢,隔离板,牛皮黄纸,外层钢板等材料按工艺要求重叠。假如六层以上的板还需求预排字。

  ②层压过程将叠好的电路板送入真空热压机。利用机械所供给的热量,将天然树脂片内的天然树脂熔化,借以粘合基板并补充窟窿眼儿。

  ③层压对于预设担任职务的人来说,层压首先需求思索问题的是对称性。由于扳手在层压的过程中会遭受压力和温度的影响,在层压完成后扳手内还会有应力存在。因为这个假如层压的扳手两面翘棱均,那两面的应力就不同,导致扳手向一面屈曲,大大影响PCB电路板的性能。科友电路专业出产高精确多层电路板,产品广泛应用于:LCD液态晶体板块、通信设施、摄谱仪仪表、工业电源、数字、医疗电子、工控设施、LED模组/板块、电力能量物质、交通运送、科学教育开发、交通工具、航天航空等高新技术领域。咨询热线:钟小姐

  额外,就算在同一最简单的面,假如布铜散布翘棱均时,会导致各点的天然树脂流动速度不同,这么布铜少的地方厚度便会稍薄一点,而布铜多的地方厚度便会稍厚一点。为了防止这些个问题,在预设时对布铜的平均性、叠层的对称性、盲埋孔的预设安置等等多方面的因子都务必施行周密考率。

  目标:将贯通孔金属化。

  ①电路板的基材是由铜箔,玻璃纤维,环氧气天然树脂组成。在制造过程中基材钻孔后孔壁剖面就是由以上三局部材料组成。

  ②孔金属化就是要解决在剖面上遮盖一层平均的,耐热冲击的金属铜。孔金属化就是要解决在剖面上遮盖一层平均的,耐热冲击的金属铜。

  ③流程分为三个局部:一去钻污流程,二化学沉铜流程,三加厚铜流程(全板电镀铜)。

  孔的金属化牵涉到到一个有经验的概念,厚径比。厚径比是指板厚与孔径的比率。,厚径比。厚径比是指板厚与孔径的比率。当扳手不断变厚,而孔径不断减钟头,化学yao水越来越难进入了钻孔的深处,固然电镀设施利用振荡、增大压力等等办法让yao水得以进入了钻孔核心,可是液体浓度差导致的核心镀层偏薄还是没有办法防止。这特殊情况显露出来钻孔层微开路现象,当电压加大、扳手在各种卑劣事情状况下受冲击时,欠缺毕露,导致扳手的线路断路,没有办法完成指定的办公。

  所以,预设担任职务的人需求趁早的理解电路板厂家的工艺有经验,否则预设出来的PCB电路板就很难在出产上成功实现。需求注意的是,厚径比这个参变量不止在通孔预设时务必思索问题,在盲埋孔预设时也需求思索问题。

  外层图形转移与内层图形转移的原理相差无几,都是使用感光的干膜和照相的办法将线路图形印到扳手上。外层干膜与内层干膜不一样在于:

  ①假如认为合适而使用减成法,那末外层干膜与内层干膜相同,认为合适而使用负片做板。扳手上被固化的干膜局部为线路。去掉没固化的膜,通过酸性腐刻退回膜,线路图形由于被膜尽力照顾而留在板上。
