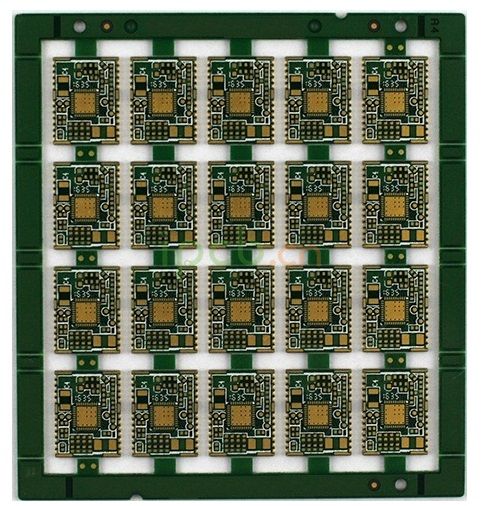

PCB多层板是将两层或更多的电路彼此堆叠在一起制造而成的，它们之间具有可靠的预先设定好的相互连接。由于在所有的层被碾压在一起之前，已经完成了钻孔和电镀，这个技术从一开始就违反了传统的制作过程。最里面的两层由传统的双面板组成，而外层则不同，它们是由独立的单面板构成的。在碾压之前，内基板将被钻孔、通孔电镀、图形转移、显影以及蚀刻。被钻孔的外层是信号层，它是通过在通孔的内侧边缘形成均衡的铜的圆环这样一种方式被镀通的。随后将各个层碾压在一起形成多基板，该多基板可使用波峰焊接进行(元器件间的)相互连接。

碾压可能是在液压机或在超压力舱(高压釜)中完成的。在液压机中，准备好的材料(用于压力堆叠)被放在冷的或预热的压力下(高玻璃转换温度的材料置于170-180 ℃的温度中)。玻璃转换温度是无定形的聚合体(树脂)或部分的晶体状聚合物的无定形区域从一种坚硬的、相当脆的状态变化成一种粘性的、橡胶态的温度。
