松下R5515高频电路板材料规格书

  R5515高频电路板材料是松下公司研发专用于70G以上高频电路的材料,此高频材料广泛用于汽车雷达传感器,通迅,及各种毫米波高频电路板领域.


R5515特性

1. 传输损耗∶0.079dB/mm(@79GHz), 传输损耗很低,可以用于毫米波段天线的高效率化低损耗化.
2. 优良的PCB加工性,可降低PCB加工成本.PTFE的PCB基材,在PCB钻孔加工和镀铜的制作较为困难,由松下R5515是热固性树脂材料,可使用PCB通用设备进行加工。
3. 可与通用的FR4加工混压板.由于松下R5515是热固性树脂材料,与FR4的同时成型更容易。


R5515应用

毫米波段天线用基板
车载毫米波雷达
无线通信基站的天线用基板
高速传送基板

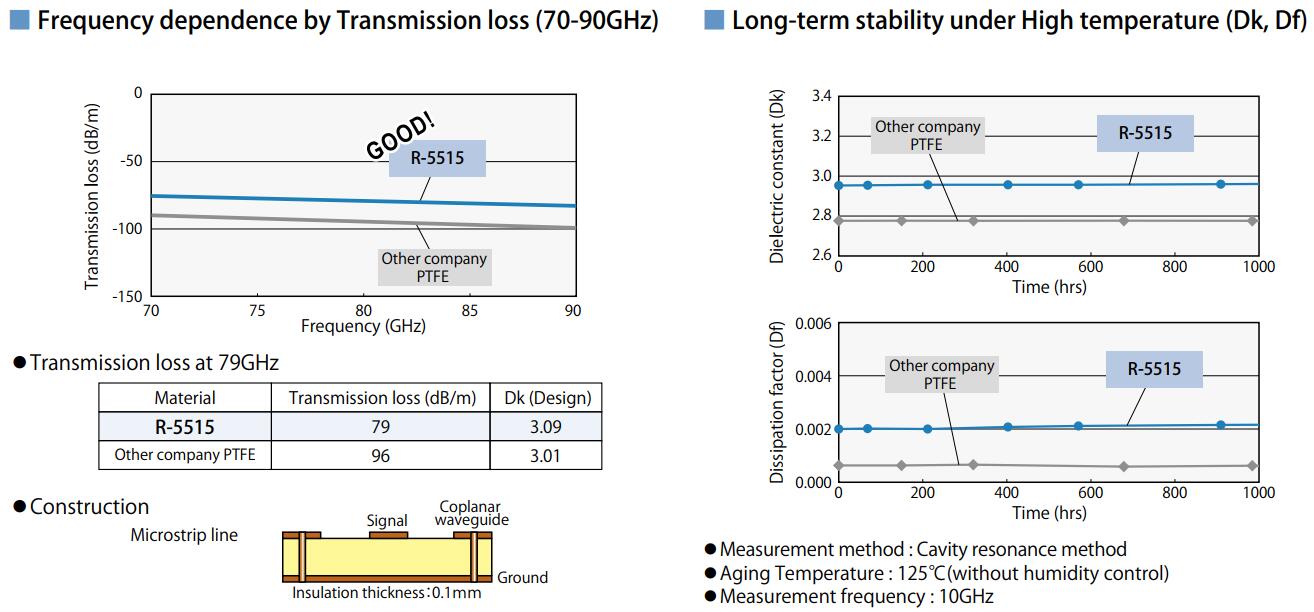

R5515高频电路板材料传输损耗
