什么是LGA、PGA、BGA类型的封装?众所周知,CPU封装的类型主要为三种:LGA,PGA,BGA,其中LGA封装是最常见的,intel处理器都是采用这种类型的封装,而PGA封装则是AMD常用的一种封装类型。而今天装机之家帮大家科普一下关于CPU封装的知识,带来LGA、PGA、BGA三种封装方式对比,希望大家会喜欢。

什么是CPU的封装?

CPU的物理结构由晶圆与PCB加上其他电容等单元构成的。

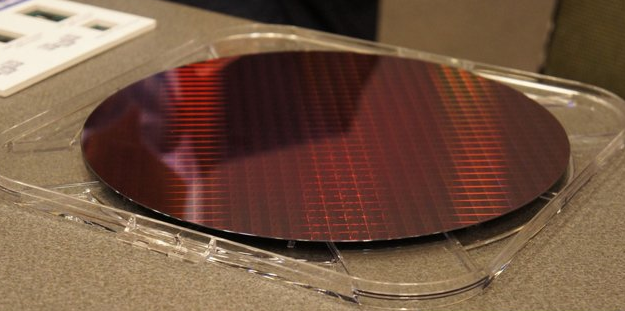

晶圆

 晶圆

至于晶圆为什么是圆的,主要是因为工艺以及后期方便切割以及利用率的考虑。那么切割下来一个小方块就是CPU上的一个晶圆了。

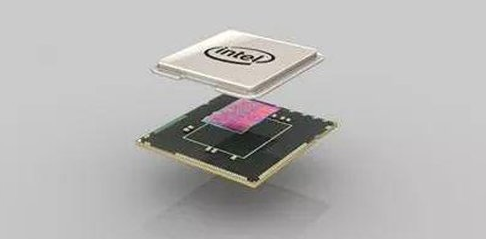

▲CPU的物理构成。那么一颗CPU晶圆切割下来,与PCB连接,然后加上或者不加上保护盖,这就是一个完整的CPU了。

但是!一颗CPU并不能可以工作了,他需要和主板连接,那么这个与主板连接的方式,就叫做封装。(有点小饶,但是相信你可以明白)

封装的类型主要为三种:LGA,PGA,BGA。

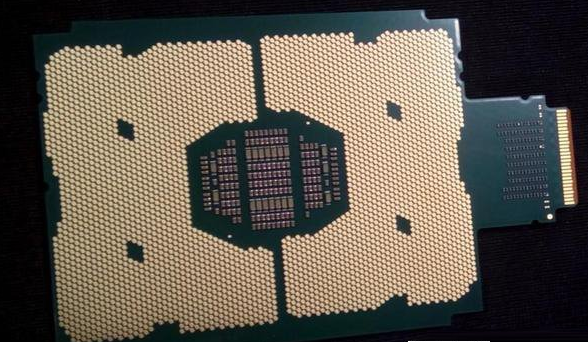

LGA:

LGA的全称叫做“land grid array”,或者叫“平面网格阵列封装”。




▲我们平时常见的Intel CPU基本都采用了这样的封装方式。

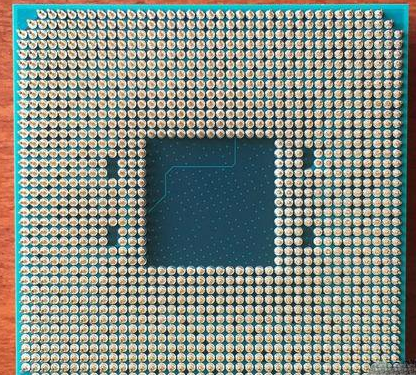

PGA:

PGA的全称叫做“pin grid array”,或者叫“插针网格阵列封装”。




和LGA相反,PGA则是把针脚集中在了CPU的PCB身上,所以你会看到CPU身上会有一堆的针脚,而主板只需要提供插入针脚的插孔就好了。而且由于本身需要多次移动,PGA的针脚相对于LGA来说强度会更高,即使出现了弯曲,也能通过相对简单的方法恢复。可以说在保护上PGA是比LGA好很多的。

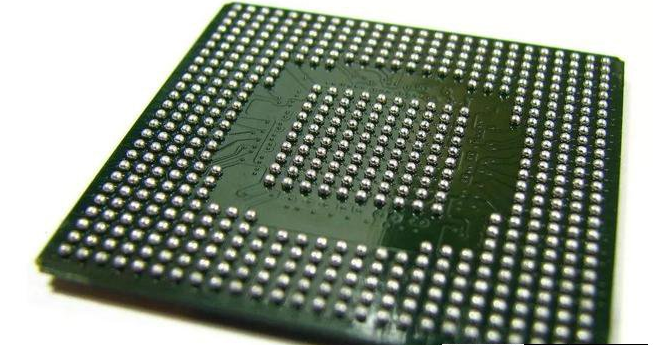

BGA:

BGA的全称叫做“ball grid array”,或者叫“球柵网格阵列封装”。


▲目前绝大部分的intel移动CPU都使用了这种封装方式。



BGA可以是LGA,PGA的极端产物,和他们可以随意置换的特性不同,BGA一旦封装了,除非通过专业仪器,否则普通玩家根本不可能以正常的方式拆卸更换,但是因为是一次性做好的,因此BGA可以做的更矮,体积更小。

三种封装方式对比:

严格来说,大家各有胜负,并没有谁最好。

LGA:相比较于PGA而言,体积更小,相比于BGA而言具有更换性。但是对于更换过程中的操作失误要求更严格。

PGA:在三种封装中体积最大,但是更换方便,而且更换的操作失误要求低。

BGA:三种封装中体积最小,但是更换接近于0,同时由于封装工艺问题,BGA的触点如果在封装过程中没有对准或者结合,极有可能意味着报废,所以相比于LGA,PGA成品率更低。

毫无疑问,LGA和PGA是推动着我们DIY爱好者发展的主要道路。但是随着处理器的发展,特别是移动领域。但是随着移动处理器的发展,Intel自四代过后逐渐放弃推出采用PGA封装的移动处理器,改用BGA封装,无疑这样的举动将会大挫未来的笔记本DIY玩家。而BGA封装的处理器,极有可能随着主板一起报废,对于热爱捡垃圾的垃圾佬来说,这简直是一场浪费行为。

不过话说回来封装方式,这三种封装方式仅仅是CPU和主板交互的一种方式而已。也正是因为他只是一种方式,这也就意味着,BGA的CPU通过一个简单的PGA PCB板,让本来只是BGA的CPU变成PGA。
