多层PCB的线路加工,和单层双层没什么区别,最大的不同在过孔的工艺上。多层电路板,通常有通孔板、一阶板、二阶板、二阶叠孔板这几种。
只有一种过孔,从第一层打到最后一层。不管是外部的线路还是内部的线路,孔都是打穿的。叫做通孔板。通孔板和层数没关系,平时大家用的2层的都是通孔板,而很多交换机和军工电路板,做20层,还是通孔的。
激光只能打穿玻璃纤维的板材,不能打穿金属的铜。所以外表面打孔不会影响到内部的其他线路。激光打了孔之后,再去镀铜,就形成了激光过孔。

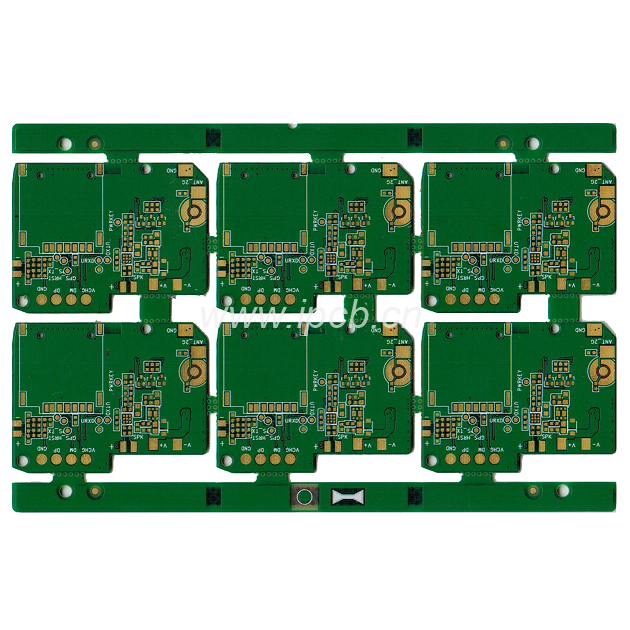

品 名:4层一阶HDI电路板
板 材:FR-4
层 数:4层
板 厚:1.0mm
表面工艺:沉金+OSP
铜 厚:1OZ
颜 色:绿油白字
最小线宽/线距:4mil/4mil
最小焊盘:0.25mm
最小孔径:机械控0.2mm,激光孔0.1mm
用 途 :模块
