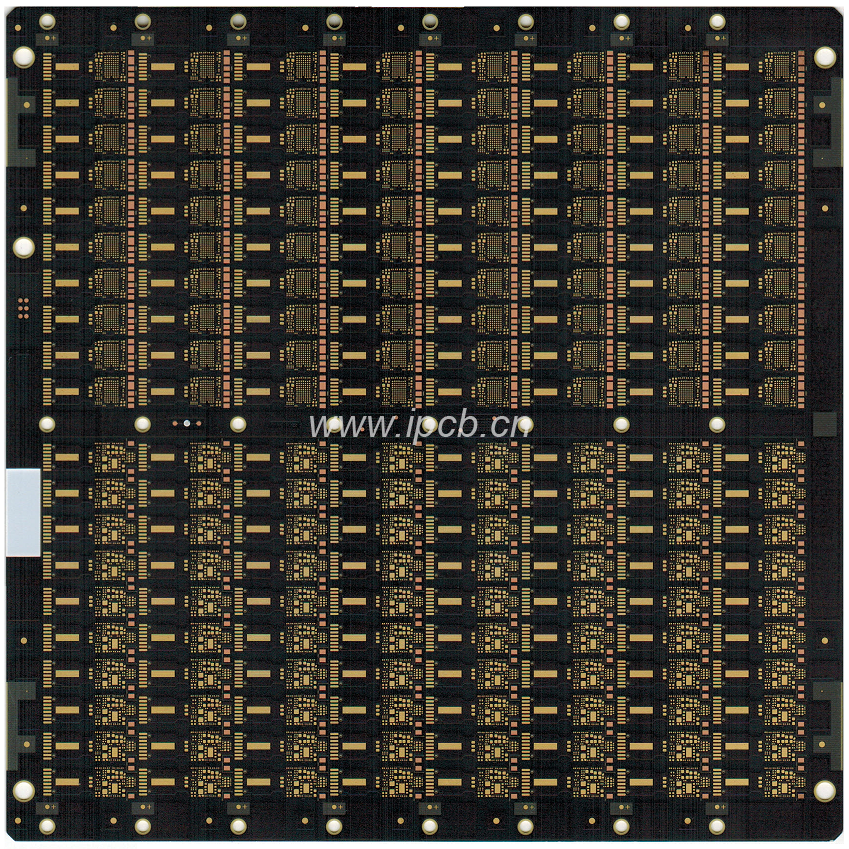

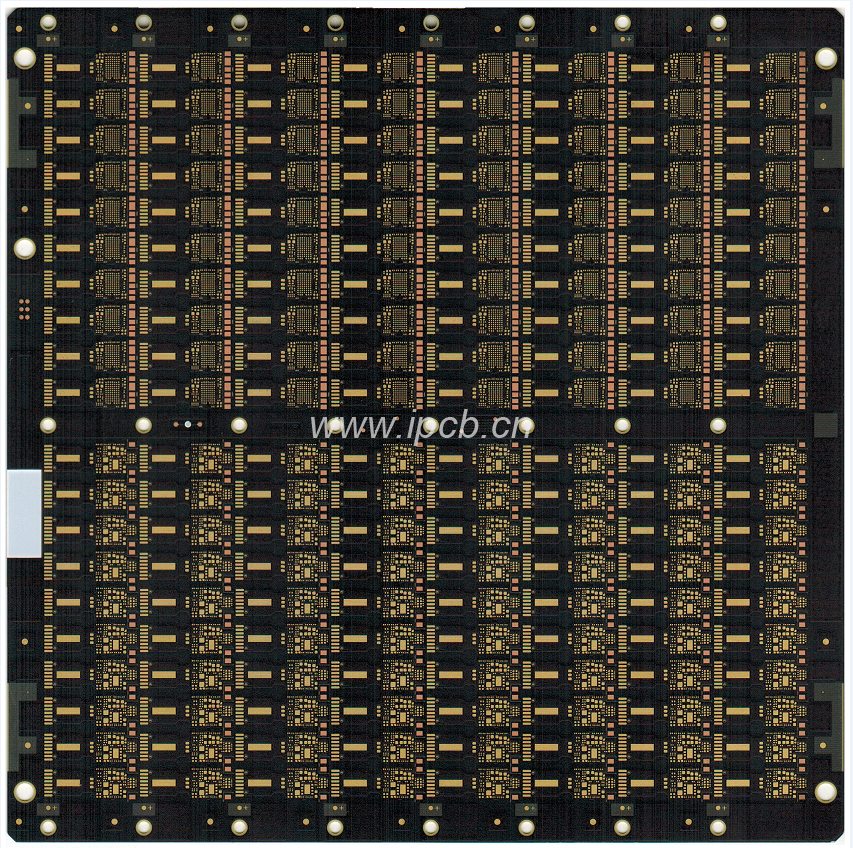

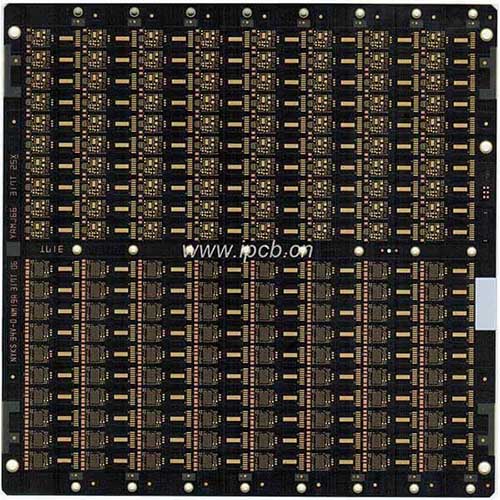

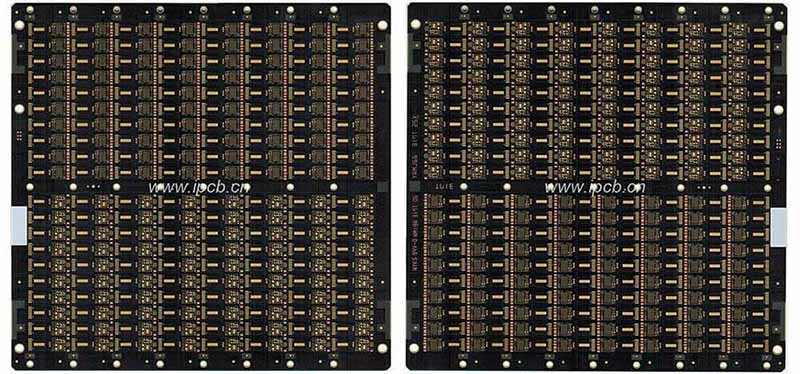

    高端手机Type-C插头板

    品      名:高端手机Type-C插头板
    板      材:FR-4
    层      数:6
    板      厚:0.4mm
    铜      厚:1OZ
    颜      色:哑光黑油
    表面工艺:沉金
    最小线宽/线距:2.5mil/2.5mil
    最小孔径:0.1mm
    特殊工艺:六层一阶,超薄板厚
    用      途:智能数码产品

    产品详情 技术参数

    Type-C是USB接口的一种连接介面,由USB Implementers Forum制定,不分正反两面均可插入,大小约为8.3mm×2.5mm,和其他介面一样支持USB标准的充电、数据传输、显示输出等功能,Type-C广受青睐的原因除了小巧轻薄、支持正反插以及USB3.1的高传输速率之外,另一个重要的原因可以支持影音信号的传输。现在Type-C广泛应用于手机、电脑、PAD等电子设备,作为其搭载的线路板,其需求也是越来越多。目前,消费电子产品板端Type-C接口大多是搭载在硬板或软硬结合板上,传统的硬板不具备挠性,使用不便;而软硬结合板虽然兼具了硬板的承载力及软板的挠性,但其生产工序复杂,需要同时具备FPC生产设备与PCB生产设备,生产难度大,良品率仅约为70%左右,材料浪费大,生产周期长,价格昂贵。柔性线路板是以聚酰亚胺或聚酯薄膜为基材制成的一种可靠性绝佳的可挠性印刷电路板,具有配线密度高、重量轻、厚度薄、弯折性好的特点,而柔性线路板的板子过于柔软,承载电子元器件能力差,不具备搭载Type-C接口的能力。

    搭载Type-C接口的柔性线路板,包括通过纯胶压合成一体的柔性线路板、FR4材质的增强片;其中所述柔性线路板上设有经金属化处理、可容Type-C接口的固定脚穿过的第一固定孔;所述增强片上适配所述第一固定孔,设有经金属化处理、可容Type-C接口的固定脚穿过的第二固定孔,第二固定孔周围保留宽度为0.2mm-0.5mm铜环;所述纯胶上对应所述第一固定孔,设有可容Type-C接口的固定脚穿过的第三固定孔;所述第二固定孔的孔径小于第一固定孔,所述第三固定孔的孔径大于第一固定孔。


    品      名:高端手机Type-C插头板
    板      材:FR-4
    层      数:6
    板      厚:0.4mm
    铜      厚:1OZ
    颜      色:哑光黑油
    表面工艺:沉金
    最小线宽/线距:2.5mil/2.5mil
    最小孔径:0.1mm
    特殊工艺:六层一阶,超薄板厚
    用      途:智能数码产品
