广东高精密高难度特种PCB线路板厂家
2021-07-27
浏览次数:233
分享到:

PCB线路板板块的市场在不断发展,这主要得益于两方面的动力。一是线路板板块应用行业的市场空间在持续拓展,通讯行业和笔记本电脑行业的应用提升,使得多层线路板市场的增长十分迅速,目前应用比例达到50%。同时,彩电、手机、汽车电子用数字线路板的比例也明显增加,从而使得线路板行业的空间不断拓展。再者,全球线路板行业正在向我国转移也导致了我国线路板市场空间的迅速拓展。 近,美国PCB专门制造商(PCB pure-plays)公布的收益数据揭示了一个需求不断增长的市场环境:过去的一年里,PCB的订单出货比稳大于一。另外一方面,由于PCB行业竞争的激烈,一些PCB大厂通过积极开发新技术,增加PCB层数或者促进技术要求高的FPC市场化进程,以满足不断变化的市场需求;与此同时,通过技术上的“打压”,让一些没有竞争力的小厂退出该市场,这也是今年行情大好的情况下很大部分PCB小厂的隐忧。

PCB线路板

  线路板板材

  FR-1:阻燃覆铜箔酚醛纸层压板。IPC4101详细规范编号 02;Tg N/A;

  FR-4:1)阻燃覆铜箔环氧E玻纤布层压板及其粘结片材料。IPC4101详细规范编号 21;Tg≥100℃;

  2)阻燃覆铜箔改性或未改性环氧E玻纤布层压板及其粘结片材料。IPC4101详细规范编号 24;Tg 150℃~200℃;

  3)阻燃覆铜箔环氧/PPO玻璃布层压板及其粘结片材料。IPC4101详细规范编号 25;Tg 150℃~200℃;

  4)阻燃覆铜箔改性或未改性环氧玻璃布层压板及其粘结片材料。IPC4101详细规范编号 26;Tg 170℃~220℃;

  5)阻燃覆铜箔环氧E玻璃布层压板(用于催化加成法)。IPC4101详细规范编号 82;Tg N/A;

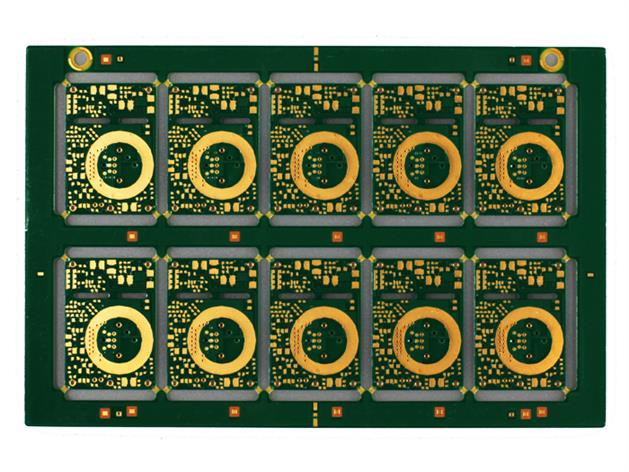

多层线路板

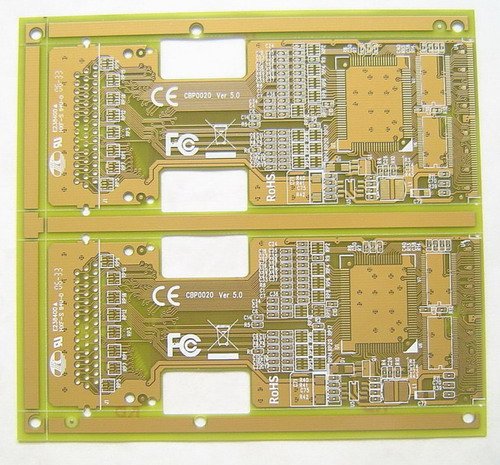

  PCB线路板按层数来分的话分为单面板,双面板,和多层线路板三个大的分类。

  首先是单面板,在基本的PCB电路板上,零件集中在其中一面,导线则集中在另一面上。因为导线只出现在其中一面,所以就称这种PCB叫作单面线路板。单面板通常制作简单,造价低,但是缺点是无法应用于太复杂的产品上。

  双面电路板是单面板的延伸,当单层布线不能满足电子产品的需要时,就要使用双面板了。双面都有覆铜有走线,并且可以通过过孔来导通两层之间的线路,使之形成所需要的网络连接。

  多层电路板是指具有三层以上的导电图形层与其间的绝缘材料以相隔层压而成,且其间导电图形按要求互连的印制板。多层线路板是电子信息技术向高速度、多功能、大容量、小体积、薄型化、轻量化方向发展的产物。线路板按特性来分的话分为软板(FPC),硬板(PCB),软硬结合板(FPCB)

软硬结合板(FPCB)

  多层或多层印制电路板是由两层以上的导电层(铜层)彼此相互叠加组成的PCB电路板。铜层被树脂层(半固化片)粘接在一起。多基板是印制电路板中复杂的一种类型。由于制造过程的复杂性、较低的生产量和重做的困难,使得它们的价格相对较高。

  由于集成电路封装基板密度的增加,导致了互连线的高度集中,这使得多基板的使用成为必需。在印制电路的版面布局中,出现了不可预见的设计问题,如噪声、杂散电容、串扰等。所以,印制电路板设计必须致力于使信号线长度小以及避免平行路线等。显然,在PCB单面板中,甚至是双面板中,由于可以实现的交叉数量有限,这些需求都不能得到满意的答案。在大量互连和交叉需求的情况下,PCB电路板要达到一个满意的性能,就必须将板层扩大到两层以上,因而出现了多层电路板。因此制造多层电路板的初衷是为复杂的和/或对噪声敏感的电子电路选择合适的布线路径提供更多的自由度。

文章来自(www.ipcb.cn)爱彼电路是专业高精密PCB电路板研发生产厂家,可批量生产4-46层pcb板,电路板,线路板,高频板,高速板,HDI板,pcb线路板,高频高速板,IC封装载板,半导体测试板,多层线路板,hdi电路板,混压电路板,高频电路板,软硬结合板等
