PCB板材的TG是什么意思?

1.基板由固态融化为橡胶态流质的临界温度,叫Tg点即熔点

2.Tg点越高表明板材在压合的时候温度要求越高,压出来的板子也会比较硬和脆,一定程度上会影响后工序机械钻孔(如果有的话)的质量以及使用时电性特性。

3.Tg点是基材保持刚性的最高温度(℃)。也就是说普通PCB基板材料在高温下,不但产生软化、变形、熔融等现象,同时还表现在机械、电气特性的急剧下降

4.一般Tg的板材为130度以上,High-Tg一般大于170度,中等Tg约大于150度;基板的Tg提高了,印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会提高和改善。TG值越高,板材的耐温度性能越好,尤其在无铅喷锡制程中,高Tg应用比较多。 近年来,要求制作高Tg印制板的客户逐年增多。下面来介绍一下高Tg线路板到底是什么。

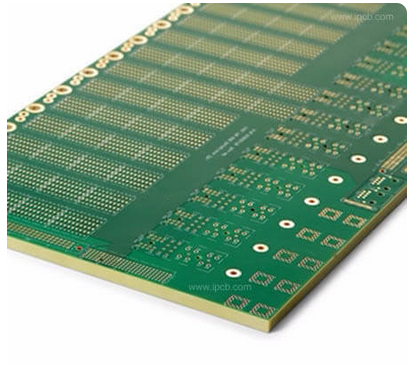

 36层( M6板材)高TG多层板

   36层( M6板材)高TG多层板

    高Tg指的是高耐热性。一般Tg的板材为130度以上,高Tg一般大于170度,中等Tg约大于150度,通常Tg≥170℃的PCB印制板,称作高Tg印制板。 随着电子工业的飞跃发展,特别是以计算机为代表的电子产品,向着高功能化、高多层化发展,需要PCB基板材料的更高的耐热性作为重要的保证。以SMT、CMT为代表的高密度安装技术的出现和发展,使PCB在小孔径、精细线路化、薄型化方面,越来越离不开基板高耐热性的支持。      基板的Tg提高了,印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会提高和改善。TG值越高,板材的耐温度性能越好 ,尤其在无铅制程中,高Tg应用比较多。  所以一般的FR-4与高Tg的FR-4的区别:是在热态下,特别是在吸湿后受热下,其材料的机械强度、尺寸稳定性、粘接性、吸水性、热分解性、热膨胀性等各种情况存在差异,高Tg产品明显要好于普通的PCB基板材料。
