六大技巧助你高频电路板布线
2020-09-15
浏览次数:1158
分享到:

在电路板行业,高频电路板的应用非常广泛,高频信号在电子通讯行业应用最为广泛,高频电路板布线相信大家也有听说过,今天要分享的是高频电路板布线的六大技巧 。

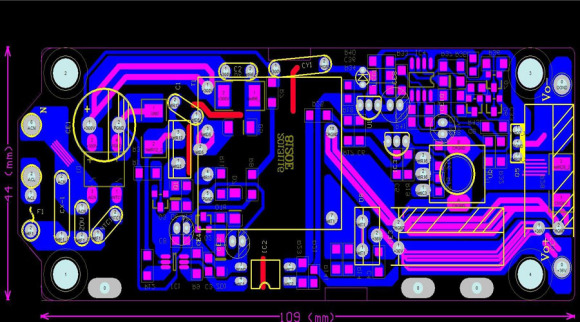

高频电路板电路图

一、高频电路板器件管脚间的引线越短越好

信号的辐射强度是和信号线的走线长度成正比的,高频的信号引线越长,它就越容易耦合到靠近它的元器件上去,所以对于诸如信号的时钟、晶振、DDR的数据、LVDS线、USB线、HDMI线等高频信号线都是要求尽可能的走线越短越好。

二、高速电子器件管脚间的引线弯折越少越好

高频电路板布线的引线最好采用全直线,需要转折,可用45度折线或者圆弧转折,这种要求在低频电路中仅仅用于提高铜箔的固着强度,而在高频电路板中,满足这一要求却可以减少高频信号对外的发射和相互间的耦合。

三、高频数字信号的地线和模拟信号地线做隔离

模拟地线、数字地线等接往公共地线时要用高频扼流磁珠连接或者直接隔离并选择合适的地方单点互联。高频数字信号的地线的地电位一般是不一致的,两者直接常常存在一定的电压差,而且,高频数字信号的地线还常常带有非常丰富的高频信号的谐波分量,当直接连接数字信号地线和模拟信号地线时,高频信号的谐波就会通过地线耦合的方式对模拟信号进行干扰。所以通常情况下,对高频数字信号的地线和模拟信号的地线是要做隔离的,可以采用在合适位置单点互联的方式,或者采用高频扼流磁珠互联的方式。

四、避免走线形成的环路

各类高频信号线路板走线尽量不要形成环路,若无法避免则应使环路面积尽量小。

五、高频电路板器件管脚间的引线层间交替越少越好

所谓“引线的层间交替越少越好”是指元件连接过程中所用的过孔(Via)越少越好。一个过孔可带来约0.5pF的分布电容,减少过孔数能显着提高速度和减少数据出错的可能性。

六、集成电路块的电源引脚增加高频退藕电容

每个集成电路块的电源引脚就近增一个高频退藕电容。增加电源引脚的高频退藕电容,可以有效地抑制电源引脚上的高频谐波形成干扰。
