便携式电路板在线维修测试仪详细介绍
2020-09-01
浏览次数:1069
分享到:

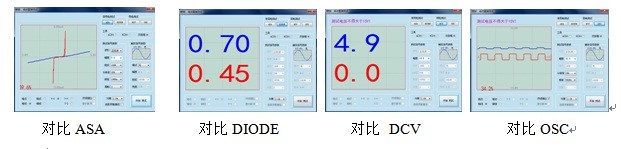

1.通路节点/管脚间接测试性能:(原有性能缩减) 以节点/管脚为测试部门。实用于快捷检测暂时接修的通路板毛病、测试三端机件;正在ASA测试上,增多了单棒测试,双棒比照DIODE、DCV数据、OSC直线性能。

测试三端机件

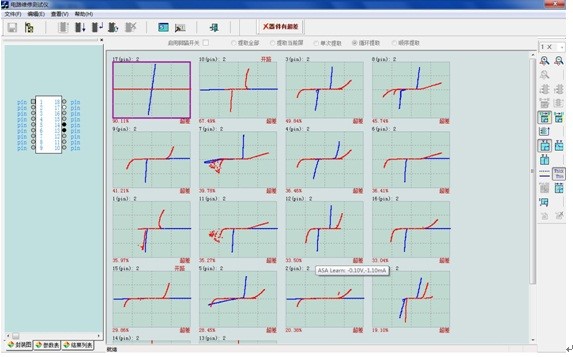

 2.机件间接测试性能:(新增测试性能)以机件为测试部门。每屏显现对于机件一切管脚的测试直线或者数据。便于比照综合毛病。没有存储测试数据。实用于快捷检测暂时接修的通路板毛病、快捷测试集成IC。



机件间接测试性能

 本色能对于机件每个管脚所做的测试,与性能1彻底相反——可做ASA、DIODE、DCV、OSC测试;直线或者数据重合时声响提醒等。
a) “进修”、“比拟”测试形式便于小批量测试;

b) 对于40脚以次的机件停止ASA测试,可运用测试夹或者适配重,可正在数分钟内测试完一切管脚的直线。对于N个管脚的机件,至多测试N * N条直线、支撑硬件安装参考脚、辨认没有稳固直线等。

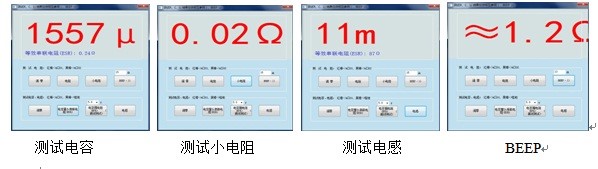

3. 分立部件间接参数测试性能:(新增测试性能) 测试电阻、库容、电感的数值,通断测试。与万用表、电桥、库容表等比,劣势没有正在于测试精密度,而正在于正在线测试威力强。



分立部件间接参数测试性能

a) 测试进度快、显现成效好;
b) 电阻测试:1~1MΩ。主动换挡;
c) 小电阻测试:0.02~3Ω;
d) 库容测试:电定量0.01~10000μ,主动换挡、测试等效并联电阻ESR、测试等效串联电阻EPR;
e) 电感测试:感抗20μH~,主动换挡、测试等效并联电阻ESR;
f) 通、断(BEEP)测试:阈值15欧姆内可设;提醒音可改换。

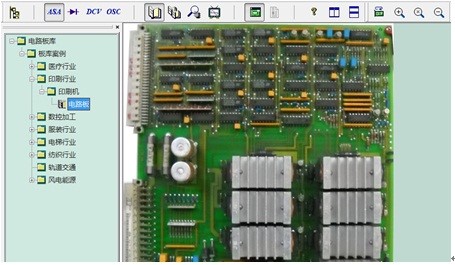

4. 通路板图像建库测试性能:(原有性能缩减)实用于时常检修的通路板。细心取舍测试参数无助于于进步毛病检出率。



通路板图像建库测试性能

a) 测试机件管脚ASA、DIODE、DCV、OSC;
b) 宏观的通路板治理办法。进见上图左方窗口;
c) 建库、调用测试图像界面。正在银幕上显现通路板的照片。间接正在照片中的机件上界说、调用对于该机件的测试;
d) 支撑“机件”、“测试点”两种机件形式。无效进步探棒的测试进度。
e) 通路板、机件、管脚三级毛病领航:为每块通路板、板上每个机件、机件的每个管脚主动联系一度可解决图像、文字的资料。可把测试留意须知、顺利检修案例、测试后果的银幕显现之类,记载正在该资料中,供随时查阅。尤其实用于积攒培修经历,也非常无助于于培修技能治理。
f) 销毁测试当场:为通路板构建“测试记载”。构建后可主动销毁对于这种通路板的测试数据,日后可随时查阅,好像你刚刚刚刚做了测试;
g) 测试夹测试ASA时:可按管脚安装测试参数、静态参考脚、取舍锐敏直线、辨认没有稳固直线等。
h) 通路板库版权治理。掩护笔者权利、共享建库成绩;

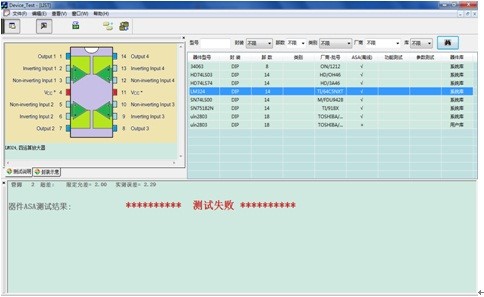

5. 机件建库测试性能:(新增测试性能)经过ASA测试检测机件是非。实用于检测罕用简单(无其它测试工法)机件。对于二手机件的检测成效好。细心取舍测试参数无助于于进步毛病检出率。

机件建库测试性能

 a) 可按管脚安装测试参数、取舍锐敏直线、辨认没有稳固直线等。进步毛病检出率;
b) 引入静态参考脚技能解决没有稳固直线;
c) 同型号、没有同厂商的机件可作为没有同机件解决;
d) 库版权治理。掩护笔者权利、共享建库成绩。
五、CFT硬件的运转条件:
1.CFT硬件金鸡独立装置运转,可用来WinXP、 Win7 、Win8等操作条件。
