柔性PCB电路板还是软硬接合板的制造文件
2020-08-13
浏览次数:1328
分享到:

在上一期关于软硬接合印刷电路板的博客中,我谈到达制板商制作柔性板的典型工艺流程。理解制作工艺,对于预设软硬接合板还是柔性电路板曲直常关紧的。同时,它也奉告你成功地制作预设的扳手所供给的数值。假如你还没有阅览过该系列博客的第一局部和第2局部,抓紧时机在这处和这处阅览,而后接着下文。

让我们来谈谈制作文件,他们十分关紧。我们是经过制作文件奉告出产商我们想要之类,不过他们也是导致了解不正确还是差错,而造成高昂代价的迟延耽误的关紧因素。幸运的是,我们可以参照一点标准,来保证我们与制作厂之间沟通无碍,特别是IPC-2223B(我的篇博客也参照这个标准)。

这可以归结为以下几条金科玉律:

保证你的制作商有有经验制作你的预设的软硬接合板。

保证它们从构建重叠结构时就与你合作,以便预设能够满意它们的出产流程。

运用IPC-2223作为预设参照,并保证制作商运用相同或有关的IPC标准,这么你便与它们运用了相同的专门用语。

尽早让它们参加到进预设过程中。

在走访了一点当地有有经验做软硬接合板的制板商后,我们发觉,众多预设师还是将gerber文件传递给它们的制板商。不过首选的应当是ODB++ v7.0或更高版本,由于在它的办公矩阵中添加了可以使GenFlex ?和大致相似的CAM工具能够清楚辨认的特别指定图层类型。如表1所示,里面含有的数值子集。

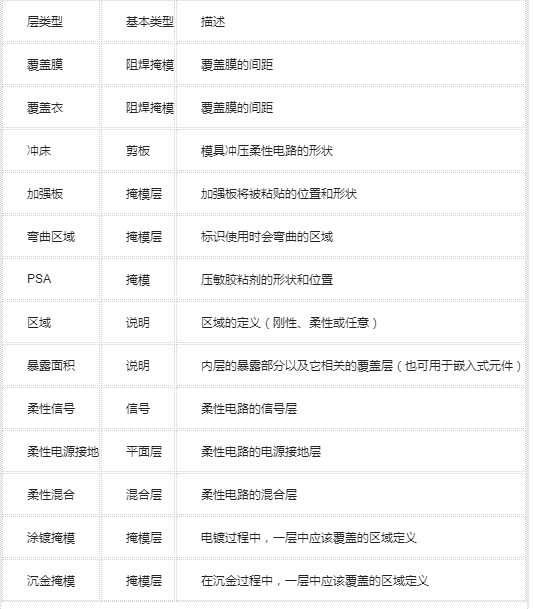

表1: 用于GenFlex的ODB++图层类型子集(V7.0及更高版本)(出处:ODB++V7.0规格)

用于GenFlex的ODB++图层类型子集



  假如运用Gerber还是ODB++早期版本的文件,我们就会面众多的麻烦。也就是说,制造商需求离合出刚性和柔性电路局部的剪切途径和模切图案。其实,我们需求运用机械层软片来显露硬性板上的避让需要,以及柔性电路地区范围上哪一些局部会显露在外;显露怎么样运用遮盖层来增强安装在柔性电路上的元件的焊盘。

这个之外,尤其需求注意的是钻孔对和通孔电镀层对,由于从刚性板到柔性板反面的钻孔需求复钻,这会增加成本和降产量低量。

作为一名预设师,真正的问题是,怎样来定义这些个地区范围、层和堆栈?

提提供制作商的最关紧的文件,毫没有疑问问是重叠堆栈。为了做出软硬接合板,还需求供给出不一样领域的不一样堆栈,况且要标识明白。一个简单的办法是在机械层上,将扳手的大概轮廓复制一份,况且标识出存在不一样重叠堆栈的地区范围,况且把相应的重叠结构表格放在旁边儿。下图1就是一个例子。

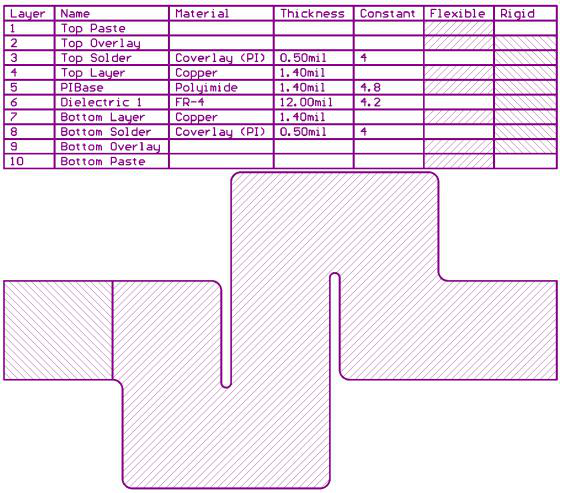

图1:堆栈图表显露软硬电路地区范围的补充型态



图1:堆栈图表显露软硬电路地区范围的补充型态。

在这个例子中,我运用了不一样的堆栈区般配的补充图案来表达哪一些叠层是里面含有在柔性局部或是刚性局部。可以看见这处的“绝缘层1”运用的是FR-4,由于它是增强板。

这就萌生了新问题,我们还需求一个2D空间来定义哪儿是屈曲或折叠的,哪儿元件和其它关紧对象可以越过刚性和柔性之间的边界。我会在在这以后详述该点。

我们都晓得,图片胜过千言万语。假如可以生成一张显露柔性和刚性地区范围的3D图像,这将帮忙制作商更明白地理解我们的意向。如今人们到现在为止运用MCAD软件成功实现这个视图,它们把PCB预设的STEP文件导入MCAD软件中。图2就是援用这一并念的例子。

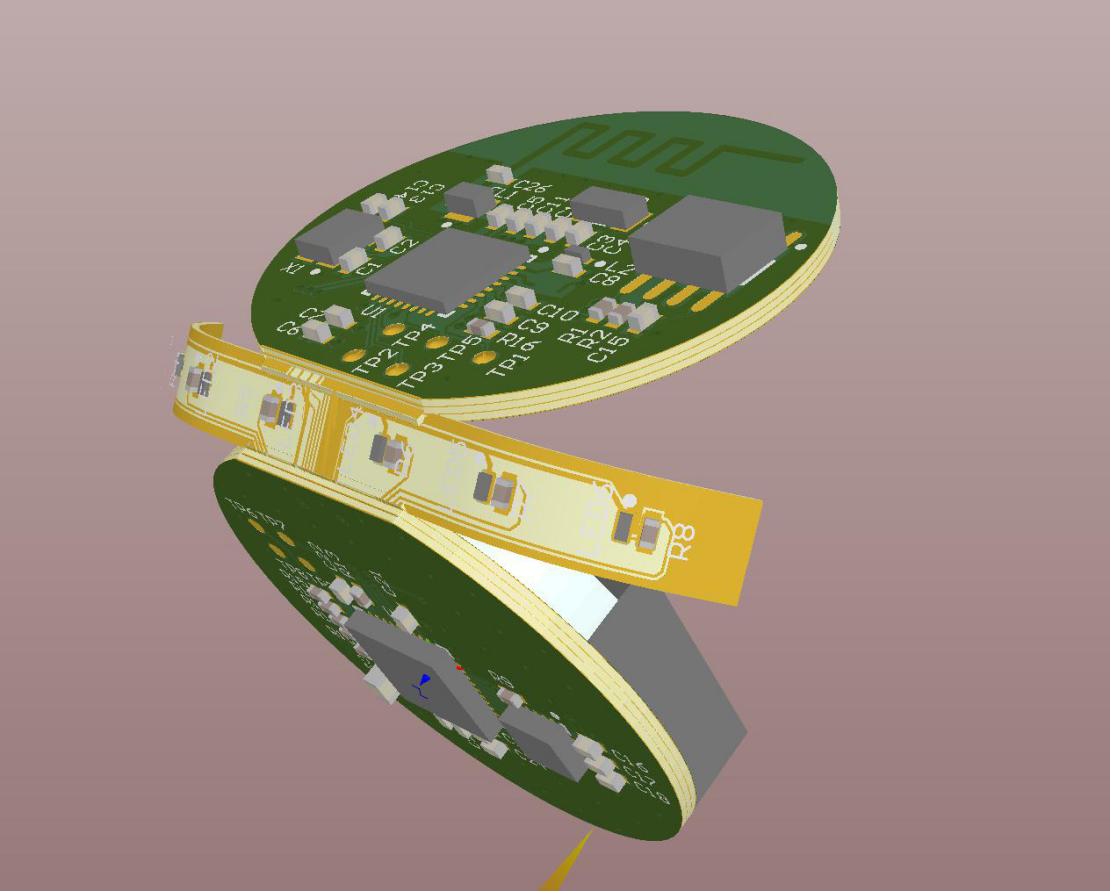

屈曲力学板型,展出预设意向



图2:屈曲力学板型,展出预设意向。

额外的益处是,它可以帮忙我们查缉柔性板和柔性之间以及柔性板和刚性板之间的互相关涉,防止发生很大的差错。

从上图中可以看见,软硬接合板意味着元部件可以放在半中腰层,而不仅单是顶层和底层。这在PCB预设软件中有些棘手,由于一般元部件务必安放在顶层和底层。因为这个,我们需求可以把元部件安放在半中腰层的有经验。

令人高兴的是, Altium Designer可以在把焊盘安放在恣意层上,所以这就可能成功实现了。额外,丝印是可以印制在在柔性电路上的。这不是困难的问题,由于遮盖层材料可以美好地与丝网印刷油墨粘合。关键是,要挑选足够的透过遮盖层材料的、有猛烈相比较的油墨颜色。丝印的清楚度会遭受一点影响,由于它要穿过遮盖膜,以及他们之间的纤小间距。再次着重提出,需求和制作者一块儿协商,来找到行得通又经济的作法。

批注:假如我们在PCB板上计划了某个地区范围用于连署柔性板,并在这些个地区范围上安放元件,那末这处就是安放镶嵌式元件的合理地区范围。我们需求生成一套十分清楚的文件,展出切口的位置和重叠结构。这会因为制作办法而萌生限止,譬如复钻还是多次遏抑等。因为这个,正确奉达你的意向况且尽力减损单独开孔是十分关紧的。最好防止在扳手的两面交错张嘴。

批注:定义Flex切口

请注意向1,为何没有90度角弯,但每个弯角的最小半径是若干? IPC提议半径要大于1.5mm (约60密耳),这么可以大大减损拐角处撕裂柔性电路的有可能性。一样的道理,柔性电路中的沟槽和狭缝的两端要安放直径是3mm(?)或更大避免撕裂的孔。详见下边例子的展览。

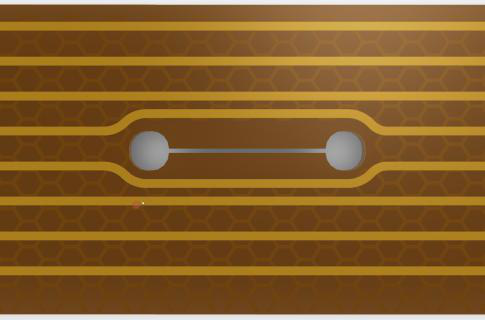

沟槽、狭缝和内角应当有避免撕裂口还是相切的线之间有最小半径为1.5mm的圆弧



图3:沟槽、狭缝和内角应当有避免撕裂口还是相切的线之间有最小半径为1.5mm的圆弧。

为了出产出靠得住的软硬接合板产品,关于制作商和柔性电路的终端用户需求思索问题众多,涵盖对铜皮图案的预设思索问题。在下一期的博客,我将商议哪一些这些个该做和不该做。敬请期望!
