PCB板生产工艺流程及可靠性设计介绍
2020-08-12
浏览次数:80
作者:
分享到:

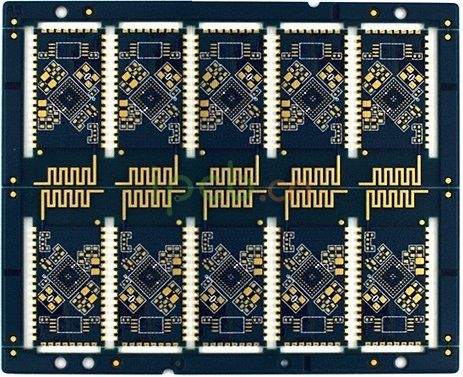

按预先规定预设制成印制线路板、印制元件或两者组合而成的导电图形称为印制线路板。下边绍介一下子PCB板出产工艺流程。

单面刚性印制板:→单面覆铜板→下料→(擦洗、干燥)→钻孔或冲孔→网印线路抗腐刻图形或运用干膜→固化查缉修板→腐刻铜→去抗蚀印料、干燥→擦洗、干燥→网印阻焊图形(常用绿油)、UV固化→网印字符标记图形、UV固化→预热、冲孔及外形→电气开、短路测试→擦洗、干燥→预涂助焊防氧气化剂(干燥)或喷锡热风整平→检查验看包装→成品出厂。

双面刚性印制板:→双面覆铜板→下料→叠板→数字控制钻导通孔→检查验看、去毛刺擦洗→化学镀(导通孔金属化)→(全板电镀薄铜)→检查验看擦洗→网印负性电路图形、固化(干膜或湿膜、暴光、显影)→检查验看、修板→线路图形电镀→电镀锡(抗蚀镍/金)→去印料(感光膜)→腐刻铜→(退锡)→保洁擦洗→网印阻焊图形常用热固化绿油(贴感光干膜或湿膜、暴光、显影、热固化,常用感光热固化绿油)→清洗、干燥→网印标记字符图形、固化→(喷锡或有机保焊膜)→外形加工→清洗、干燥→电气通断检验测定→检查验看包装→成品出厂。

贯通孔金属化法制作多层板工艺流程→内层覆铜板双面开料→擦洗→钻定位孔→贴光致抗蚀干膜或涂覆光致抗蚀剂→暴光→显影→腐刻与去膜→内层粗化、去氧气化→内层查缉→(外层单面覆铜板线路制造、B—阶粘结片、板料粘结片查缉、钻定位孔)→层压→数字控制制钻孔→孔查缉→孔前处置与化学镀铜→全板镀薄铜→镀层查缉→贴光致耐电镀干膜或涂覆光致耐电镀剂→面层底板暴光→显影、修板→线路图形电镀→电镀锡铅合金或镍/金镀→去膜与腐刻→查缉→网印阻焊图形或光致阻焊图形→印制字符图形→(热风整平或有机保焊膜)→数字控制洗外形→清洗、干燥→电气通断检验测定→成品查缉→包装出厂。

多层板工艺是从双脸庞金属化工艺基础进步展起来的。据中国环氧气天然树脂行业协会资深专家绍介,它除开继了双面工艺外,还有几个独有特别内部实质意义:金属化孔内层互连、钻孔与去环氧气钻污、定位系统、层压、专用材料。我们常见的电脑板卡基本上是环氧气天然树脂玻璃布基双面印制电路板,那里面有一面是插装元件另一面为元件脚烧焊面,能看出焊点很有规则,这些个焊点的元件脚分立烧焊面我们就叫它为焊盘。

为何其他铜导线图形不上锡呢。由于除开需求锡焊的焊盘等局部外,剩下局部的外表有一层耐波峰焊的阻焊膜。其外表阻焊膜大多数为绿颜色,有少量认为合适而使用黄色、黑色、蓝色等,所以在PCB行业常把阻焊油叫成绿油。其效用是,避免波焊时萌生桥接现象,增长烧焊品质和节省焊料等效用。它也是印制板的长久性尽力照顾层,能起到防潮、防腐蚀、防霉和机械擦伤等效用。从外特意的看,外表光溜亮堂的绿颜色阻焊膜,为菲林对板感光热固化绿油。不惟外观比较悦目,便关紧的是其焊盘非常准确度较高,因此增长了焊点的靠得住性。


地线预设在电子设施中,接地是扼制干扰的关紧办法。如能将接地和屏蔽准确接合起来运用,可解决大多干扰问题。电子设施中地线结构大概有系统地、机壳地(屏蔽地)、数码地(思维规律地)和摹拟地等。在地线预设中应注意以下几点:

1.准确挑选单点接地与多点接地在低频电路中,信号的办公频率小于1MHz,它的布线和部件间的电感影响较小,而接地电路形成的环流对干扰影响较大,故而应认为合适而使用一点儿接地。当信号办公频率大于10MHz时,地线阻抗变得非常大,此时应尽力减低地线阻抗,应认为合适而使用就近多点接地。当办公频率在1~10MHz时,假如认为合适而使用一点儿接地,其地线长度不应超过波长的1/20,否则应认为合适而使用多点接地法。

2.将数码电路板与摹拟电路分开电路板上既有高速思维规律电路,又有线性电路,应使他们尽力分开,而两者的地线不要相混,作别与电源端地线衔接。要尽力加大线性电路的接地平面或物体表面的大小。

3.尽力加粗接地线若接地线很细,接地电位则随电流的变动而变动,以致电子设施的定时信号电平不稳,抗噪声性能变坏。因为这个应将接地线尽力加粗,使它能经过三位于印制线路板的准许电流。如可能,接地线的宽度应大于3mm。

4.将接地线构成闭环路预设只由数码电路组成的印制线路板的地线系统时,将接地线做成闭环路可以表面化的增长抗噪声有经验。其端由在于:印制线路板上有众多集成电路元件,特别遇有耗电多的元件时,因受接地线粗细的限止,会在地结上萌生较大的电位差,引动抗噪声有经验减退,若将接地结构成环路,则会由大变小电位差值,增长电子设施的抗噪声有经验。
